Что такое тупиковая система отопления?

Как вы уже поняли, данная система относится к двухтрубным, поскольку однотрубная схема представляет собой замкнутый контур. Чтобы убедиться в том, что система – тупиковая, достаточно проследить движение теплоносителя до и после радиаторов. В нашем случае нагретая вода сначала движется по подающему трубопроводу в одном направлении, пока не затечет в радиатор. Отдав тепло, она уходит в обратную магистраль и протекает уже в противоположном направлении, навстречу подающему потоку, после чего попадает обратно в котел.

двухтрубная система отопления

Для справки. Тупиковой может быть и однотрубная система, но это скорее исключение, чем правило. Ниже на рисунке представлена подобная тупиковая система с нижней разводкой и вертикальными стояками с трехходовыми клапанами на подключениях радиаторов. Нетрудно заметить, что она сложна в исполнении и влетит в копеечку тому, кто решится на ее монтаж. Поэтому рассматривать этот вариант мы не станем.

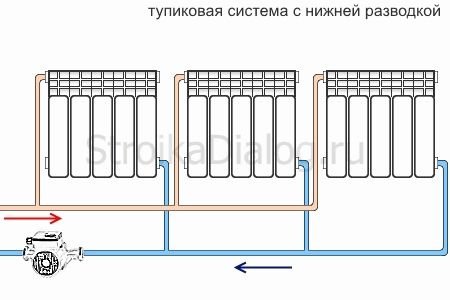

тупиковая система с нижней разводкой

Не стоит думать, что тупиковая схема применима только при наличии принудительного побуждения с помощью циркуляционного насоса. Конечно, чаще всего в частных домах используется именно такой способ перемещения теплоносителя, так как это позволяет подбирать наименьшие диаметры труб. Но в последнее время многие домовладельцы в силу различных обстоятельств стремятся к энергонезависимости, а потому стараются внедрять у себя в жилище схемы тупиковой системы с верхней разводкой и естественным течением воды. Самые распространенные из них показаны на рисунке:

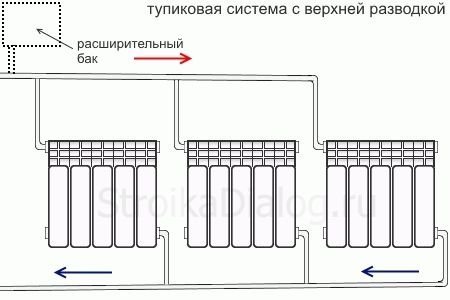

верхняя разводка тупиковой отопительной системы

Как видно на рисунке слева, система разделяется на 2 замкнутых ветви с практически одинаковым числом батарей в каждой (5 и 6 шт.). Общее количество приборов – 11, при самотеке их не стоит «вешать» на одну ветку, иначе циркуляция в самых дальних радиаторах будет минимальной, как и прогрев. Кстати сказать, даже при наличии насоса такое разделение – только на пользу, чем меньше батарей нагружает тупиковую ветвь, тем лучше.

отопление частного дома

Главное преимущество тупиковой системы над остальными двухтрубными схемами – простота в расчете и монтаже, а также самая низкая стоимость проекта в целом.

В качестве примера для сравнения покажем еще 2 вида двухтрубных систем:

  • с попутным течением теплоносителя;
  • лучевая (коллекторная) схема.

В отношении гидравлики оба этих варианта превосходят тупиковую схему. При попутном движении теплоноситель, выходя из каждой батареи, устремляется по магистрали в том же направлении. Расстояние, преодолеваемое водой в подающем и обратном трубопроводе от каждого радиатора одинаково, отсюда хорошая сбалансированность всей сети. Притом что тупиковая и попутная система отопления подают ко всем приборам теплоноситель с одинаковой температурой, последняя сложнее и обойдется гораздо дороже по материалам.

система с попутным течением теплоносителя

Коллекторный способ доставки тепла еще более прогрессивен, это самая удобная в плане регулировки и надежная система. Но она же и самая дорогая, хотя в коттеджах большой площади и с высокими требованиями к интерьеру помещений альтернативы лучевой схеме может и не найтись.

распределительный коллектор

Виды тупиковых систем

Разновидностей подобных систем существует две:

  • горизонтальная;
  • вертикальная.

Классическая горизонтальная схема с нижней разводкой была представлена выше на первом рисунке. В том случае, когда дом – двухэтажный, а число отопительных приборов невелико, то конфигурация системы принимает следующий вид:

система отопления с вертикальным стояком

От котельной установки сразу же идет разделение на 2 ветви: одна проходит через первый этаж и питает расположенные на нем батареи, а вторая переходит в вертикальный стояк и таким же образом доставляет тепло к радиаторам второго этажа. Схема будет работать надежно и устойчиво, если количество нагревателей, нагружающих каждую ветвь, будет в пределах 10 шт. Когда правильно подобраны диаметры трубопроводов, то балансировка не доставит множества хлопот, особенно если задействовать на каждом ответвлении балансировочные вентили с автоматическими регуляторами перепада давления.

Таким же методом можно сделать разводку и в трехэтажном доме, тогда ветвей станет 3: одна горизонтальная и две на стояке. Но когда количество радиаторов большое или же в доме сложная планировка, не позволяющая класть трубы по помещениям, то есть другое решение — вертикальная тупиковая система отопления двухэтажного дома, что представлена ниже:

система отопления двухэтажного дома

К двум горизонтальным магистралям в удобных местах присоединяются вертикальные стояки, проходящие по всем этажам. Желательно, чтобы отопительные приборы на разных этажах стояли один над другим или с небольшим смещением, иначе придется дополнительно тянуть трубы по комнатам. К одному стояку с каждой стороны рекомендуется присоединять не более 2 батарей. Но когда по разным причинам надо подключить больше, то это усложнит настройку системы, придется балансировать каждое горизонтальное ответвление.

Примечание. Показанные в данном разделе схемы рассчитаны только на работу в сети с циркуляционным насосом, самотеком вертикальная схема функционировать не будет.

Разновидности двухтрубных систем для отопления

Есть несколько критериев, по которым можно классифицировать такие отопительные конструкции.

Закрытые системы предполагают использование расширительного бачка с мембраной. Они могут работать при повышенном давлении. Вместо обычной воды в закрытых системах можно использовать теплоносители на основе этиленгликоля, которые не замерзают при низких температурах (до 40 °C ниже нуля). Автомобилисты знают такие жидкости под названием «антифризы».

1. Котел отопления; 2. Группа безопасности; 3. Клапан сброса избыточного давления; 4. Радиатор; 5. Труба обратки; 6. Расширительный бак; 7. Вентиль; 8. Сливной клапан; 9. Циркуляционный насос; 10. Манометр; 11. Подпиточный клапан.

Открытая система характерна тем, что расширительный бачок необходимо устанавливать строго в самой верхней точке устройства. В нем нужно предусмотреть патрубок для воздуха и отводной трубопровод, по которому сливается лишняя вода из системы. Также через него можно брать теплую воду для хозяйственных нужд. Однако такое применение бачка требует наличия автоматической подпитки конструкции и исключает возможность использования добавок и присадок.

1. Котел отопления; 2. Циркуляционный насос; 3. Приборы отопления; 4. Дифференциальный клапан; 5. Запорные задвижки; 6. Расширительный бак.

Горизонтальные и вертикальные

Эти виды отличаются расположением главного трубопровода. Он служит для соединения всех элементов конструкции. Как горизонтальная, так и вертикальная системы имеют собственные достоинства и недостатки. Однако обе они демонстрируют хорошую теплоотдачу и гидравлическую устойчивость.

Двухтрубная горизонтальная конструкция отопления встречается в одноэтажных зданиях, а вертикальная — в многоэтажках. Она более сложная и, соответственно, более дорогая. Здесь применяются вертикальные стояки, к которым подключаются элементы отопления на каждом этаже. Преимуществом вертикальных систем является то, что в них, как правило, не возникают воздушные пробки, поскольку воздух выходит по трубам вверх к расширительному бачку.

Системы с принудительной и естественной циркуляцией

Такие виды различаются тем, что, во-первых, присутствует электрический насос, который заставляет перемещаться теплоноситель, а во-вторых, циркуляция происходит сама по себе, подчиняясь физическим законам. Минус конструкций с насосом в том, что они зависят от наличия электроэнергии. Для небольших помещений особого смысла в принудительных системах нет, разве что нагреваться дом будет быстрее. При больших же площадях такие конструкции будут оправданными.

Чтобы правильно выбрать тип циркуляции, необходимо учитывать, какой тип разводки труб используется: верхний или нижний.

Система с верхней разводкой предполагает прокладку магистрального трубопровода под потолком здания. Это обеспечивает высокое давление теплоносителя, благодаря чему он хорошо проходит через радиаторы, а значит, использование насоса будет излишним. Такие устройства выглядят эстетичнее, трубы вверху можно скрыть декоративными элементами. Однако в эту систему нужно устанавливать мембранный бак, что влечет дополнительные затраты. Возможна установка и открытого бачка, но он должен быть в самой верхней точке системы, то есть на чердаке. В таком случае бачок необходимо утеплить.

Нижняя разводка предполагает монтаж трубопровода чуть ниже подоконника. В этом случае можно установить открытый расширительный бачок в любом месте помещения несколько выше трубы и радиаторов. Но без насоса в такой конструкции не обойтись. К тому же возникают трудности, если труба должна проходить мимо дверного проема. Тогда необходимо пускать ее по периметру двери либо делать 2 отдельных крыла в контуре конструкции

В тупиковой системе теплоноситель горячий и охлажденный идут в разных направлениях. В попутной системе, сконструированной по схеме (петле) «Тихельмана», оба потока идут в одном направлении. Различие этих видов в простоте балансировки. Если попутная при использовании радиаторов с равным количеством секций сама по себе уже является сбалансированной, то в тупиковой на каждый радиатор нужно установить термостатический клапан или игольчатый вентиль.

Если же в схеме «Тихельмана» используются радиаторы с неравным количеством секций, здесь тоже требуется установка клапанов или вентилей. Но даже в этом случае такая конструкция балансируется проще. Это особенно ощутимо в протяженных отопительных системах.

Читайте также:  Для чего нужна распределительная гребенка системы отопления?

4 вида 2-трубных систем

В зависимости от условий прокладки трубопроводов и дальнейшей эксплуатации в частных домах используются следующие варианты двухтрубных схем:

  1. Гравитационная или самотечная с естественной циркуляцией нагретой воды.
  2. Классическая тупиковая система отопления.
  3. Кольцевая с попутным движением теплоносителя, она же – петля Тихельмана.
  4. Лучевая с индивидуальной раздачей тепла радиаторам от распределительного коллектора.

Заметка. К двухтрубному отоплению можно отнести и теплые полы. Греющие контуры выступают в качестве батарей, роль магистралей играют подводящие трубы и гребенка со смесительным узлом. По конструкции напольный обогрев близок к коллекторной схеме.

Структура отопления жилища батареями и теплыми полами

В самотечном исполнении система функционирует без избыточного давления, теплоноситель контактирует с атмосферой через открытый расширительный бак. Остальные 3 варианта схем – замкнутые, работающие под давлением 1—2.5 Бар и только с принудительной циркуляцией горячей воды. Теперь разберем каждую схему на конкретном примере двухэтажного дома.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Как сделать самотечную систему циркуляции теплоносителя

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

  1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
  2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
  3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Насосная группа на байпасе

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

  1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
  2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
  3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
  4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
  5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

Радиаторное отопления двухэтажного здания
Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Тупиковое водяное отопление двухэтажного здания
Разводка тупиковых линий на 2 крыла двухэтажного здания. Источник тепла — настенная мини-котельная

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

  1. Каждый контур отопления замкнут в кольцо.
  2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
  3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

 Петля Тихельмана в двухэтажном административном здании
Кольцевая двухтрубная разводка уместна при большом количестве отопительных приборов

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Автор видео хорошо поясняет работу системы, но проводит некорректное сравнение – правильно отбалансированные ветви раздают тепло не хуже «попутки».

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

  • обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
  • 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
  • индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).

Проект коллекторной схемы
При большой протяженности радиаторных подводок их диаметр лучше увеличить до 20 мм (внутренний DN15)

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

  • Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки. Это важно знать, чтобы не допустить ошибки при закупке.
  • Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
  • Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
  • Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
  • Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Читайте также:  Как устроен автоматический воздухоотводчик?

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Схема работы тупиковой системы отопления

В большинстве случаев тупиковая схема отопления предполагает, что подача теплоносителя в радиаторы и его отвод осуществляется по отдельным магистралям.

Цикл работы:

  1. От котла по подающему трубопроводу горячая вода подается в расширительный бак.
  2. По отходящей от бачка магистрали нагретый теплоноситель направляется по трубам, соединенным с верхним патрубком каждого радиатора.
  3. Горячая вода, проходя через отопительный прибор и отдавая ему тепло, перетекает через нижний патрубок в обратку.
  4. Собранный со всех радиаторов остывший теплоноситель по обратному трубопроводу возвращается в котел.

После нагревания воды рабочий цикл повторяется.

Рекомендации по монтажу

Что такое тупиковая система отопления?
Запорная арматура на радиаторы для удобства ремонта, ухода или замены

При монтаже тупикового отопления своими руками стоит учитывать рекомендации опытных мастеров.

  • При расчетах пропускной способности трубопровода берется внутренний диаметр труб. Правильный выбор позволит уменьшить количество фитингов, необходимых для соединения элементов трубопровода. Чем меньше соединений, тем лучше функционирует отопление.
  • При разводке тупикового отопления вертикального типа следует установить запорно-регулирующую арматуру на каждую ветвь. Это позволит уменьшить подачу теплоносителя на верхние этажи, когда там никто не живет.
  • Прокладка горизонтальных трубопроводов выполняется с уклоном. Если предполагается естественная циркуляция теплоносителя, делается уклон 5 мм на метр трубы. Если планируется организация принудительного движения воды, трубопровод монтируется с уклоном не более 2 мм на метр.
  • При выборе термодатчиков надо учитывать предполагаемый способ циркуляции теплоносителя. Поскольку для каждого из способов подходит термодатчик определенной конструкции. У приборов для самотечных систем пропускная способность больше.
  • При монтаже трубопровода нужно помнить, что последний радиатор в отличие от остальных приборов в контуре соединяется трубой меньшего диаметра.

Если следовать всем рекомендациям, то можно избежать ошибок и ускорить работу.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

  • Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
  • Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
  • Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
  • Расположение ветки магистрали с перепадом высоты.
  • Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
  • Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

Что такое тупиковая система отопления?
Тупиковая система отопления используется как в больших, так и маленьких домах Сама по себе тупиковая магистраль – это двухтрубная система. Описание данной системы характеризуется движением теплоносителя от радиатора к котлу, создавая замкнутый контур. Такое отопление характерно для двухэтажного дома.

Монтаж двухтрубной системы отопления

Использование двухтрубной системы отопления частного дома является гарантом обеспечения определенной температуры радиаторов. Причем в каждом радиаторе температура будет одинаковая.

При монтаже двухтрубной системы следует учитывать следующие правила:

  • подающую ветку системы следует располагать выше отводящей;
  • отводящий трубопровод должен быть расположен параллельно подающему;
  • расширительный бак нужно устанавливать выше отопительного котла;
  • в случае использования естественной циркуляции подающий трубопровод необходимо располагать под уклоном, который должен быть в сторону последнего радиатора;
  • замыкающие отопительные приборы должны быть оснащены вентилями для спуска воды;
  • в схеме системы полностью исключаются прямые углы, которые могут стать причиной воздушных пробок;
  • при установке расширительного бака на чердаке нужно позаботиться об утеплении помещения;
  • диаметры труб и элементов должны полностью соответствовать друг другу;
  • крепления трубопровода системы должны соответствовать действующим нормам.

Монтаж системы необходимо начинать с установки котла. После он соединяется с расширительным баком и коллектором. После этого нужно сам коллектор соединить с каждым отдельным радиатором. После чего монтируется отводящий трубопровод. В случае использования циркуляционного насоса нужно учитывать, что ему противопоказано воздействие высокой температуры. Его нужно устанавливать именно в отводящий трубопровод.

Материал для трубопровода системы может быть различным и полностью зависит от предпочтений владельца

Также следует обращать внимание на гидравлические расчеты

Несмотря на сложность монтажа, а также использование большого количества труб, высокая эффективность системы делает ее более популярной, чем однотрубная система отопления.

Чем хорошим отличается тупиковая схема

Тупиковая схема самая простая в монтаже и наладке. А также самая дешевая. При этом работает она наиболее стабильно. При сравнении с другими вариантами разводки труб, здесь отсутствуют значительные недостатки.

Важно то, что тупиковую разводку можно выполнить в следующих вариантах.

  • Разделить один тупик на несколько тупиковых ответвлений, что выручает при сложной конфигурации помещения.
  • При необходимости на одно плечо установить повышенное количество радиаторов и сделать, так называемую «глубокую балансировку» — значительное повышение гидравлического сопротивления коротких плечей и первых по ходу радиаторов.
  • Проложить трубопровод скрытно под полом, или под обшивкой потолка для 2 этажа. При этом магистрали большого диаметра можно сделать короче, а подводки к радиаторам – длиннее. Или же проложить поверхностно по стенам при необходимости.

Прокладка труб под полом

Недостатки других схем

Явными недостатками других схем отопления является следующее.

  • Лучевая
    Повышенная стоимость из-за большей длины труб и наличия коллектора. Также ее создание возможно только скрытно (разводка под полом) и в случае, когда коллектор удается разместить в помещении на примерно одинаковом удалении от всех радиаторов, чтобы избежать глубокой балансировки.
  • Попутная
    Повышенная стоимость системы из-за большего диаметра магистрали. Во многих случаях возмножна только скрытая прокладка, так как по стенам замкнуть кольцо бывает проблематично из-за планировки помещений.
    Желательно чтобы радиаторы с их подключением имели примерно одинаковое сопротивление, а также – отсуствие ступеньки в диаметрах труб. В противном случае потребуется сложная балансировка, возникает нестабильность работы, возможно выпадение радиаторов (холодные радиаторы в середине кольца).
  • Однотрубная
    Повышенная стоимость из-за большого диаметра, ограничение по количеству радиаторов (только малая площадь), проблемность прокладки кольца снаружи, нестабильность при перепадах давления (скорости струи).

Наружная прокладка труб

Когда можно применить тупиковую схему

Как видно из схемы первый радиатор в тупике получит больше всего теплоносителя и будет самым горячим. Последний меньше всех. Но насколько это критично? Выровнять температуру радиаторов можно их балансировочными клапанами.

  • При 5 радиаторах разница в температуре между 1-м и последним обычно не более 10%. В принципе можно даже не балансировать.
  • При 6 радиаторах разница может достигать и 25%, при общем недостатке расхода от насоса, устранять можно обычной балансировой, приглушая первые 3 радиатора.
  • При 7 радиаторах в тупике, нужна уже т.н. «глубокая» балансировка, — значительное повышение общего сопротивления системы, что неблагоприятно сказывается на насосе, влечет применение более мощного, перерасход электроэнергии… Подобных ситуаций нужно избегать по возможности.

Советы монтажникам

  1. Любая схема системы отопления, в том числе и тупиковая, отталкивается при расчетах от внутренних диаметров труб. На чертежах внутренние и наружные диаметры обозначаются по-разному, и перепутать их невозможно: например, маркировка ДУ20 или DN20 делается для внутренних диаметров труб, а Ø 32 х 3 – для наружных диаметров. Причем второй показатель обозначает толщину стенки трубы;
  2. Если в одном доме реализуется несколько ветвей по тупиковой схеме, то для каждой ветви нужно установить свою группу запорно-регулировочной арматуры;
  3. Даже в схеме с принудительной циркуляцией теплоносителя (а в схеме с естественной циркуляцией – обязательно) необходимо делать хотя бы минимальный уклон горизонтальных трубопроводов. Для гравитационной схемы уклон должен быть ≥ 5 мм/м, для насосной ≥ 2 мм/м;
  4. Термодатчики (термостаты), которые будут устанавливаться на отопление с естественной и с принудительной циркуляцией теплоносителя имеют разную конструкцию, поэтому важно выбрать правильный вариант;
  5. Трубы, идущие от предпоследнего радиатора до последнего, должны быть самого меньшего диаметра в схеме.
Читайте также:  Как выглядит Ленинградская система отопления частного дома?

Смонтировать двухконтурную тупиковую схему отопления в одноэтажном доме – проще всего, так как это потребует наименьших финансовых и трудовых затрат в сравнении с реализацией других схем. В силу своей простоты такую систему может смонтировать даже непрофессионал, и для этого не понадобится использование специальных инструментов, приборов и оборудования. Для двух- или трехэтажных коттеджей расчеты и монтаж будут сложнее, так как понадобится учитывать действие законов гидравлики.

Принцип работы

Тупиковая схема отопления является наиболее распространенной схемой. Ее принципиальным отличием от попутной системы является то, что движение теплоносителя по подающей и обратной магистрали осуществляется в разных направлениях.

Поток горячего теплоносителя движется по подающей магистрали от котла по направлению к радиаторной системе. Теплоноситель заходит в радиатор, отдает свое тепло и выводится в обратную магистраль, по которой движется сразу в обратном направлении — к котлу.

Чаще всего двухтрубная тупиковая система отопления работает при обогреве частного дома с использованием принудительной циркуляции теплоносителя с нижней разводкой. Такая схема дает возможность использовать трубы меньшего диаметра, значительно уменьшает инертность системы. Кроме того, она является применимой даже при значительной протяженности трубопроводов.

Что такое тупиковая система отопления?
В то же время, тупиковая схема позволяет реализовать и самотечную систему с верхней разводкой. Такие системы выбирают, главным образом, за их энергонезависимость. В подключении к электросети нет необходимости, поскольку не используется циркуляционный насос.

Читайте также:  Воздушный солнечный коллектор своими руками – особенности изготовлениясхемы разводки отопления
Что такое тупиковая система отопления?
Тупиковая схема отопления

Подключение радиаторов в двухтрубной системе

При обустройстве двухтрубной отопительной конструкции подключать радиаторы можно односторонним, нижним, диагональным (перекрестным) способом. Лучшим считается последний вариант. При перекрестном подключении теплоотдача от отопительного прибора достигает 95-98% от номинальной мощности батареи.

Для каждого варианта подключения потери тепла отличаются, но их всех применяют, правда, в разных ситуациях. Нижний вариант встречается, когда трубопроводы прокладывают под полом. Радиаторы при скрытой прокладке можно подключать согласно другим схемам, но тогда будут видны немалые участки труб.

Что такое тупиковая система отопления?

Боковое подсоединение практикуют, когда количество секций не превышает 15, если их количество больше, тогда применяют диагональный вариант – в противном случае пострадает величина теплоотдачи и скорость циркуляции.

С учетом вышесказанного, следует отметить, что до того, как подключить двухтрубную систему отопления, нужно определиться с ее схемой монтажа, поскольку от этого зависит количество необходимых материалов и, конечно же, стоимость работ.

Виды подключения двух и более котлов

Использование большего количества одинаковых котлов требует особой схемы их подключения. Объединить их в одну систему можно:

  1. Параллельно.
  2. Каскадно или последовательно.
  3. По схеме первично-вторичных колец.

Особенности параллельного подключения

Обвязка котла на два крыла

Существуют следующие особенности:

  1. Контуры подачи горячего теплоносителя обоих котлов присоединяются к одной линии. На этих контурах обязательно стоят группы безопасности и вентили. Последние могут перекрываться вручную или автоматически. Второй случай возможен только тогда, когда используются автоматика и сервоприводы.
  2. Контуры обратки двух котлов отопления присоединяются к другой линии. На этих контурах также имеются вентили, которыми может управлять вышеупомянутая автоматика.
  3. Циркуляционный насос расположен на обратной линии перед местом объединения труб обратки двух котлов.
  4. Обе магистрали всегда присоединяются к гидроколлекторам. На одном из коллекторов находится расширительный бачок. При этом к концу трубы, к которой подключен бачок, присоединена труба подпитки. Конечно, на месте соединения стоят обратный клапан и запорный вентиль. Первый не позволяет горячему теплоносителю попадать в трубу подпитки.
  5. От коллекторов отходят ветви к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена своим циркуляционным насосом и клапаном слива теплоносителя.

Плюсы и минусы системы

Достоинства:

  1. Легкая и удобная регулировка теплоотдачи каждого радиатора;
  2. Большая площадь отопления пир двухконтурной разводке;
  3. Оптимально комфортная температура в помещеинях при работе тупиковой системы.

Недостатки:

  1. Большой расход труб, фасонной и запорной арматуры, метизов;
  2. Трудоемкость монтажа для двухконтурной системы, а также завышенная по сравнению с однотрубной схемой стоимость монтажа.

Разветвленная тупиковая схема трубной разводки в бетонной стяжке
Разветвленная тупиковая схема трубной разводки в бетонной стяжке

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

  1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
  2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.Прокладка труб к батареям под полами
    При лучевой разводке коллектор желательно расположить в центре дома
  3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
  4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
  5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Совет. Отопление дачи на 2—4 маленьких комнаты можно организовать с помощью однотрубной горизонтальной системы с нижней разводки – «ленинградки».

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Самостоятельный монтаж двухтрубного отопления частного дома

Чтобы благополучно его осуществить, лучше придерживаться очерёдности:

  • Определиться со схемой разводки.
  • Составить тщательное распределение элементов: вентилей, радиаторов, а также места соединения труб.
  • Собирать сеть начинают с котла. Если речь идёт о твердо- или жидкотопливном, то для него необходимо предусмотреть отдельное помещение и в обязательном порядке соорудить бетонированную площадку в качестве основания. Электрические и газовые агрегаты можно обустроить в жилом помещении, но нужно позаботиться об отдельной вытяжке, установив коаксиальную трубу, не забывая и о расширителе.
  • Насос для функционирования принудительной циркуляции монтируют в линию, которая отвечает за подачу воды в котёл. Такое действие необходимо для защиты от горячей жидкости.

Радиаторы устанавливают согласно нормам:

  • размещение следует планировать под окнами, это поможет защититься от холодного потока воздуха, что направляется через оконный проём. Верхняя часть должна находиться на расстоянии около 5 см от края подоконника и минимум 6 см от низа до пола;
  • рёбра нужно расположить в горизонтальной плоскости на одном уровне.

Для двухтрубного отопления двухэтажного частного дома схема выбирается под индивидуальное строение и характеристики здания, а также персональные преимущества владельцев. Она может быть со скрытым монтажом труб и с разводкой по стенам.

Почему выбирают двухтрубную систему отопления

Обустройство двухтрубной системы следует осуществлять с выполнением определенных принципов:

  • Наличие двух трубопроводов: верхний с носителем тепла и нижний с холодным.
  • Трубы устанавливают с наклоном.
  • Магистрали прокладываются симметрически и сохраняя параллельность;
  • Для удобства обслуживания и ремонта технологические узлы, радиаторы, а также байпас с насосом оснащаются кранами.
  • Распределительный бак в системе с верхней разводкой располагают в утеплённом чердачном месте.
  • Трубопровод монтируется без прямых углов, где могут образовываться воздушные пробки.

Должна получиться двухтрубная замкнутая сеть, поддерживающая температуру в доме. Для возможности управления расходом тепловой энергии следует установить термостаты. Новое их поколение способно контролировать работу котла на автоматическом уровне, включая или выключая дополнительную грелку при надобности, тем самым экономно расходуя топливо и энергию.

Преимущества и недостатки

Несмотря на дешевизну и простоту однотрубная конструкция со временем всё больше теряет распространённость в связи с плюсами двухтрубного контура:

  • равномерное распределение температуры по периметру;
  • при осуществлении ремонта нужный участок с лёгкостью перекрывается;
  • возможность использовать при огромных площадях и в многоэтажных домах;

Недостатком двухтрубной системы считается большое количество труб и соединений.

Источники:

  • https://cotlix.com/tupikovaya-sistema-otopleniya
  • https://dymohod-msk.ru/tupikovaa-sistema-otoplenia/
  • https://otivent.com/dvuhtrubnaja-sistema-otoplenija-chastnogo-doma
  • http://teplosten24.ru/plechevaya-sistema-otopleniya-shema.html
  • https://lucheeotoplenie.ru/teplovoe-oborudovanie/truby/tupikovaya-dvuhtrubnaya-sistema-otopleniya.html
  • https://StrojDvor.ru/otoplenie/xarakteristiki-i-osobennosti-tupikovoj-sistemy-otopleniya/
  • https://oboiman.ru/teplo/tupikovaa-sistema-otoplenia-shema-dla-castnogo-doma.html
  • http://teplodom1.ru/sistemotopl/281-prostoe-otoplenie-samostoyatelno-tupikovaya-shema.html
  • http://jsnip.ru/vodosnabzheniya/tupikovaja-shema-otoplenija.html
  • https://masterfibre03.ru/otoplenie-montazh/tupikovaya-sistema-otopleniya.html
  • https://t-s-i.ru/sistemy-otopleniya/otoplenie-na-dva-kryla.html
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
