Как пользоваться газовой колонкой?

Как устроена газовая колонка

Любой пользователь, обязан понимать, как устроена газовая колонка. Это необходимо для верного и безопасного применения.

В составе колонки находится корпус из металла, а также:

Как пользоваться газовой колонкой?

Устанавливают устройство как на кухне, так и в любом нежилом помещении с высотой потолка не менее двух метров. Помимо этого, в комнате должна исправно работать вентиляция.

Важно! Запрещается располагать газовую колонку над плитой.

Работают газовые устройства марки «Беретта», «Электролюкс» и «Нева» одинаково:

  • Во время включения, вода попадает в систему;
  • За счёт давления мембрана тянется и отворяет клапан подачи газа;
  • Происходит зажигание горелки, которая начинает греть жидкость, циркулирующую по теплообменнику;
  • Продукты сгорания выводятся через дымоход и вентиляцию.

Бытует мнение, что устанавливать газовую колонку небезопасно. Это было во времена использования приспособления с ручным розжигом. В настоящее время на приборах имеются датчики, которые контролируют нагрев воды, тягу, в целях предупреждения аварийной ситуации. Тем не менее, не стоит забывать о правилах безопасности.

Если заметите запах газа в квартире, необходимо:

  • Закрыть вентиль подачи газа;
  • Открыть окно;
  • Не включать электрические устройства, пока в комнате не перестанет пахнуть газом;
  • Обратится в газовую службу.

Виды горелок

Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:

  • Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
  • Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе.
    Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

Читайте также:  Какую подложку подобрать для кабельного и инфракрасного теплого пола

На устройство горелки влияет тип используемого газа. Большинство проточных колонок предназначены для работы на метане. После смены форсунок на горелке и замены жиклеров на запальнике (для полуавтоматических моделей), появляется возможность использования бойлера под пропан.

Производительность газовых горелок варьируется от 17-26 кВт. В современной колонке КПД достигает 85-90%.

Датчик ионизации

Данное устройство служит для того, чтобы фиксировать наличие пламени в горелке. Если розжиг газовой колонки произошёл успешно, то датчик ионизации фиксирует пламя, и передает сигнал на блок управления. Данный блок отключает подачу электричества на блок розжига, и подача искры прекращается. Датчик ионизации устанавливается на тех моделях газовых водонагревателей, которые оборудованы электронной системой розжига.

Электромагнитный клапан

Данный элемент служит для включения и отключения подачи газа к горелке, и устанавливается этот клапан также на моделях газовых колонок, которые оборудованы системой электронного управления. Электромагнитный клапан включается при помощи микропереключателя, который управляется штоком водяного узла.

Горелка

Этот элемент играет важную роль в работе газового водонагревателя, так как при помощи горелки происходит нагрев воды в теплообменнике. Газ в горелку подаётся при помощи электромагнитного и/или механического клапана, и главная задача горелки состоит в том, чтобы равномерно распределять тепловую энергию по всей поверхности теплообменника.

Электрод для розжига

Данный электрод служит для того, чтобы поджечь газ, который выходит из сопел горелки. Электрод для розжига устанавливается в тех моделях газовых колонок, которые оборудованы электронной системой управления. От блока розжига, по высоковольтному проводу, на этот электрод ритмично подается искра, которая воспламеняет газ в камере сгорания.

Вытяжной дымоход

Этот элемент служит для отвода продуктов сгорания. Вытяжка может быть как естественной, так и принудительной. Газовые колонки с принудительной вытяжкой оснащены вытяжной турбиной.

Отсек для батареек

В водонагревательных газовых приборах проточного типа может быть использована электронная система управления, которая питается от батареек. Эти батарейки устанавливаются в специальный отсек. Данный отсек находится в удобном месте, и замена батареек осуществляется в считанные минуты.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

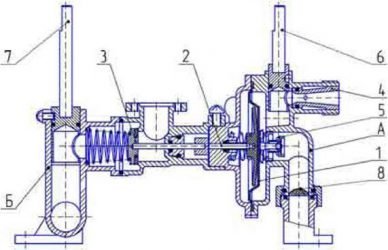

Схема модуляции мощности колонки
На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.
Датчики безопасности газовой колонки
Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика Место расположения и назначение датчика

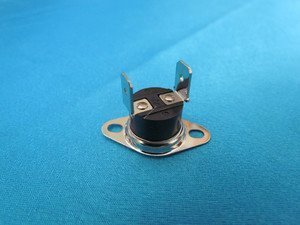

Датчик тяги дымохода Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления Не даст колонке включиться при пониженном давлении воды в трубах.

Принцип работы техники

Легче запомнить правила пользования прибором, когда понимаешь его устройство. Независимо от производителя все газовые колонки — «Нева», «Астра» и прочие — имеют одинаковую конструкцию. Меняться может только место расположения узлов.

Основные узлы:

  • Теплообменник;
  • Коллектор для отведения газов;
  • Блок розжига;
  • Горелка;
  • Водная и газовая арматура.

Стандартная схема газовой колонки

Облицовка колонки выполнена в виде металлического кожуха — в некоторых моделях на нем имеется смотровое окно. На панели находятся регуляторы мощности и температуры. Электронное управление дополняется дисплеем.

Блок розжига. В зависимости от типа розжига изделие имеет кнопку пьезорозжига или электронного включения батареек.

  • Полуавтоматические модели. Пьезоподжиг может запускаться по-разному. В одних случаях нужно удерживать кнопку и прижимать регулятор мощности. Фитиль будет гореть до тех пор, пока вы сами не отключите устройство. Рекомендуется отключать горелку после использования или на время ухода из дома. Так можно сэкономить газ и продлить срок службы прибора.
  • Автоматическая техника стоит дороже, однако является экономной в эксплуатации. Фитиль не горит постоянно. Горелка зажигается только при открытии смесителя и тухнет при закрытии. Электрический заряд посылают батарейки или турбина. Батарейки нужно периодически менять, а для нормальной работы турбины нужно обеспечить стабильное давление в магистрали.

Электронные устройства могут быть оснащены регулятором пламени. При сниженном напоре модулятор позволяет подстроить мощность нагрева так, чтобы получать заданную температуру нагрева воды.

Кнопка розжига газовой колонки

Коллектор с выходящим патрубком. Располагается вверху. К патрубку подключаются трубы для отвода продуктов сгорания на улицу. В приборах с закрытой камерой сгорания коллектор находится снизу и оснащается вентилятором для принудительного отвода гари. Это турбированные модели типа «Нева Турбо», «Нева Люкс 8224», Bosch WTD.

Колонки торговой марки «Астра» и «Оазис» выпускаются только с открытой камерой сгорания.

Теплообменник (радиатор) является основной деталью в водонагревателе. По его трубкам протекает вода, которая подогревается горелкой. Качественный радиатор производится из чистой меди. Если же в сплав добавляют примеси, то узел быстро прогорает, дает течь. Читайте статью «Теплообменник для газовой колонки», чтобы узнать больше о его устройстве.

Теплообменник газовой колонки

Горелка находится под радиатором находится. Надежный корпус должен производиться из стали. Деталь распределяет пламя по соплам для равномерного прогревания теплообменника.

Горелка газовой колонки

Газовый узел может находиться сверху водного (в старых моделях) или справа от него. Работа регулируется за счет включения и отключения газа.

Водяной блок располагается рядом, благодаря ему в систему поступает топливо. При запуске воды в системе создается давление, отчего выгибается резиновая мембрана. Она выталкивает шток, который поворачивает топливный клапан.

Читайте также:  Фальшкамин своими руками: красивые идеи как сделать

Водяной блок газовой колонки

Возле горелки размещено устройство розжига. Также техника оснащается датчиками защиты:

  • Датчик тяги контролирует наличие тяги в системе;
  • Сенсор ионизации — контроль наличия пламени;
  • Термостат — измерение температуры, защита от перегрева свыше 90 градусов.

При срабатывании одного из датчиков прибор отключается.

Электрическая схема устройства:

Типичная электросхема газовой колонки

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора

Они, по сути, отвечают за нормальную работу водонагревателя:

  1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
  2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
  3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
  4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Модуляция мощности

Выбор колонки с опцией модуляции повышает комфорт использования такого оборудования. Если модуляция отсутствует, то при открывании второго крана напор и температура воды будет уменьшаться, что скажется на работе колонки. Если же в аппарате предусмотрена модуляция, скачки давления воды вызовут автоматическую регуляцию мощности горелки, и на выходе из колонки температура воды не поменяется.

Учитывайте, что такая модуляция имеет свои границы. Ее максимальное значение ограничивается максимумом допустимой мощности колонки, а на минимальную влияют особенности водяной арматуры в аппарате (чувствительность и эластичность). Самым оптимальным диапазоном для модуляции называют 40-100% от мощности.

Правила использования

Если колонка открытого типа, то стоит придерживаться следующих рекомендаций:

  • Во время установки колонки, стоит позаботиться о вентиляции;
  • Категорически запрещается включать устройство, если в дымоходе отсутствует тяга;
  • Не нужно оставлять прибор включенным, если дома никого нет;
  • Нельзя самостоятельно менять конструкцию;
  • Не нужно оставлять вентиль в открытом состоянии, если горелка не запалена.

Важно! Заниматься переустановкой газовой колонки может только профессионал.

Как пользоваться газовой колонкой?

Назначение бытовых газовых колонок

Бытовые водонагреватели, работающие на природном газе, используются потребителями для получения горячей воды не только в частных домах и квартирах. Они также широко используются для гигиенических и бытовых нужд в больницах, гостиницах, общежитиях, предприятиях общественного питания и пр.

Основная цель установки газовых водонагревательных устройств проточного типа – обеспечить горячей водой водозаборные точки, находящиеся в доме:

  • кухни;
  • ванные комнаты;
  • душевые кабинки.

Как проверить тягу

Здесь имеются в виду газовые колонки открытого типа. Усовершенствованные модели включают в себя автоматическую систему безопасности. Если тяга исчезла во время применения аппарата или полностью отсутствует, то он не будет работать.

Тем не менее, безоговорочно полагаться на автоматические системы не стоит. Нужно уметь проверять наличие тяги. У специалистов газовой службы для этого имеются специальные измерительные приборы, которые проверяют силу движения воздуха.

Для самостоятельной проверки используются следующие способы:

  1. Снять часть прибора, которая находится слева. Поднести к дымоходу маленькую полоску бумаги. При наличии движения воздуха, бумагу будет слегка засасывать внутрь.
  2. Поджечь спичку и расположить руку с ней рядом со смотровым окном. Оно находится на передней панели. Если пламя засасывается, то тяга имеется.

Важно! Имеются случаи, когда с дымоходом все в порядке, но тяги нет. Это связано с отсутствием поступления воздуха на кухню. Для проверки исправности, двери и окна в комнате закрываются.

Установка и эксплуатация газовой колонки

Схема установки газовой колонки.

Современные газовые водонагреватели довольно компактны, и для них не нужно много места. Срок службы газовой колонки зависит от выполнения всех необходимых требований по монтажу устройства.

Газовая колонка работает на достаточно опасном топливе, и поэтому при монтаже необходимо позаботиться о том, чтобы не было никаких утечек. Если такую проверку не сделать и не устранить все утечки, то эксплуатация данного оборудования будет опасной и впоследствии может привести к взрыву.

В связи с опасностью самостоятельной установки такого оборудования монтаж газовой колонки должны осуществлять специалисты, которые имеют допуски и лицензию на установку газового оборудования.

Для того чтобы установить газовую колонку, потребуются следующие инструменты и материалы:

  • газовая колонка;
  • магнитный и солевой фильтры;
  • газовый и два водопроводных крана;
  • гофра для дымохода;
  • кран Маевского;
  • газовая труба;
  • трубы для горячей и холодной воды;
  • дрель;
  • дюбели.

Варианты установки дымохода для газовой колонки.

Газовая колонка устанавливается на стене, которая должна быть выполнена из огнеупорных материалов в той части помещения, куда будет подаваться горячая вода (ванная комната либо кухня). Колонка должна располагаться от стены на расстоянии не менее 2 см (чем больше, тем лучше). Между стеной и корпусом колонки прокладывается листовой асбест, толщина которого должна быть не менее 3 мм.

Как включить и выключить газовую колонку: основы безопасной эксплуатации оборудования

Как пользоваться колонкой для воды?

От автора: здравствуйте, дорогие читатели! Газовые колонки давно и прочно заняли нишу в деле обеспечения домов и квартир горячей водой. Конечно, самыми популярными являются (и, скорее всего, будут являться дальше) электрические приборы, поскольку они наиболее просты в использовании и уходе. Но и газ вряд ли сдаст свои позиции, ведь у работающего на нем оборудования тоже есть немало преимуществ.

Впрочем, далеко не каждому из нас доводилось когда-нибудь иметь дело с таким прибором. Неудивительно, что при встрече с ним у многих возникают вопросы по эксплуатации. Например, как выключить газовую колонку, как потом ее включить, как чистить — в общем, есть много моментов, которые неплохо бы знать. Особенно если учесть, что речь идет о довольно опасном топливе, при работе с которым лучше все делать по инструкции.

Что ж, давайте сегодня разберем основы того, как правильно пользоваться таким водонагревателем. После прочтения этой статьи он перестанет быть для вас абсолютно непонятным агрегатом, и вы смело сможете его эксплуатировать, обеспечивая себя и всю семью бесперебойной поставкой горячей воды.

Конструкция и принцип работы

Газовая колонка представляет собой довольно простое оборудование. Конструкция его состоит из нескольких элементов:

  • кожух. Располагается снаружи, служит как для защиты внутренних элементов, так и для обеспечения эстетичного внешнего вида прибора. На его передней части обычно расположена панель управления. Изнутри она подсоединена к различным датчикам и к теплообменнику. Соответственно, все необходимые операции вы производите с помощью именно этой панели,
  • теплообменник. Также называется змеевиком. Располагается в верхней части колонки, при этом подсоединен к водопроводным трубам,
  • горелка. Располагается под теплообменником. В нее поступает газ, который загорается при высечении искры. Последняя операция может производиться разными способами, о которых будет рассказано далее.

Принцип действия колонки понятен, как дважды два. Вода течет по теплообменнику, под которым горит газ. В процессе она, естественно, нагревается и идет в соответствующую трубу до точек водоразбора.

Такая просто действия и конструкции является неоспоримым преимуществом газовой колонки. И не единственным. Выше уже говорилось о том, что самой высокой популярностью обладают электрические приборы. Но есть нюанс.

Дело в том, что водонагреватели по принципу действия делятся на две категории: накопительные и проточные. Первые обладают большим баком, где вода подогревается по мере остывания. Расход электроэнергии при эксплуатации таких приборов, в принципе, ощутим, но не запределен. Но минус такого оборудования в том, что объем подогретой воды ограничен объемом емкости, поэтому иногда приходится ждать, когда будет готова новая порция. Кроме того, бойлеры обладают немалыми габаритами и весом, что ставит под вопрос их установку в маленьких помещениях.

Гораздо более удобными являются проточные водонагреватели. Они небольшие, поэтому могут ставиться где угодно и вешаться на стену практически любой прочности. Кроме того, такие приборы обеспечивают постоянное наличие горячей воды, объем которой ничем не ограничен — ведь она подогревается по ходу дела, проходя через теплообменник.

И все бы ничего, но такой принцип работы предполагает потребление очень большого количества ресурсов. В случае с электроэнергией это особенно важно по причине высоких тарифов. Ежедневное использование проточного водонагревателя может вылиться в такие счета за поставку электричества, что хозяева невольно начинают задумываться о преимуществах холодного душа.

И вот тут газовая колонка является той самой панацеей. Голубое топливо обладает очень невысокой стоимостью. Поэтому проточный принцип работы такого водонагревателя не пробьет дыру в семейном бюджете. Вот почему колонки надежно удерживают свои позиции в рейтинге водонагревателей в течение уже многих лет.

Конечно, не обходится и без минусов. Они связаны с тем, что газ — потенциально опасное вещество. Он горюч и взрывоопасен, поэтому эксплуатация работающего на нем оборудования должна происходить в соответствии со всеми требованиями техники безопасности.

Среди них, например — наличие качественно работающей вентиляции и дымохода. Первая необходима для того, чтобы в случае утечки газа он вытягивался на улицу, не концентрируясь в помещении. Поэтому за состоянием вентиляции нужно тщательно следить, не пуская это дело на самотек. Хотя бы раз в месяц следует проверять ее работоспособность. Благо, что сделать это самостоятельно не составляет труда — нужно просто открыть окно и приложить лист бумаги к вентиляционному отверстию. Если он присосался и держится, значит, с тягой все в порядке. Если нет, то это повод для вызова мастера, причем безотлагательный.

Читайте также:  Отопительный щиток: порядовка и кладка из кирпича щитка колпакового типа своими руками, фото и видео примеры

Что касается дымохода, то он нужен для отведения продуктов, образующихся в процессе горения. К его обустройству предъявляются определенные требования, о которых уже говорилось в одном из материалов на нашем сайте. Состояние работы дымохода тоже необходимо регулярно проверять. Для того чтобы удостовериться в наличии тяги, вы можете воспользоваться все тем же листком бумаги.

Если выявлены проблемы в работе дымохода или вентиляционной системы, то пользоваться газовой колонкой категорически нельзя до их устранения. В противном случае, газ или продукты горения будут попадать в воздух помещения, а такая ситуация влечет за собой очень пагубные последствия для здоровья и жизни людей.

Система розжига

Отдельно стоит поговорить о том, без чего колонка точно не будет работать. Чтобы газ начал гореть, его необходимо поджечь. Все газовые колонки делятся на три категории, в зависимости от способа розжига:

  • ручной. Как правило, он применяется в очень старых моделях колонок, или же в оборудовании из самого низкого ценового сегмента. Если вы живете на свете не первый десяток лет, то наверняка застали плиты, которые разжигались с помощью спичек или специальных зажигалок, высекающих искру. Так вот, у старых газовых колонок практикуется такой же подход. Их необходимо каждый раз включать вручную. Для этого открывается подача газа, а к горелке подносится спичка или другой небольшой источник огня. В результате, голубое топливо загорается, и начинается подогрев воды. После окончания эксплуатации колонки подача газа перекрывается так же вручную, и пламя гаснет. Такой подход нельзя назвать самым удобным, поскольку он требует делать лишние телодвижения. Газовая колонка располагается, как правило, на кухне. Это связано со множеством требований техники безопасности. А теперь представьте, что вы пошли в душ, закрылись в ванной, разделись и вдруг обнаружили, что разжечь газ-то вы и забыли. Приходится одеваться, идти на кухню и там производить все необходимые операции. Не слишком комфортно, особенно в том случае, если в этот же момент вы обнаружили, что у вас закончились спички,
  • пьезо. По сути, розжиг колонки таким методом тоже происходит вручную — это делается путем нажатия кнопки, в результате чего в горелку подается искра, и фитиль загорается. Если сравнивать, опять же, с плитами, то в большинстве современных модификаций используется именно этот принцип. Открыл газ, нажал кнопку, искра высеклась, пламя загорелось. Преимущество такого подхода в том, что вам не нужно следить за наличием спичек в доме, да и сам процесс розжига намного удобнее — не все любят пламя, вспыхивающее непосредственно под рукой. Недостатки все те же, что и в предыдущем пункте — ручное управление требует времени, хоть и немного,
  • автоматический. Вот этот вариант наиболее соответствует современным понятиям об уровне комфорта. Суть метода заключается в наличии турбины, реагирующей на напор воды. То есть, если вы открываете кран на смесителе, в трубе возникает напор, турбина приводится в действие. За счет этого одновременно происходит подача газа и розжиг фитиля. И наоборот — как только напор снижается, выключение подачи происходит автоматически. Для регулировки работы данной системы используется источник питания — батарейки. Кроме того, оборудование зачастую снабжено цифровой панелью управления и дистанционным пультом. Понятно, что колонка-автомат благодаря всему этому является наиболее комфортным в использовании вариантом. Конечно, есть и минусы. Например, нужно своевременно менять батарейки — впрочем, это делается не так уж часто. Основным же недостатком такого оборудования является его стоимость. Автоматические модели намного дороге, чем газовые водонагреватели с одним из ручных способов розжига. Но если правильно ухаживать за прибором, то он прослужит долгие годы, в связи с чем стоимость не кажется такой уж запредельной.

С типом розжига нужно определиться заранее, перед покупкой. Газовая колонка обычно приобретается не на один год, поэтому не стоит экономить на собственном комфорте.

Выключение колонки

Как ни странно, по поводу выключения газовой колонки возникает едва ли не больше вопросов, чем по всем основным нюансам. Причем людей интересует не сам процесс — там ничего сложно нет, просто перекрываете подачу газа с помощью соответствующей рукоятки, и все, гореть там больше нечему. А вот когда это делать — каждый раз после использования или только в конце дня, можно ли не отключать на ночь или на время отъезда — все это многих волнует.

Тут, опять же, все зависит от системы управления. В случае с ручной выключение можно и нужно производить по факту завершения использования прибора. Автоматическая же выключается сама, как только вы прекращаете расход воды. Но, если вы собираетесь отсутствовать длительное время, то лучше все же вручную перекрывать подачу газа. Только так вы можете быть уверены, что не произойдет утечка.

Кроме того, на ночь это тоже желательно делать, независимо от типа розжига колонки. Дело в том, что во сне вы не в состоянии будете определить утечку газа. Поэтому лучше перестраховаться. Впрочем, вы можете приобрести и установить специальный прибор — анализатор состава воздуха. Это рекомендуется делать всем хозяевам, в чьих квартирах ставится газовое оборудование.

Анализатор способен мгновенно среагировать на наличие пропана в воздухе. При этом прибор подает звуковой сигнал, так что вы сможете принять своевременные меры. Конечно, надеемся, что в вашей жизни таких ситуаций вовсе не будет. Но в деле заботы о жизни и здоровье всегда лучше перестраховаться. Успехов!

Меры предосторожности в эксплуатации колонки

Прежде чем перейти к запуску любой техники, следует тщательно ознакомиться с инструкцией эксплуатации. Это относится и к газовой колонке. В основном они работают по одинаковому принципу, но ко всем им следует применять такие меры безопасности:

  • Регулярно проводить профилактику и чистку. Это приведет к безопасному функционированию.
  • Чтобы чистку сделать правильно, надо найти в инструкции к агрегату определенный раздел, посвященный этой теме.
  • Следить за нагревом теплообменника.
  • Периодически проверять дымовые выводы. Следить, чтобы они не засорялись.
  • Если замечены любые нарушения в работе – сразу звонить в службу газа.

Ни в коем случае нельзя самостоятельно устранять поломки.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

  • с теплообменника сливается вода;
  • с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
  • если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Для настройки редуктора необходимо использовать специальные болты, располагающиеся с тыльной стороны узла. Чаще всего агрегат уже подготовлен к работе на заводе и в дополнительной настройке не нуждается. Нежелательно проводить регулировку узла без острой необходимости.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев. Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:


  1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
  2. Шток желательно смазать солидолом или касторовым маслом.
  3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.


Отведение продуктов сгорания

Существует два варианта конструкции проточных бойлеров:

  • Дымоходный — продукты сгорания отводятся принудительным или естественным способом в специальный дымовой канал. В своем доме устанавливают дымоход из одностенной нержавеющей или сэндвич трубы.
  • Бездымоходный — используется для водонагревателей с закрытой камерой сгорания и принудительным забором воздуха и отведения дыма. Для подключения используется вертикальная или горизонтальная коаксиальная труба.

схема неправильного и правильного подключения системы дымоудаления проточного газового бойлера

Подключение трубы дымоудаления осуществляется в соответствии с рекомендациями производителя, описанными в инструкции по эксплуатации. Монтаж выполняется с строгим соблюдением следующих норм:

СП 54.13330 (СНиП 31-01-2003) о многоквартирных жилых домах
СНиП 41-01-2003 (СП 60.13330) нормы, описывающие кондиционирование, вентиляцию и отопление
СНиП 42-01-2002 (СП 62.13330) инструкции о газораспределительных системах
СП 31-106-2002 создание проекта и строительство одноквартирных жилых домов
СП 42-101-2003 строительство и проектирование систем газораспределения из труб различных вводов
Читайте также:  Утепление пола в каркасном доме: материалы и технологии с учетом вида фундамента

Понимание того как работает проточный водонагреватель существенно облегчает и увеличивает комфорт эксплуатации.

Особенности эксплуатации

Существует ряд положений и правил, согласно которым допускается использование газового оборудования. Рассмотрим основные требования для колонок открытого типа:

  • Нельзя запускать работу при отсутствии тяги в дымоходе либо при наличии обратной тяги;
  • Не допускается включать и проводить розжиг без изучения инструкции по эксплуатации;
  • Для нормальной работы необходима естественная вентиляция (окно, форточка);
  • Запрещается самостоятельно изменять конструкцию оборудования.

Колонки с открытой камерой сгорания наиболее подвержены риску утечки газа. Если вы почувствовали запах, тогда:

  • Перекройте вентиль;
  • Откройте окна и проветрите помещение;
  • Не разжигайте огонь, пока помещение полностью не проветрится;
  • Обратитесь в ремонтную службу.

Перед тем как приступить к запуску прибора, проверьте наличие тяги в дымоходе.

Как правильно провести проверку

Существует два «народных» способа проверки:

  1. Возьмите листок бумаги и поднесите к дымоходу или вентиляции. Если листок затягивает, значит, шахта работает исправно. Если он падает, то нужно прочистить отверстие.
  2. Зажгите спичку и поднесите к смотровому окошку. Пламя отклоняется в сторону? Тогда можно запускать колонку. Если горит ровно — проверяйте дымоход.

Случается и так, что с шахтой все в порядке, однако тяги нет. Возможно, помещение не вентилируется, поэтому нет притока воздуха для горения.

Как включить водонагреватель

Перед включением любой техники в теплообменнике должна быть вода. Поэтому сперва следует открыть водный вентиль.

Электрические модели:

  • В батарейный отсек вставьте элементы питания;
  • В некоторых случаях нужно повернуть тумблер мощности или температуры;
  • Откройте газовый вентиль;
  • Включите смеситель на горячей позиции, отчего произойдет розжиг.

Полуавтоматические устройства:

  • Запустите подачу топлива;
  • Установите мощность и удерживайте кнопку пьезорозжига до возгорания фитиля;
  • При включении воды загорится горелка.

Запустить современную технику несложно. А как быть с изделием старого образца?

Розжиг колонки устаревшего типа

Устаревшим считается устройство с ручным поджигом. Конструктивно предусмотрено постоянное горение фитиля и ручное выключение. Зажигание происходит от горящей спички, реже — при помощи пьезорозжига. К ним относятся: «Искра КГИ-56», серии Л, ГВА, ВПГ. Они оснащаются поворотником или рычагом для регуляции температуры.

Принцип работы такой же, как и у современных моделей. Разница лишь в особенностях включения нагрева. Если вы проводите запуск впервые, тогда должны знать, что:

В помещении с колонкой должен быть постоянный приток воздуха

Это важно для поддержания горения пламени. Поэтому в кухонных дверях снизу предусмотрен зазор в 5 см

Если установлены пластиковые окна — обязательно наличие вентиляционного клапана;
Необходимо регулярно проводить проверку на наличие тяги;
Проверьте состояние газового вентиля. Откройте его и помажьте соединения мыльным раствором. Если появляются пузыри, значит, есть утечка.

Инструкция к проточному газовому водонагревателю
Устройство и принцип работы газовой колонки
Устройство газовой колонки и принцип работы - схемы и причины поломок
Принцип работы газовой колонки - устройство нагревателя, обслуживание и ремонт
Газовые колонки «астра»: типы и правила эксплуатации
Проточный газовый водонагреватель
Как выбрать газовую колонку: ориентиры выбора и рейтинг лучших моделей
Внутреннее устройство газовой колонки
Ремонт газовой колонки своими руками: устраняем проблемы в колонке на дому
Газовая колонка «астра»: неисправности и методы их устранения, как включить устройство 8910

Для розжига удобнее пользоваться длинными спичками, которые хорошо достают до запальника.

Запуск КГИ-56

Поверните вентили топлива и воды. Теперь проворачивайте левый регулятор влево до конца. Удерживайте кнопку электромагнитного клапана, если она предусмотрена в изделии. Продолжая жать на кнопку, произведите розжиг запальника спичкой. После этого:

  • Откройте смеситель горячей воды;
  • Для зажигания горелки поверните другой регулятор налево.

Готово, можно идти принимать душ.

Включение приборов типа Л, ГВА, ВПГ

Начинайте как и с прочими типами с подачи газа и воды. Ручку на панели переведите в первое положение. Нажмите кнопку срабатывания клапана и поднесите спичку к запальнику. Удерживайте кнопку еще 10 секунд. Так же, как и в первом случае, включите кран и быстро поверните регулятор на максимальную отметку. После зажигания можно начинать использование.

Отключить технику можно поворотом рычага до гашения фитиля. Делать это желательно на ночь и перед уходом из дома.

Пользуйтесь водонагревателем правильно ради длительной службы устройства и собственной безопасности. Раз в год проводите профилактические осмотры изделия, очищайте детали от накипи.

Правила пользования

В ряде моделей водонагревателей на лицевой стороне корпуса есть кнопка включения, которую нужно нажать. Если ее нет, то, скорее всего, колонка уже готова к работе.

Если у вас полуавтоматический водонагреватель с пьезорозжигом, то, прежде всего, нужно зажечь запальник. Для этого нужно нажать соответствующую кнопку на корпусе.

Чтобы правильно пользоваться газовой колонкой, важно соблюдать ряд правил эксплуатации:

  1. Нежелательно слишком сильно нагревать воду – это приводит к быстрому износу аппарата. Современные колонки позволяют нагреть воду до 70 градусов. Рекомендуется настроить водонагреватель на 35-40 градусов, чего достаточно для бытового использования.
  2. Не рекомендуется смешивать холодную воду из крана с горячей из колонки. Это приводит к падению давления и тому, что нагреватель гаснет. Нужно заранее настроить комфортную температуру.
  3. Время от времени следует проводить профилактические работы – проверку силы тяги, смену фильтров воды, очистку дымохода и горелки от сажи.

Обязательные меры предосторожности

При включении важна техника безопасности. Разжигание фитиля либо горелки выполняется, используя руководство по эксплуатации.

Что нужно знать:

  1. У усовершенствованных приборов имеется несколько уровней защиты. Работа происходит на автомате. Особенных правил по использованию не имеется. Разжигание фитиля производится после открытия крана горячей воды.
  2. Старые модели газовых колонок имеют проблемы в использовании. К ним относится розжиг спичками и включение марок с пьезорозжигом.
  3. Не стоит эксплуатировать устройство «на авось», инструкция к прибору должна быть прочитана в первую очередь.
  4. Запрещается изменять своими руками конструкцию колонки.
  5. Не стоит разжигать прибор при отсутствии тяги либо при наличии обратной.

Причины отсутствия тяги

Выявить источник неисправности можно с помощью визуального осмотра колонки на предмет ошибок, допущенных во время ее установки.

Выделяют несколько типичных нарушений:

  1. Диаметр воздуховода меньше сечения выводящего патрубка водонагревателя.
  2. Использование более трех повторных углов и переходников при монтаже трубы.
  3. Длина дымохода составляет менее 2,5 метров.
  4. Соединения дымохода неплотные, есть протечки.
  5. Расстояние от водонагревателя до дымохода равняется менее 30-50 см.
  6. Длина гофры превышает 2 метра.

Важно также оценить соответствие помещения техническим эксплуатационным условиям. В одной комнате запрещена установка газовой колонки и принудительной вытяжки. При монтаже металлопластиковых окон должны использоваться приточные клапаны.

Способы устранения обратной тяги

Обращать внимание следует на любые, даже самые незначительные, изменения в работе газового устройства. Если водонагреватель издает посторонние звуки или включается с хлопком, следует незамедлительно обратиться к специалисту.

Хлопки чаще всего встречаются у старых моделей колонок. В современных проточных колонках такие недочеты встречаются крайне редко. Посторонние звуки возникают по причине скопившегося газа в теплообменнике, который впоследствии может занять весь дымоход.

Неисправности и ремонт

Как пользоваться газовой колонкой?
Коды ошибок газовой колонки Bosch

В документах на агрегат есть описание сбоев в работе, которые пользователь может устранить сам. На дисплее выводятся коды ошибок, чтобы их распознать и исправить, нужно прочитать инструкцию именно к этой модели.

Типовые неисправности:

  • отсутствует вода в системе подачи;
  • жидкость подается со слабым напором;
  • протечки воды.

Во всех случаях отремонтировать неполадки можно своими руками. Если пользователь не уверен в своих способностях, нужно вызвать специалиста из городской организации.

Колонка не включается

Если давление воды в подающих трубах недостаточное, то мембрана не открывает клапан, и не загорается газовая колонка. При этом слышится характерный щелчок, но огонь не появляется.

Для исправления нужно:

  • связаться с работниками водоканала;
  • если напор в сети нормальный, то проверяют сеточный фильтр на входе в распределительный водяной блок, при необходимости его промывают;
  • о низком давлении газа сообщают службе городского снабжения.

В последнем случае может быть утечка непосредственно в квартире пользователя, поэтому обязательно присутствие специалистов.

Колонка тухнет

Как пользоваться газовой колонкой?
Если газовая колонка тухнет, нужно проверить, не засорилась ли труба

Запальник может затухать после начала работы, поэтому нужно понаблюдать за процессом, послушать звуки. Иногда к угасанию ведет неполадка сенсора стабилизации, при этом горелка гаснет через 4 – 5 сек. после розжига. Нужно сделать несколько включений, после чего работа обычно восстанавливается.

Если гаснет горелка, ее может отключать датчик дыма и угарного газа. Засорилась труба, и ее нужно очистить от копоти, сажи. Если дым затягивается в вентиляционный кожух, то на время работы колонки вентилятор отключают, или ставят на минимум.

Колонка не выключается

Иногда после закрывания водопроводного крана горелка продолжает гореть. Такие неисправности нужно поручать специалистам, т. к. чтобы устранить неполадку, нужно знать устройство газового блока.

Распространенные причины:

  • что-то мешает движению штока клапана (чаще прогиб мембраны);
  • залипает в определенной позиции микровыключатель.

Если перегородка не идет в начальное положение, размыкается реле, но шток не позиционируется в ситуации «закрыто». Контролер не изолирует ЭМК, огонь не гаснет.

Нужно ли выключать колонку на ночь

Все зависит от того какой именно водонагреватель используется. В колонках с постоянно горящим фитилем такая мера желательна. В результате отключения на ночь, существенно экономится расход газа.

Утечки СО связаны не с работой водонагревателя, а неправильным монтажом и нарушением правил эксплуатации. Переживать о том, что может случиться авария ночью не стоит. Техника безопасна.

В условиях эксплуатации газового проточного водонагревателя с автоматическим розжигом не говорится о необходимости выключать его на ночь. Как правило оборудование имеет несколько степеней защиты от случайного возгорания горелочного устройства.

Отключать водонагреватель стоит только при явных признаках, указывающих на поломку: отказ горелки выключаться при перекрытии крана ГВС, сбои в работе, проявляющиеся в долгом включении, присутствие хлопков и самостоятельное отключение во время подогрева воды. В перечисленных случаях следует перекрыть газ и вызвать аварийную службу.

Источники:

  • https://tehnofaq.ru/kak-pravilno-vklyuchit-gazovuyu-kolonku/
  • https://ProUteplenie.com/otoplenie/printsip-raboty-gazovoy-kolonki-kak-ustroen-i-kak-rabotaet-gazovyy-vodonagrevatel
  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/printsip-raboty-gazovoy-kolonki.html
  • https://soloserv.ru/stroitelstvo/kak-polzovatsya-gazovoj-kolonkoj-i-kak-vklyuchit
  • https://principraboty.ru/princip-raboty-gazovoy-kolonki/
  • https://oboiman.ru/teplo/ustrojstvo-gazovoj-kolonki-princip-raboty-i-shema.html
  • https://ozrbu.ru/kak-polzovatsya-kolonkoy-dlya-vody/
  • https://remont-system.ru/kotly/ustroystvo-i-princip-raboty-gazovoy-kolonki
  • https://AvtonomnoeTeplo.ru/vodonagrevateli/755-princip-raboty-gazovoy-kolonki.html
  • https://eco-kotly.ru/vse-o-gazovoj-kolonke-ustrojstvo-princip-raboty-i-rekomendacii-po-vyboru-vodanoj-blok-gazovoj-kolonki-vidy-i-regulirovka/
  • https://banya10.ru/kotly/kak-vklyuchit-gazovyj-vodonagrevatel.html
  • https://KotelSibir.ru/kotel/kak-proverit-tyagu-v-gazovoj-kolonke.html
  • https://StrojDvor.ru/gazosnabzhenie/kak-vklyuchit-gazovuyu-kolonku/
  • https://kakdoma154.ru/dlya-remonta/kak-pravilno-vklyuchit-gazovuyu-kolonku.html
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
