Как устроен автоматический воздухоотводчик?

Влияние воздуха на отопительную систему

Функционирование отопительной системы базируется на циркуляции разогретой воды с отдачей части тепла в батареи для обогрева помещения. Если во внутреннюю часть системы попадает воздух (процесс называется завоздушиванием), происходит нарушение циркуляции теплового носителя.
На завоздушивание система откликается следующим образом:

  1. При циркуляции теплоносителя отчетливо слышны шумы, которые не только создают дискомфорт жильцам, но и являются симптомом вибрации трубопровода, а также люфтов в соединениях. В некоторых случаях вибрации заканчиваются разрушением сварных соединений с очевидными неприятными последствиями.
  2. В контурах происходит образование воздушных пробок. Особенно часто это случается в нежилых помещениях, где отсутствует регулярный контроль над температурой. Результат возникновения пробок – размораживание системы.
  3. Ухудшением циркуляции или полное ее прекращение. В условиях замедленной циркуляции эффективность системы падает, а расход топлива растет.
  4. Развитием коррозийных процессов как следствия проникновения воздуха во внутренние металлические детали. Результатом коррозии становится сокращения эксплуатационных сроков оборудования.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления — наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

При большом объеме воздуха может образоваться пробка, приводящая к полной остановке циркуляции теплоносителя в трубопроводе — происходит завоздушивание линии.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом — в радиаторах без воздуха водный поток будет равномерным.

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.
Ручной воздухоотводчик для сброса воздуха из системы отопления

Воздухоотводчик для сброса воздуха из системы отопления — конструкция

Причины образования воздушных пробок

Завоздушивание труб и батарей можно объяснить следующим образом:

  1. Воздух выделился из теплоносителя: какое-то количество этого газа всегда содержится в воде в растворенном состоянии. К примеру, при комнатной температуре и атмосферном давлении оно составляет 19 мг/л. Это не так уж и мало — почти 16 куб. см. С повышением температуры растворимость воздуха в воде падает, таким образом, прогрев системы приводит к выделению некоторого его объема в виде пузырей. Также растворимость понижается с падением давления.
  2. Контур был заполнен с нарушениями: по правилам заливать теплоноситель нужно снизу и очень медленно. В противном случае поток затянет в систему большое количество воздуха.
  3. Система подвергалась ремонту: если какой-либо участок отключался и на нем производились, к примеру, работы по замене труб, то при возобновлении подачи теплоносителя содержащийся в этом участке воздух, понятное дело, распространится по всему контуру.
  4. В сварном шве или резьбовом соединении имеется микротрещина: визуально такие дефекты не обнаруживаются, поскольку вода просачивается через них в мизерных количествах и сразу испаряется. Догадаться о наличии микротрещины можно по тому факту, что в данном месте часто появляется воздушная пробка.
  5. Применены трубы из газопроницаемого материала: следует знать, что полиэтилен и полипропилен в чистом виде пропускают содержащийся в воздухе кислород. Поэтому трубы из таких пластмасс должны иметь антидиффузионное покрытие — только тогда их можно использовать в системах отопления.
  6. Имеют место химические реакции: это явление характерно для новых алюминиевых радиаторов: в начале эксплуатации у них на внутренней поверхности образуется оксидная пленка, которая является результатом окисления алюминия содержащимся в воде кислородом. Освободившийся водород выделяется в виде пузыря и образует пробку.

Водород взрывоопасен, поэтому при развоздушивании системы с алюминиевыми радиаторами категорически запрещается курить и пользоваться открытым огнем!


Воздухоотводчики для систем отопления — принцип работы

Чтобы спустить воздух из контура, можно воспользоваться обычным вентилем, слив некоторое количество жидкости. Если в коммунальных домах уменьшение объема воды в контуре не вызывает негативных последствий и она пополняется коммунальными службами, то в индивидуальных домах слитый тепловой носитель придется восполнять самостоятельно.

Для замкнутой системы доливание теплоносителя довольно большая проблема — придется подключать ручной или электронасос, а если в магистрали находится ядовитый этиленгликолевой антифриз, проведение работ с принятием необходимых мер безопасности отнимет массу времени.

Основное отличие специальных устройств воздухоотвода от обычных вентильных запоров — малый диаметр выпускного отверстия, его расположение под углом 90 градусов и возможность плавной регулировки сечения выпускного канала резьбовым винтом.

Как видно из рис. 2, винт имеет конусообразную форму и аналогичное посадочное гнездо, благодаря этому в закрытом состоянии он надежно и герметично перекрывает входное отверстие. Чтобы спустить воздух, головку винта поворачивают на один или два оборота, открывая выходное сливное отверстие малого диаметра, и завоздушенный тепловой носитель вместе с пузырьками начнет вытекать из крана в небольших количествах в то время, как стравливание воздушной пробки будет происходить в более интенсивном режиме.

Преимуществом использования воздухоотводчика является то, что при повороте винта в первую очередь с характерным шипящим звуком выходит наружу воздушный поток, а затем вытекает завоздушенный теплоноситель, небольшое количество которого можно не доливать в систему.

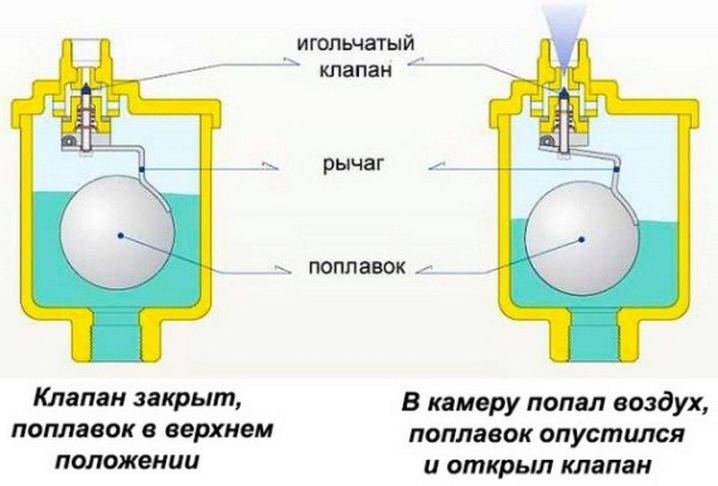

Принцип работы автоматического воздухоотводчика

Принцип работы автоматического воздухоотводчика

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

Схема отопления с воздухоотводчиком в частном доме

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Если в многоквартирном доме всё еще стоят чугунные батареи, подсоединенные к общей закрытой системе отопления, их оснащают краном Маевского с ручным управлением и сливным патрубком.

Виды воздухоотводчиков

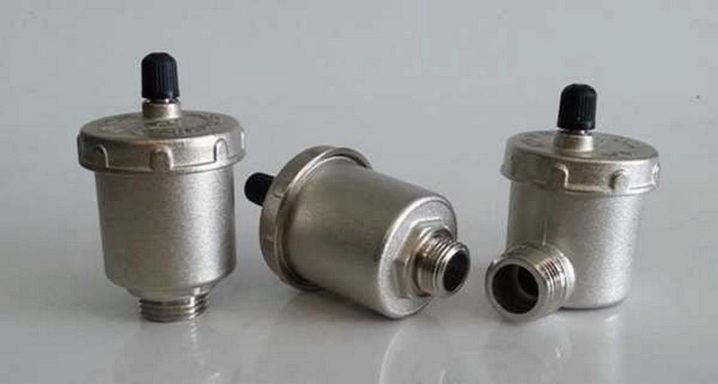

Автоматические воздухоотводчики отличаются по типу установки, размерам, диаметрам резьбы. по расположению патрубков они бывают:

  • Вертикальными;
  • Радиаторными;
  • Угловыми.

Угловой автоматический воздухоотводчик удобен для установки на радиаторе. В том месте, где труба отопления входит в него. При такой установке он поможет уловить воздух и газы, образованные в самой батарее отопления.

Вертикальный автоматический воздухоотводчик лучше всего ставить на входе в систему отопления. При таком расположении он предотвратит попадание воздуха в систему.

Читайте также:  Как установить терморегулятор на батарею отопления?

Второй вариант установки вертикальной модели – в верхней точке системы отопления. Именно там скапливаются газы и мешают эффективно циркулировать воде или теплоносителю.

Радиаторные воздухоотводчики устанавливаются вместо заглушки или крана Маевского в радиаторах. Они удобны, но их желательно ставить на каждую батарею отопления.

Особенности и разновидности

Технические особенности автоматических кранов:

  • длительность эксплуатации: 25-30 лет;
  • максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
  • температура помещения: не более 60 градусов;
  • давление: 10-12 атмосфер;
  • резьбовое соединение: 1/2 или 3/4;
  • тепловой агент: вода и неагрессивные жидкости.

Как устроен автоматический воздухоотводчик?

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

  • Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
  • Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
  • Оснащение радиаторной заглушки мини-клапаном.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

  • С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

  • На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
  • В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
  • В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.

Как устроен автоматический воздухоотводчик?

  • Угловые.
  • Для радиаторов.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Как устроен автоматический воздухоотводчик?

Многие люди вместо обычных кранов Маевского предпочитают воздухоотводчики углового типа. Это оправдано в тех случаях, когда скапливается большое количество газов именно в отопительном оборудовании. Причиной этому может служить химическая реакция элементов, растворенных в теплоносителе, с алюминиевым сплавом радиаторов при высоких температурных режимах.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

Характеристики автоматических воздухоотводчиков

Воздухоотводчики отличаются следующими характеристиками:

  • Диаметр входящей резьбы;
  • Тип резьбы (внутренняя или наружная);
  • Рабочее давление;
  • Максимальная температура.

Наиболее часто встречаются воздухоотводчики с диаметром резьбы 1/2 или 3/4. Если у вас в системе отопления трубы другого диаметра – не беда. Вы можете подобрать тройник с нужными размерами.

По типу резьбы – тут все понятно. Она бывает наружной и внутренней. Причем никакой тип не имеет определенных преимуществ.

Обычно воздухоотводчики рассчитаны на работы при давлении 10 атм. Но не стоит забывать, что в центральных сетях отопления бывают сильные перепады и гидроудары из-за аварий. Если вы живете в многоэтажном доме, лучше выбрать модель с запасом. Некоторые производители выпускают устройства с максимальным давлением до 18 атм.

В системах центрального отопления температура воды редко превышает +90 градусов. Поэтому вам подойдет любой автоматический воздухоотводчик. Если вы живете в частном доме, а особенно – используете в системе отопления теплоноситель, а не воду, лучше не рисковать. Есть воздухоотводчики с рабочей температурой до +150 градусов.

Автоматический воздухоотводчик

На рынке представлены в основном итальянские и немецкие модели автоматических воздушников. Это – Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. В основном встречаются воздушные клапаны так называемого поплавково-клапанного типа.

В корпусе из латуни или нержавеющей стали находиться поплавок. К нему одним из краев присоединен простейший шарнирный механизм, который имеет название «коромысло». К другому краю механизма прикреплена игла (стержень). Когда корпус заполнен водой, то игла находится в спокойном состоянии и клапан остается перекрыт. Но как только в корпусе воздухоотводчика накапливается воздух, то уровень воды, а вместе с ним и поплавок, опускается. Игла вместе с «коромыслом» приходит в движение. Когда игла заходит в подпружиненный золотник, то нажимает на шток, который перемещаясь, открывает отверстия для выпуска воздуха. Так работает автоматический воздушник.

Дополнительно к воздушному клапану, который входит в группу безопасности котла, следует установить автоматический воздухоотводчик в самой верхней точке контура. Монтаж можно производить как на вертикальном, так и горизонтальном трубопроводе. Для этого подвод теплоносителя в воздухоотводчик производитель делает как нижним торцевым, так и нижним радиальным. Рабочее положение автоматического воздушника всегда вертикальное.

Чтобы была возможность снять автоматический воздухоотводчик, не опорожняя всю систему, его резьбовую часть (G1/2″, G1/4″) присоединяют к трубе отопления через клапан-отсекатель.

Это несложное устройство представляет собой бобышку с пластиковой заслонкой. При ввинчивании воздухоотводчика заслонка автоматически открывается, при вывинчивании — закрывается.

При монтаже воздухоотводчика используют обычный рожковый ключ, нижняя часть корпуса воздушника выполнена в форме шестигранника. Во время установки колпачок воздушного ниппеля должен быть перекрыт.

Из-за высокого солесодержания теплоносителя игла может обрастать накипью и воздухоотводчик начинает протекать. Чтобы очистить от накипи и ржавчины воздушник, его выкручивают, предварительно изолировав и слив воду с части трубопровода. Если на штуцере стоит отсекатель, то воду не сливают. Клапан разбирают, промывают, аккуратно очищают иглу. В процессе сборки уплотняют между собой части корпуса.

Чтобы автоматический воздухоотводчик не засорялся, имеет смысл поставить непосредственно перед ним механический фильтр.

Очень часто воздухоотводчик делают разборным. Соединение корпуса и крышки происходит через специальное кольцо. Если оно разрушается, то это приводит к протечке. Купить такое кольцо в розницу вряд ли получиться. Проще воспользоваться фум-лентой или силиконовым герметиком.

Читайте также:  Как устроена паровая турбина?

Если воздушник смонтирован с отклонением от вертикали, то он будет подтекать. Тут одно спасение — демонтировать, заглушить штуцер и установить в новом месте строго вертикально.

Причиной течи может быть перекосившийся поплавок. Его легко поправить самому, при разборке.

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

  1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.воздухоотводчик автоматический фото
    Воздухоотводчик автоматический фото
  2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов.Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

  • вид устройства;
  • материал изготовления;
  • технические параметры оборудования;
  • производителя.

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Как проверить воздухоотводчик автоматический в системе отопления?

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Как проверить воздухоотводчик автоматический в системе отопления?

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Как проверить воздухоотводчик автоматический в системе отопления?

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

  • из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
  • из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Как проверить воздухоотводчик автоматический в системе отопления?

Оборудование, изготовленное из никелированной латуни

  • из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
  • из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

  • вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
  • максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
  • максимальная температура окружающей среды;
  • внутреннее давление в системе отопления.

Дополнительно определяются:

  • условный проход (диаметр оборудования);
  • высота и ширина оборудования;
  • вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Как проверить воздухоотводчик автоматический в системе отопления?

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Как проверить воздухоотводчик автоматический в системе отопления?

Оборудование, изготовленное в Нидерландах

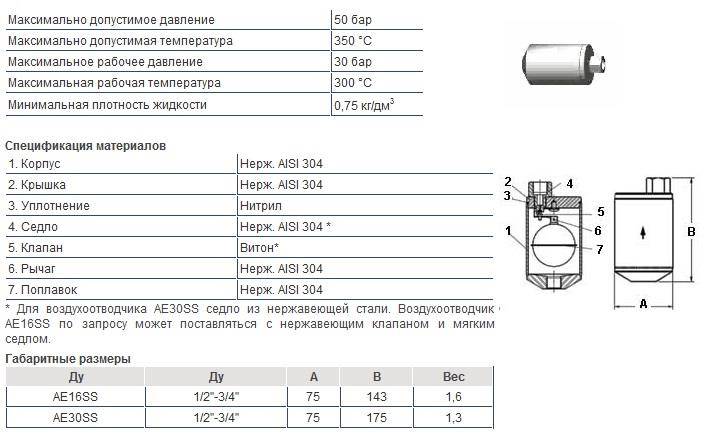

  • ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;

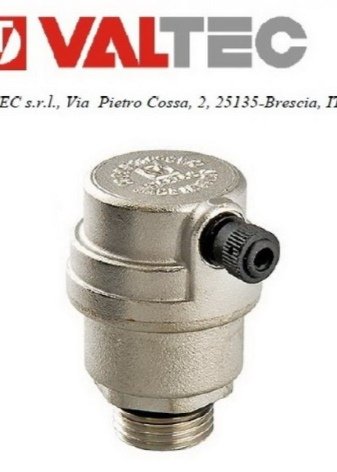

  • Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Как проверить воздухоотводчик автоматический в системе отопления?

Оборудование для отопления от итальянского производителя

  • Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
  • Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
  • Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Радиаторы какого типа нуждаются в воздухоотводчиках?

Радиаторные автоматические модели в первую очередь предназначены для алюминиевых отопительных приборов, в которых происходит газообразования из-за контакта теплоносителя с металлом. Также рекомендовано оснащать клапаном для сброса воздуха частично биметаллические радиаторы. У полностью биметаллических батарей сердцевина стальная, это допускает установку ручного клапана.

Как устроен автоматический воздухоотводчик?
Типы радиаторов для отопительной системы

Стальные панельные приборы отопления комплектуются штатным ручным краном Маевского, на чугунные радиаторы и трубчатые стальные батареи монтируют сливной вентиль.

Обратите внимание! Рядом с алюминиевой батареей, оснащенной автоматическим клапаном для сброса газов, нельзя курить, зажигать огонь. Устройство выпускает наружу взрывоопасный водород, образовавшийся в ходе химической реакции.

Рекомендации по выбору и монтажу

Выпускаемые модели воздухоотводчиков оснащены эластичными прокладками, обеспечивающими надежное и герметичное подсоединение к трубопроводу или радиаторам. Установка воздухоотводчика не представляет большого труда, из инструмента требуются только разводной ключ.

Читайте также:  Как сделать отопление в гараже своими руками?

Если прокладки не обеспечивают герметичность, можно использовать льняную паклю в комплекте с замазкой, сантехническую нить, использовать ФУМ-ленту нежелательно в силу ее низкой прочности на острой резьбе.

Автоматические устройства устанавливаются вертикально на прямых строго горизонтально расположенных трубопроводах, для ручных воздухосбрасывателей строгий горизонт не столь критичен. При выборе и монтаже воздухоотводчиков можно воспользоваться следующими рекомендациями:

  • Ручные воздухоотводчики устанавливаются только на радиаторы отопления — во всех остальных случаях завоздушивание предсказать невозможно и надежнее использовать автоматические приборы.
  • Не следует выбирать радиаторные модификации с вращающимися ручками — маленькие дети могут их открутить и слить теплоноситель из системы, а если в нее залит ядовитый этиленгликоль, последствия могут быть катастрофическими.
  • Следует воздержаться от приобретения китайских автоматических изделий — большинство бюджетных моделей вместе с воздухом пропускают теплоноситель, заклинивает в процессе эксплуатации (жидкость не успевает вытеснить воздух). Внутренние детали китайских приборов сделаны из некачественных материалов, более подверженных коррозии. По приемлемой цене можно приобрести изделия отечественного и европейского производителя.
  • Лучше устанавливать автоматический воздухоотводчик вместе с отсечным клапаном — это позволит в любой момент демонтировать устройство для замены, обслуживания или ремонта.

Устанавка воздухоотводчика в коллектор и гидрострелку

Как нужно устанавливать воздухоотводчики в коллектор и гидрострелку

Воздухоотводчик является необходимым элементом, обеспечивающим эффективную работу системы отопления при использовании радиаторных теплообменников, многочисленных контуров теплых полов. Качественные автоматические модели стоимостью 3 — 5 у.е. при установке в нужных точках полностью исключат возможность завоздушивания системы без стороннего участия хозяев.

Места для установки воздухоотводчиков

Как устроен автоматический воздухоотводчик?
Места установки приборов
Воздушные пузыри чаще всего образуются в верхней части магистрали, которая больше всего удалена от места подключения. По этой причине воздушник нужно размещать вертикально на трубопроводе системы отопления в следующих зонах:

  • Верхняя точка системы. Монтаж труб осуществляется с выводом вверх. Если коммуникации огибают препятствие и отводятся вниз, спускник крепится наверху. Он предотвращает завоздушивание при поднятии легких паров.
  • Батареи. Отопительный тип устройств отличается сложной формой и большим количеством секций. В их полостях скапливается воздух. Резьбовой автоматический воздухоотводчик должен применятся для радиаторов отопления, расположенных сверху, снизу, по диагонали.
  • Полотенцесушители в виде лестницы. Если в комплект не входит прямой патрубок, спускное приспособление ставится на верхней части. Это исключит неудобства при закручивании ручного винта, сохранит эстетичный вид изделия.
  • Отводы магистрали П-образной формы и байпасы. Труба, закрученная в петлю, будет накапливать воздух, поэтому автоматический запорный кран ставится в самой верхней точке.
  • Обвязка котла. Клапан предотвращает поломки нагревательного оборудования при завоздушивании системы.
  • Гидрострелка. Механизмом оснащаются радиаторные коллекторы и циркуляционные насосы. Если они ставятся вертикально, наверху вкручивается воздушник.
  • Гребенчатые коллекторы теплых полов. Элементы для контурного трубопровода выводятся выше уровня полов, поэтому сбросники воздуха ставятся на точки подачи и возврата теплоносителя.

Если труба расположена над дверью, воздушник должен устанавливаться вверху проема.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Отсечные клапана - помогают в ремонте

Правила установки

Воздухоотводчики ставится в вертикально, предохранительным колпачком вверх. В наивысших местах трубопроводной системы и на батареях. В корпусе имеется монтажный шестигранник, которым производится присоединение воздушника к системе теплоснабжения обыкновенным гаечным ключом.

Как устроен автоматический воздухоотводчик?

При этом установка ключом за корпус не допускается, поскольку это может привести к его разрушению и нарушению функциональности всей системы теплоснабжения.

Перед воздушником устанавливают шаровой кран либо отсекающий клапан. Это выполняют, чтобы можно было выполнить замену воздушника без слива воды из всей внутридомовой сети.

Обслуживание автоматических воздухотводчиков, почему текут

Автоматический воздухоотводчик работает постоянно. В игольчатом клапане, где попеременно присутствуют то вода, то воздух, возникают значительные отложения солей, при высыхании воды. Соли нарушают герметичность в седле клапана. В результате вслед за воздухом просачивается и теплоноситель, клапан дает течь, вода выделяется капля за каплей из отверстия для выхода воздуха.

  • Как устранить течь автоматического воздухоотводчика, – снять верхнюю крышку, которая во всех конструкциях легко откручивается, при этом, возможно, аккуратно применить разводной ключ. Затем разобрать и очисть все детали игольчатого клапана. Обычно помогает механическая очистка деревянной палочкой (мягкий инструмент!), или вымачивание в концентрированной лимонной кислоте или применение других химических средств для удаления осадочного налета.

Советы и рекомендации

Самый первый и важный совет специалистов: не приобретать автоматические воздухоотводчики китайского производства.

В результате экономии может произойти следующее:

  • пропуск теплового агента вместе с газовоздушной средой, что приводит к образованию подтеков на корпусе устройства и понижению давления;
  • преждевременный выход из строя некачественного воздухоотводчика;
  • быстрая изнашиваемость внутреннего поплавка клапана под воздействием воды.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

Рекомендации по выбору автоматических кранов для спуска газа:

  • в том случае, если дома проживают дети, необходимо отдать предпочтение ручным кранам под отвертку, так как малыш может добраться до ручки, открыть кран и обжечься горячей водой;
  • в первую очередь следует обратить внимание на модели с отсекающим краном, который позволит при необходимости быстро демонтировать элемент для ремонта или замены;
  • для защиты от коррозионного воздействия можно выбрать модели с анодированным покрытием, на процесс эксплуатации оно не оказывает никакого влияния;
  • существуют модели с дополнительными функциями, позволяющими улучшить качество отопления, поэтому при возможности необходимо выбрать воздухоотводчик, улавливающий воздушные пузырьки.

Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?
Как устроен автоматический воздухоотводчик?

К наиболее важным недостаткам воздухоотводчиков автоматического типа относится их требовательность к качеству теплового агента. Вследствие использования грязного теплового носителя происходит забивание воздухоотводного отверстия. В результате выпускной клапан будет закрываться неплотно. Поэтому рекомендуется почаще разбирать кран и очищать от скопившейся грязи. Также частой проблемой автоматических поплавковых кранов является утечка в районе резьбы между крышкой и корпусом. Это происходит вследствие разрыва уплотнительных колец, расположенных между ними. Кольца следует заменять на новые.

Как устроен автоматический воздухоотводчик?

Поскольку автоматический поплавковый кран является устройством частой эксплуатации, его необходимо часто разбирать и подвергать тщательной очистке во избежание возможных утечек теплоносителя. Это можно сделать без опорожнения системы и уменьшения давления. Для этих целей в продаже имеются отсечные клапана. Данное устройство необходимо смонтировать под воздухоотводчик. Кран будет надавливать на рычаг, при этом мембрана проседает и контактирует с общей системой. При демонтаже воздухоотводчика отсечной клапан будет закрывать отверстие.

Источники:

  • https://1-teplodom.ru/vozdusnyj-klapan-dla-otoplenia-sbros-vozduha-iz-sistemy-avtomaticeskij-vozdusnik-sbrosnik-dla-udalenia-vozduha-kak-rabotaet-kran-dla-vypuska/
  • https://montagtrub.ru/vozduhootvodchiki-dlya-sistem-otopleniya/
  • https://melt-spb.ru/dlya-otopleniya/vozduhootvodchik-remont.html
  • https://datchikidoma.ru/avtomatika-inzhenernyh-sistem/avtomaticheskie-vozduhootvodchiki
  • https://VTeple.xyz/princip-raboty-avtomaticheskogo-vozduhootvodchika/
  • https://stroy-podskazka.ru/otoplenie/radiatory/avtomaticheskie-vozduhootvodchiki/
  • https://rkc-parus.ru/teplo/mesta-ustanovki-vozduhootvodchikov.html
  • https://RemmachSerp.ru/otoplenie/spusknik-vozduha-sistemy-otopleniya.html
  • http://teplodom1.ru/radiattopl/257-avtomaticheskiy-vozduhootvodchik-kak-rabotaet-pochemu-techet.html
  • https://hansgrohe-online.ru/otoplenie/avtomaticheskij-vozduhootvodchik-dlya-otopleniya-stavte-obyazatelno
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
