Установка пеллетного котла: схема обвязки и советы по монтажу

Что такое пеллеты

Установка пеллетного котла: схема обвязки и советы по монтажу

Технология производства была придумана в тридцатые годы прошлого века. Родина изобретения – штат Айдахо США. Суть метода получения пеллет заключается в прессовании предварительно нагретых древесных отходов. При нагревании опилки, щепа или стружка выделяют лигнин. Это вещество обладает способностью связывать между собой мелкие древесные частицы.

Установка пеллетного котла: схема обвязки и советы по монтажу
Под действием высокого давления они спрессовываются в гладкие гранулы. Готовый продукт имеет высокую плотность и теплоотдачу при сгорании.

В производстве пеллет не используются химические реагенты. Это и делает их экологически чистым топливом. Гранулы выпускаются по стандарту DIN plus.

В качестве сырья для производства пеллет могут использоваться отходы с/х культур: кукурузные кочерыжки, шелуха и т.п. Наиболее распространённым видом гранул в стране являются пеллеты, с диаметром 6-8 мм и длиною до 50 мм.

КПД обогревательных твёрдотопливных котлов во многом зависит от качества гранул: влажности, плотности, зольности. При сжигании 1 т пеллет выделяется тепловая энергия равноценная 1,6 т дров.

Что представляет из себя пеллетный котел

Дровянной котел длительного горения

Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.

Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.

Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.

Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:

  • Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;
  • Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
  • Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.

Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.

Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.

Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

Пеллетные котлы для дома состоят из следующих узлов:

  • Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд
  • Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
  • Камера сгорания – здесь происходит процесс горения;

Устройство пеллетного котла

Основные агрегаты и узлы пеллетника.

  • Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
  • Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
  • Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.

Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.

Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.

Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.

Разновидности горелок

В данное время самой большой популярностью пользуются горелки всего двух видов.

1) Колосники. В этом случае пеллеты просто скатываются на колосники из стали или чугуна. Снизу горелок поступает свежий воздух, способствующий поддерживанию процесса горения. А еще он не дает колосникам слишком перегреваться. Пепел высыпается самопроизвольно через отверстие в подготовленную емкость, которая располагается внизу. Горелки такого вида могут быть как неподвижными, так и подвижными.

2) Ретортные. В этом случае используется чаша. Изготавливают ее из таких материалов, как чугун или сталь. Именно на ней горит загруженное топливо. Топливный материал попадает внутрь при помощи все того же шнека в центральную часть чаши. В эту же область подается и воздух, поддерживающий горение, а также продувающий сами пеллеты и поддерживающий нормальную температуру самой горелки. Далее в камеру сгорания подается воздух вторичного качества при помощи особых отверстий, которые имеются в конструкции. Это нужно для регулировки активности горения топлива. Ретортные горелки тоже бывают подвижными и неподвижными.

Коэффициент полезного действия

Пеллетный коэффициент при сравнении с твердым топливом другого вида на пятьдесят процентов выше. Естественно, это является значительным преимуществом перед другими аналогами твердого топлива. Хотя если сравнить КПД всех видов отопления, то обогреватели на пеллетах занимают только третье место. Они уступили место агрегатам, которые работают благодаря электричеству и газу.

Автоматический режим управления

Котел пеллетный

Бункер объемом от 200 до 300 литров обеспечивает непрерывную работу котла в течение трех дней. Для бесперебойной работы среднего по мощности котла в переделах 25 кВт, суточная норма составляет 5 кг. Можно произвести установку внешнего бункера, что позволит намного увеличить объем загрузки пеллет, тем самым увеличив время работы котла без вашего вмешательства. За работу горелки отвечает система управления, гранулы в камеру сгорания подаются малыми партиями, что исключает возможность перегрева. Если требуется отключить котел, то после нажатия функциональной кнопки его работа автоматически прекратиться через 5−10 минут, которое требуется для полного сгорания загруженной партии пеллет.

Экологическая безопасность

Благодаря особой конструкции пеллетных котлов, экологии вашего помещения ничего не угрожает. В них контур, через который осуществляется подача воздуха для полного сгорания топлива, расположен отдельно от контура, с помощью которого осуществляется обогрев помещения. За счет такой конструкции не происходит «выгорания» кислорода и поэтому вы всегда будете чувствовать себя комфортно. Некоторые пользователи дополнительно осуществляют забор воздуха из котельного помещения, тем самым осушая и проветривая его. Кроме этого, к преимуществам котла на пеллетах относятся следующие факторы:

  • энергосберегающий и производящий мало шума вентилятор, способен обеспечить равномерную эффективную циркуляцию теплого воздуха;
  • низкий уровень потребления электроэнергии, в пределах 60 Ватт, для работы автоматики и вентилятора;
  • маленький объем золы и сажи, по сравнению с твердотопливными котлами на дровах;
  • корпус котла не нагревается, поэтому он абсолютно безопасен для животных и маленьких детей;
  • осуществление автоматической загрузки топлива из бункера;
  • интеллектуальная система управления, таймер и термостат осуществляют контроль и обеспечивают непрерывную работу котла в зависимости от установленной программы.



Котел на пеллетах: преимущества и особенности

Отопительные котлы для пеллет — это оборудование, которое работает на специальных гранулах. Их производят их остатков деятельности деревообработки и сельскохозяйственных предприятий (остатки подсолнечника, солома и т.д.) путем спрессовывания. Это обусловило несколько характерных черт устройств:

  • Относительно небольшие размеры топочной камеры.
  • До 70% теплосъема из конвективной части.
  • Температура отходящих газов в пределах 100-200 градусов.
  • Высокий КПД горелки, близкий к показателям газовых приборов.
  • Невероятно долгий эксплуатационный период — около двадцати пяти лет.

Теплогенераторы, работающие на топливных гранулах, могут быть полностью автоматизированы. В этом случае пользователь может программировать устройство, топливо подается в автоматическом режиме, а температура поддерживается без стороннего вмешательства. Котлы с полной автоматизацией могут работать без присмотра до недели! Купить пеллетный аппарат — это значит стать обладателем высокотехнологичной отопительной установки.

Как правильно выбрать котел на пеллетах

Цены на пеллетные котлы для отопления частного дома стартуют с отметки в 70-75 тыс. рублей. Дороговато, зато за эти деньги вы получите оборудование с вместительным бункером и автоматической подачей пеллетного горючего. За меньше деньги вы получите универсальный твердотопливный котел с ручной загрузкой. Котел на пеллетах для частного дома может быть и более дорогим – все зависит от его начинки.

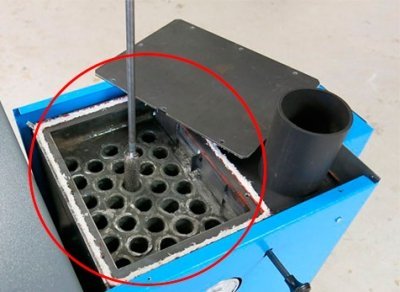

 Теплообменник пеллетного котла

Выбирая пеллетник, обратите внимание на теплообменник, желательно чтобы он был сделан из чугуна.

Мы советуем приобретать пеллетные котлы с чугунными теплообменниками, причем многоходовыми. Чугун является идеальным материалом для создания теплообменников – он достаточно прочный, быстро прогревается и медленно остывает, хорошо выдерживает температурные перегрузки. Если в нем будет несколько ходов, то это плюс – обменник сможет поглотить максимальное количество тепла. Главные недостатки чугуна – хрупкость и отсутствие стойкости к гидроударам.

Стальные теплообменники отличаются от своих чугунных собратьев стойкостью к гидроударам. Правда, они сильнее подвержены к коррозии и плохо переносят температурные перегрузки. Поэтому они используются лишь в самых дешевых пеллетных котлах, служащих для отопления частных домовладений.

Рекомендуемые типы теплообменников – жаротрубные или плоские, сделанные из чугуна. Если обменник будет вертикальным, то это только плюс – они хорошо очищаются от золы, которая просто падает вниз.

Мы уже говорили, что пеллетные котлы, применяющиеся для отопления частных домов, умеют работать без регулярных подходов со стороны пользователей – нужно лишь периодически подсыпать новые порции пеллет и удалять золу. Самые продвинутые пеллетные котлы наделены следующими функциями:

  • Автоматическая регулировка температуры в системе отопления частного дома;
  • Автоматический розжиг – не нужно поджигать горючее самостоятельно;
  • Контроль рабочих параметров – здесь контролируются давление в системе отопления, температура теплоносителя, качество сгорания топлива и многие другие параметры.

Кроме того, в некоторых пеллетных котлах предусмотрен контроль наличия топлива.

 Пеллетный котле с гибким шнеком

Использование гибкого шнека позволит вам разместить бункер для топлива далеко от самого котла.

Пеллетные котлы для обогрева частного дома наделяются двумя типами шнеков – гибкими и жесткими. Жесткие шнеки реализованы во всех котлах с автоматической подачей пеллет. По своей конструкции они напоминают мясорубку, плавно перемещая гранулы из бункера в камеру сгорания. Главная особенность жесткого шнека – фиксированная длина. То есть, мы не можем переставить бункер в другое место.

Гибкие шнеки позволяют располагать бункеры с пеллетными гранулами в произвольной точке, например, в соседнем углу дома. Топливо поступает в пеллетные котлы по своеобразной гибкой трубе, в которой крутится гибкий шнек. Его длина может достигать 10 метров и выше. Для синхронизации штатного жесткого и внешнего гибкого шнеков используется автоматика с электродвигателями.

Мы подошли к очень важному критерию выбора пеллетного котла для организации отопления в частном доме – это тип горелки. Особого разнообразия тут нет, в пеллетных котлах встречаются или ретортные горелки, или факельные. Ретортная горелка работает в вертикальной плоскости, пламя вырывается вверх, топливо в нее поступает снизу или сбоку (насыпью). Воздух поступает через имеющиеся с боков щели. Недостатком такой горелки является то, что она может периодических тухнуть, засоряясь золой.

Если хотите избавиться от этого недостатка, используйте низкозольное пеллетное топливо – оно сгорает практически полностью и не образует большого количества золы.Факельная горелка

Советуем вам выбирать пеллетники с факельной горелкой, она работает намного стабильнее ретортной.

Горизонтальные факельные горелки лишены недостатков ретортных горелок. Пламя здесь буквально выдувается мощным вентилятором, выходя в горизонтальной плоскости. Горение пеллет происходит на специальной площадке, зола отводится вниз. Благодаря мощному продуву, такая горелка характеризуется высокой эффективностью, позволяя организовать хорошую работу отопления в частном домовладении.

На что обратить внимание при выборе котельного агрегата

Коэффициент полезного действия (КПД) – самый важный пункт, на который стоит обратить внимание, т. к. именно он показывает экономичность отопительного прибора. Обычно производителями указывается КПД 85–98 %, однако в реальности он зависит от корректности настройки, качества гранул и особенностей конструкции.

Основные характеристики автоматических пеллетных котлов:

Тип горелки
ретортная (мясорубочная) – «всеядная» вертикальная горелка, но использование менее теплоёмкого топлива снижает КПД стокерная (факельная) – горизонтально направленная горелка, эффективная, но требовательная к качеству топлива
Материал теплообменника
сталь – прочный, но (при толщине до 6–8 мм) подверженный прогоранию материал чугун – долговечный, но хрупкий при неправильной эксплуатации материал
Система управления
встроенный контроллер – управляющий блок, расположенный на котле, управляет процессами загрузки гранул и нагрева полная автоматизация – опции подачи, розжига, нагрева, самоочистки, термо- и фотодатчик, таймер и система защиты
Максимальная мощность
необходимая для отопления дома мощность котла рассчитывается индивидуально , но в любом случае покупать прибор рекомендуется с небольшим запасом – 10–20 %
Контур отопления
одноконтурные – предназначены только для обогрева самого пространства дома двухконтурные – позволяет нагревать воду для санитарных и бытовых нужд

Справка. Если есть нескольких отапливаемых систем, например радиаторы, водоснабжение и тёплые полы, или необходимо сделать климатические зоны, то лучше приобрести двухконтурное оборудование с дополнительной автоматикой, позволяющей контролировать несколько температурных режимов в одно время.

Также стоит обратить внимание на оснащение котла устройством для завихрения топливных газов: благодаря ему часть тепла не уходит в дымоход, а максимально передается системе отопления, что повышает КПД, а также оно препятствует золообразованию, т.к. пеллеты практически полностью прогорают.
Как выбрать комнатный термостат для котла отопления и экономить до 30% каждый месяц

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

В отличие от твердотопливного котла на дровах, где вся закладка топлива уже лежит в топливнике и либо горит вся, либо обгорает с одной стороны, в камеру сгорания пеллетного котла топливо подается порциями.

Пеллетный котел в разрезе
Пеллетный котел схема 5
Пеллетный котел схема 2
Пеллетный котел схема 3

Делается это через механизм пеллетной горелки, которая бывает трех видов:

  • дутьевая или факельная,
  • ретортная или объемного горения,
  • поточная или конвейерная.

Факельные горелки могут быть с принудительной подачей пеллет шнеком и гравитационные, в которых пеллеты «сваливаются» под своим весом в рабочую зону горелки на освобождающееся место от уже сгоревших пеллет.

Ярким представителем гравитационных горелок заводского изготовления является горелка Пеллетрон.

Каждый из указанных выше видов горелок нуждается в отдельном описании, потому каждому из них отведена отдельная статья – смотрите их на сайте в разделе «Горелки к котлам».

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.

Пеллетный котел схема



Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. Лучшие пеллетные котлы используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Вообще, понятие «лучший пеллетный котел» зависит от многих факторов и в разных условиях лучшим котлом будет тот или иной теплогенератор.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

После того, как дымовые газы отдали свое тепло теплообменнику, они выводятся в дымоход. Дымоход для котла на пеллетах – это тема отдельного разговора, смотрите также ее на нашем сайте.

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то газовый котел или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

  • подача топлива шнеком,
  • подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

Схема подключения Светлобор
Схема подключения Грандег
Схема подключения ПЦ

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То количество пеллет, которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

Естественно, на подаче котла должна стоять группа безопасности с манометром и аварийным клапаном.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Большинство пеллетных котлов изготавливается с применением котловой стали, доля чугунных котлов на пеллетах на рынке невелика. Это связано с тем, что высокая температура сгорания пеллет локализована либо в факеле дутьевой горелки, либо в чашке ретортной горелки. А потому нет необходимости делать весь котле из чугуна, как в случае с угольными или дровяными котлами.

Пеллетный котел с бункером

Значит, для установки пеллетного котла не нужен отдельный фундамент или усиленные перекрытия. Обычный котел мощностью в 20-40 киловатт весит от 150 до 300 килограммов, что позволяет устанавливать его на перекрытие самой обычной котельной, без всякого усиления.

В случае, если к котлу вы монтируете бункер большого объема на 0,5 – 1,5 тонны пеллет, то под него придется таки сделать усиленное основание.

Далее, поскольку золы от сгорания пеллет образуется весьма и весьма немного, нет необходимости часто чистить котел и выгребать золу. Достаточно купить пеллетный котел с объемным зольником и чистить котел 1 раз в неделю. Некоторые товарищи подходят к своему котлу 1 раз в месяц, но это уже, я считаю, перебор. За котлом надо следить и обслуживать его.

Преимущества установки в доме

Преимущества установки пеллетного котла:

  • компактность по сравнению с другими твердотопливным оборудованием;
  • относительно доступная цена;
  • экономичное топливо, сгорает полностью, обладает высокой теплоотдачей;
  • недорогое топливо;
  • не требуется разрешение на установку – не придется мыкаться по инстанциям;
  • не нужны газопроводы или цистерны для хранения дизтоплива – пеллеты можно хранить в любом сухом месте;
  • высокий КПД – производители заявляют КПД для котлов на пеллетах более 90 % (некоторые даже 95%);
  • экологичность топлива – пеллеты изготавливаются из отходов древесины, шелухи семечек и других отходов сельского хозяйства; при сгорании в атмосферу выбрасывается минимум вредных веществ и СО²;
  • древесина является возобновляемым ресурсом;
  • автоматизированная загрузка топлива, возможность загрузить бункер на несколько дней;
  • затухание огня не опасно для людей – при этом не образуется вредных веществ;
  • чистое топливо – не загрязняет помещение, полностью сгорает и не образует золу; небольшое количество сажи можно использовать как удобрение;
  • сажи образуется мало, что урежает обслуживание (чистку) топки и дымоходов.

Нормы и требования к установке

Установка котлов длительного горения с автоматической загрузкой пеллет проводится с учётом существующих правил противопожарной безопасности (ППБ):

  • размещение в отдельном помещении – котельной (подвале или пристройке);
  • покрытие пола в комнате с котлом исключительно из негорючего материала;
  • помещение без повышенной влажности, оснащённое системой вентиляции;
  • минимальное расстояние от котла до места хранения пеллет – не менее 1 м;
  • несгораемая перегородка между внешним топливохранилищем и котлом;
  • организация дымохода в соответствии со строительными нормами СП и СНиП.

Несмотря на то, что перед установкой пеллетного котла не нужно обращаться ни в какие контролирующие органы (для согласования и экспертизы), как показывает практика самостоятельно выполнить монтаж и подключение погодозависимой техники довольно сложно, поэтому эти дела лучше доверить профессионалам.

Место для установки

Помещение котельной должно соответствовать требования пожарной безопасности. ПК должен стоять на негорючем подиуме, расположенном выше поверхности пола для того чтобы при эксплуатации или ремонте не возникли опасные ситуации:

  • возгорание топлива;
  • получения ожогов во время обслуживании ПК;
  • отравление монооксидом углерода при слабой тяге и неработающей вентиляции.

Для повышения надежности работы оборудования на котле устанавливается автоматика безопасности, укомплектованная датчиками температуры и давления.
Для эффективной работы системы в целом при монтаже ПК размещают бак-аккумулятор. Поэтому для него потребуются дополнительное место из расчета 50.0 л на 1 кВт мощности котла. Оптимизация тепловой схемы путем использования бака приводит к экономии 30% топлива, и защищает ПК от перегрева.

Установка пеллетного котла: схема обвязки и советы по монтажу

Суммарный вес оборудования по данной схеме имеет большую величину, что нужно учитывать при расчете нагрузки на пол котельной.

Кроме того, площадка под агрегатом должна быть хорошо заизолирована, в противном случае будет постоянно протекать процесс конденсации под устройством.

Необходимые инструменты и материалы

Установка пеллетного котла: схема обвязки и советы по монтажу

Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:

  1. Насос для циркуляции теплоносителя в контуре.
  2. Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
  3. Коллектор для распределения теплоносителя по контурам отопления.
  4. Грязевик для удаления мусора из сетевой воды.
  5. Радиаторы отопления
  6. Бойлер косвенного нагрева.
  7. Полипропиленовые трубы для внутриквартирной системы отопления.
  8. Металлические трубы для обвязки котла.
  9. Предохранительный клапан для защиты ПК от резкого скачка давления.
  10. Запорно-регулировочная арматура.
  11. Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
  12. Набор инструментов.

Монтаж пеллетного котла

К монтажу ПК предъявляют высокие требования. Это связано с тем, что по технологии влажность топлива должна быть минимальной, тогда теплоноситель разогреваются до высоких рабочих температур.

Неправильный монтаж приведет к нарушению условий эксплуатации котла и его вспомогательных элементов, что создаст аварийную ситуацию и выходу оборудования из строя.

В соответствии с требованиями пожарной безопасности обвязка теплоэнергетического оборудования производится только металлическими трубопроводами. Полипропиленовые конструкции применять нельзя, так как температура горячей воды на выходе из ПК превышает рабочие допуски полимеров.

Для обеспечения надежности работы котельной рекомендуется в качестве электропитания подключить две разные фазы. Одна для функционирования ПК и вспомогательного оборудования, а другая для нужд освещения.

Это существенно упрощает выполнения ремонтных работ основных узлов, чтобы не делать их в темноте. Кроме того, независимое освещение фронта котла поможет качественно выполнять регламентные работы по обслуживанию.

После проверки оборудования по проектным спецификациям переходят к непосредственному монтажу.

Алгоритм монтажа:

  1. Установка ПК, соединение газовоздушного тракта с дымовой трубой.
  2. Монтаж пеллетного бункера.
  3. Подключение топливного шнека.
  4. Сборка и настройка панели управления ПК: манометра, предохранительного клапана и воздухоотводчика.
  5. Обвязка манометрами и термометрами циркуляционного насоса.
  6. Монтаж автоматики контроля нагрева обратного теплоносителя.
  7. Размещение резервного электропитания и стабилизатора напряжения.


Перед запуском выполняют пуско-наладочные работы:

  • проверка на соответствие собранной схемы котельной проекту;
  • проверка герметичности газового тракта;
  • опрессовка ПК и отопительной системы;
  • проверка работоспособности автоматики безопасности;
  • контрольный пуск, замер рабочих параметров и выполнения комплекса наладочных работ.

После завершения монтажно-строительных работ проводят настройку иначе оборудование будет работать с низким КПД, перерасходами по топливу и электроэнергии.

Сколько топлива понадобится на отопительный сезон?

Расход пеллет (Мх) за ограниченный период времени считается по формуле:

Мх=X/теплоёмкость топлива

, где Х – теплопотери в течение отопительного сезона, определяемые по формуле:

X = S×D×24×0,9×70

  • , где S – отапливаемая площадь дома с учётом всех жилых и бытовых помещений;
  • D – продолжительность отопительного сезона;
  • 24 – количество часов работы котла в сутки;
  • 0,7 – коэффициент работы котла;
  • 70 – средняя теплопотеря в час (для типового жилого дома).

Для расчёта можно взять дом 150 м2 из предыдущего примера. Если отапливать его около 6 месяцев (175 дней) в году, то теплопотери составят X = 150×175×24×0,7×70= 30870 кВт за весь сезон или 177 кВт за день. Соответственно расход пеллет за этот же срок будет равен М1=30870/5=6174 кг (сезон) и М2=177/5=36 кг (день).

Затраты на отопление в месяц вычисляются путём умножения среднесуточного расхода пеллет на число дней и цену пеллет за 1 кг, т. е. 36×30×8,5=9180 рублей.

Типичные ошибки

Если пренебрегать правилами установки, то уже при первом запуске устройства возникнут проблемы. Самыми распространенными ошибками монтажа являются:

  • Слишком быстро появляется нагар, котел плохо дает тепло, хотя все настройки на панели выставлены правильно. Причина: при монтаже проигнорировали установку установкой системы контроля за уровнем нагрева обратной воды. Это серьезная ошибка, которая может в скором времени привести к выходу отопительной системы из строя.
  • Возникает слишком много конденсата. Причина может быть в том, что температура в помещении ниже +10 градусов. Это создает резкие температурные перепады при включении-выключении устройства. Если конденсат образуется под котлом, то значит, его поставили на неправильное основание (ситуацию исправит теплоизоляция пола).
  • Возникает утечка пиролизных газов. Причина: при монтаже не была обеспечена герметизация котла, топливного бункера, дымохода.
  • Котел коптит, в зольнике остаются несгоревшие до конца пеллеты. Причина: установлены некорректные настройки, требуется повторная наладка системы.
  • Горелка регулярно гаснет. Причина: в помещении не обустроено приточное вентиляционное отверстие, устройству не хватает кислорода.

Вывод

Установка пеллетного котла – процесс сложный и требует большой внимательности. От правильности монтажа и настройки зависит работоспособность и безопасность устройства. Вот почему при отсутствии нужных навыков работ с подключением отопительной и водопроводной системы, лучше доверить это дело специалистам.

Источники:

  • https://tehno-gid.net/dacha/kotly-na-pelletnom-toplive-ustrojstvo-printsip-raboty-luchshie-modeli.html
  • https://remont-system.ru/kotly/kak-vybrat-pelletnyy-kotel-dlya-otopleniya-chastnogo-doma
  • https://eco-kotly.ru/otopitelnye-kotly-na-pelletah-mehanizm-raboty-vidy-kriterii-vybora/
  • https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html
  • https://MirCli.ru/kotly-otopleniya/pelletnye/
  • https://GradusPlus.com/kotly/tverdotoplivnye/pelletnye-kotly-s-avtomaticheskoj-podachej-topliva/
  • https://kotlobzor.ru/princip-raboty-pelletnogo-kotla/
  • https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/pelletnyj-kotel/printsip-raboty-pelletnogo-kotla.html
  • https://kotle.ru/tverdotoplivnye/ustanovka-pelletnogo-kotla
  • https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/pelletnyj-kotel/ustanovka-pelletnogo-kotla-svoimi-rukami.html
Читайте также:  Дровница своими руками: простые и сложные варианты, материалы, пошаговые инструкции, 200+ реальных фото
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
