Как сделать банную печь из трубы самостоятельно?

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Самодельная печь для бани из трубы горизонтальная

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Плюсы и минусы

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Фото — Вариант круглой печи из трубы

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

  • центральная шахта (райзер): 700-1100;
  • промежуток между стенками: 250-380;
  • участок под лежанкой: 30-90.

Как сделать банную печь из трубы самостоятельно?
На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Если печь ракета своими руками создана правильно, обеспечиваются благоприятные условия для образования низкомолекулярных углеводородных соединений. Обогревающие устройства такого типа способны обеспечить КПД более 90%. Аналогичные решения используют при конструировании бытовых котлов на твердом топливе длительного горения.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Как сделать банную печь из трубы самостоятельно?

Как сделать банную печь из трубы самостоятельно?

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Как сделать банную печь из трубы самостоятельно?

Как сделать банную печь из трубы самостоятельно?

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Как сделать банную печь из трубы самостоятельно?

Как сделать банную печь из трубы самостоятельно?

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой.

Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку.

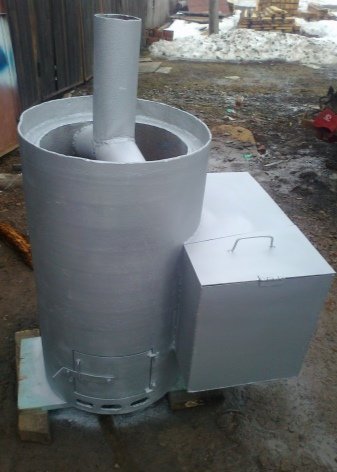

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя.

Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла.

Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды.

Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади.

Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

  1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
  2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
  3. Обработка вырезанных частей и изготовление из них дверец печи.
  4. Сваривание колосниковой решетки из арматуры.
  5. Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище.

Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран.

Особенности и отличия конструкций котлов

Если в хозяйстве есть несколько больших листов прокатной стали, можно сварить прямоугольную конструкцию. Однако такие агрегаты имеют ряд существенных недостатков:

  • Прямоугольные системы имеют большое количество сварных соединений. Учитывая, что это банная печка, находящаяся в небольшом закрытом помещении, качество таких швов должно быть очень высоким. Услуги профессионального сварщика стоят достаточно дорого. В итоге, самодельный агрегат прямоугольной конструкции может превзойти по затратам покупной. Распределение теплоты от сгорания дров в объеме угловатой формы проходит значительно хуже и требует большее количество дров для протопки бани.
  • Круглая форма топливной камеры обеспечивает лучшую циркуляцию дымовых газов. Отсутствие углов в печах круглой формы облегчает удаление остатков горения из зольной камеры. В прямоугольных системах между дверцей поддувала и дном зольника обязательно есть небольшой порог, в котором скапливается зола. В печи, сделанной из баллона, этот переход закруглен за счет естественной формы кожуха.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
Читайте также:  Печь длительного горения Бубафоня

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

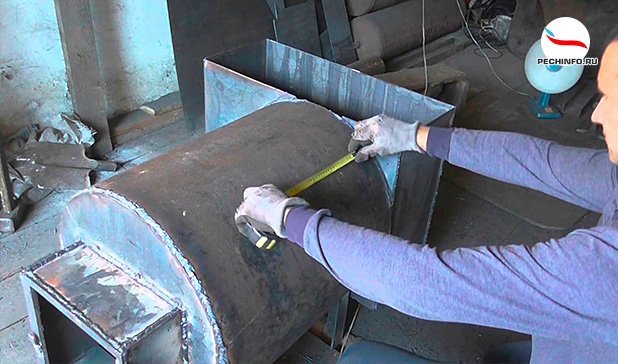

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

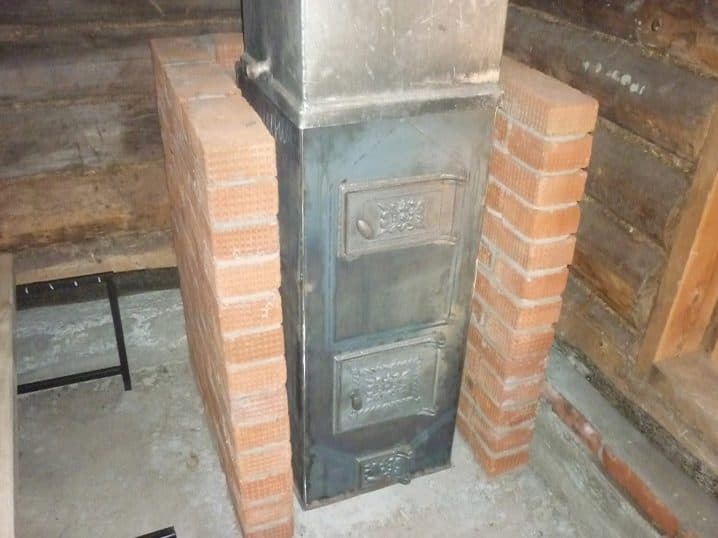

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

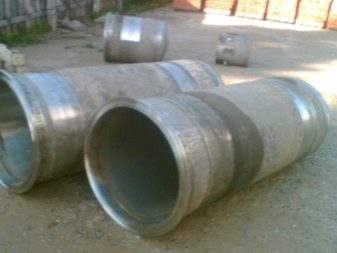

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

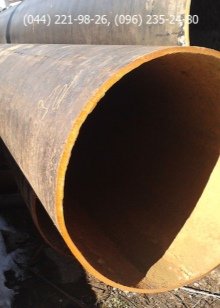

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Читайте также:  Финские печи для бани Харвия

Как сделать банную печь из трубы самостоятельно?

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Как сделать банную печь из трубы самостоятельно?

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

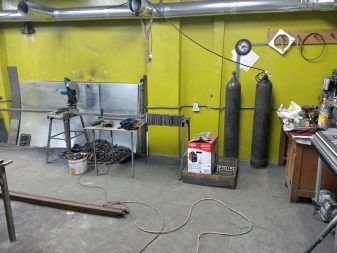

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Как выбрать трубу?

Выше нам уже встречались цифровые обозначения типоразмеров труб. Теперь посмотрим подробнее, что они значат и как с толком воспользоваться этими сведениями для дальнейшего.

5646848648
В спецификациях круглые стальные трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики. Для профильных труб первые 2 цифры максимальные размеры сечения, тогда 3-я – толщина стенки. Единицы измерения по умолчанию миллиметры; иные указываются явно. Напр., «корпус – труба 530х10» значит, что он сделан из трубы с внутренним диаметром 530 мм и толщиной стенок 10 мм, т.е. внешний диаметр заготовки будет 550 мм плюс-минус 5,3 мм, т.к. допуск на поперечник обычной трубы дается 10% от внутреннего диаметра. В основном допуск расходуется на эллиптичность трубы.

Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

Примечание: для самодельной печи по возможности нужно выбирать обрезки спиральных труб. Они точнее, менее эллиптичны, чем прямошовные, из более качественной стали, а продаются все равно по цене металлолома. Цельнотянутые (бесшовные) трубы еще лучше, но годятся только для мелких деталей, максимальный диаметр – 250 мм.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  5. Сверху необходимо положить рубероид, он защитит от влаги.
  6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи. Оптимальные характеристики дымоходов

Оптимальные характеристики дымоходов

Параметр Значение
Температура газов на выходе дымохода +120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.
Читайте также:  Как правильно топить печь

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Совет Иллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

  1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
  2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
  3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
  4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
  5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
  6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
  7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
  8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
  9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
  10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
  11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
  12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

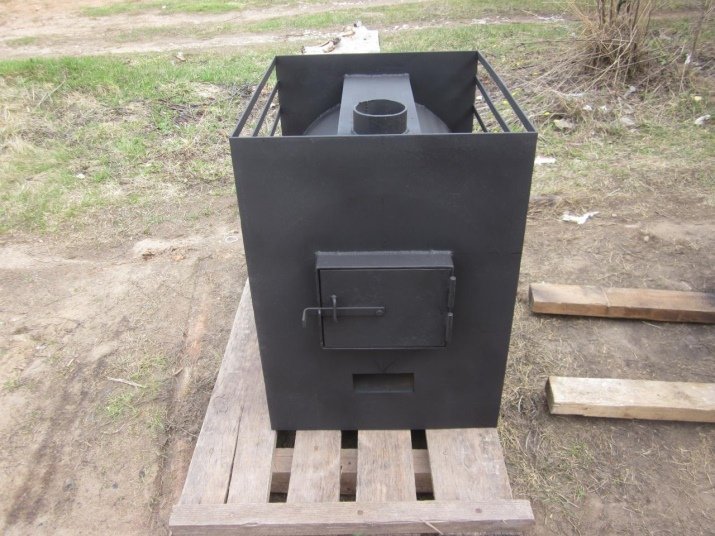

Как сделать банную печь из трубы самостоятельно?
Как сделать банную печь из трубы самостоятельно?

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

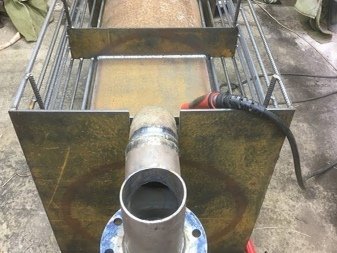

Как сделать банную печь из трубы самостоятельно?

Пробная топка

  1. Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
  2. Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
  3. Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

Возможные ошибки в процессе изготовления

Если готовая конструкция работает не так, как хотелось бы, скорее всего, в процессе изготовления и монтажа печи была допущена ошибка.

Если происходит быстрое удаление тепла из печи, внутри дымоходной трубы необходимо установить подвижную задвижку.

Большое скопление сажи внутри горизонтальной печи может привести к ее возгоранию. Решить проблему поможет дожигатель в виде двух загнутых в сторону трубы металлических трубочек, установленных на одной из стенок конструкции. В результате снизится количество копоти, а топка будет лучше насыщаться кислородом, в результате чего произойдет полное догорание дров.

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

  1. Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
  2. В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
  3. Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
  4. Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
  5. Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
  6. Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Частые ошибки и проблемы при установке

Самой главной ошибкой является установка без испытания. Для этого готовую каменку устанавливают на улице, загружают камни, сильно протапливают. Если есть неплотности в корпусе, будет виден дым – эти места следует подварить. Камни могут выделять газы с неприятными запахами – в таком случае камни следует заменить, особенно, если это запах сероводорода.

Основные требования к безопасности баньки – пожаробезопасность и защита от ожогов. Очень серьезной ошибкой является отсутствие негорючего основания под корпусом и отсутствие теплоизоляции стены – это прямая дорога к пожару.

Нельзя устанавливать полки близко к корпусу и тем более так, чтобы древесина соприкасалась с горячим металлом.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Печи из трубы: чем хороши, делаем своими руками для бани и хозяйства - удачные конструкции

Источники:

  • https://moidacha.ru/banya/pech/chertezhi-i-izgotovlenie-pechi-dlya-bani-iz-truby-svoimi-rukami-samodelnye-varianty
  • https://fgpip.ru/pravila-i-bezopasnost/samaya-luchshaya-bannaya-pech-iz-truby.html
  • https://ProUteplenie.com/otoplenie/pechi-iz-truby-chem-horoshi-delaem-svoimi-rukami-dlya-bani-i-hozyaystva-udachnye-konstruktsii
  • https://dymohod-msk.ru/pec-dla-bani-iz-truby/
  • https://stroy-podskazka.ru/banya/pechi/dlya-bani-iz-truby/
  • https://par-torg.com/pec-v-banu-iz-truby-svoimi-rukami-gorizontalnaa-i-vertikalnaa-konstrukcii-certezi-i-foto/
  • https://o-vannoy.ru/pechi/iz-truby-svoimi-rukami/
  • https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-iz-metalla/vertikalnaya-pech-iz-truby-dlya-bani-svoimi-rukami.html
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
