Как установить вертикальные батареи отопления?

Что собой представляют вертикальные радиаторы отопления

В квартирах и частных домах классической планировки батареи принято устанавливать под подоконниками. Этим обусловлено то, что большинство радиаторов имеют высоту секции от 380 до 750 мм. Для повышения производительности (теплоотдачи) наращивают количество секций, увеличивая эффективную поверхность.

Радиаторы отопления при панорамных окнах
Согласитесь, выглядит не гармонично.

В последнее время дизайнеры используют новые схемы планировок, например, панорамное остекление с минимальными проёмами между окнами. Установить конвекторы в таких случаях затруднительно, а внешний вид конструкции мало подходит для жилых помещений.

Вертикальные радиаторы отопления с панорамными окнами
Другое дело – вертикальная конструкция.

Ситуацию можно исправить, смонтировав высокие вертикальные батареи отопления, которые обладают большей поверхностью, а значит и производительностью.

Вертикальными принято называть радиаторы, высота секций которых, значительно превосходит ширину прибора.

Фото классических и дизайнерских решений в интерьере дома

Zehnder Charleston 2180
ZEHNDER 2180
Purmo Delta 1500х200
 GUARDO PILON S4H

Для частного дома или квартиры?

Компаний, специализирующихся на производстве РО, насчитываются десятки и сотни. Конкуренция бешеная. Маркетологи придумывают все новые аргументы в пользу своей продукции. Это делает выбор по характеристикам богаче, а совершение покупки обычным покупателем – сложнее. Давайте начнем с самого простого.

Если вам нужен прибор для частного дома или квартиры с индивидуальной системой отопления, то выбирайте по мощности и дизайну. Т.е. увидели понравившуюся внешне модель, подобрали ее по мощности/размеру – и все. Для квартиры в многоэтажном доме, куда теплоноситель подается по трубам централизованной системы отопления, нужно учитывать еще и рабочее давление, установленное производителем. Оно не должно быть ниже 10-12 атмосфер. В противном случае конструкцию порвет при подаче воды.

А теперь разберемся с видами радиаторов отопления, по традиции представив данные в виде «крохотной» таблицы.

Варианты приборов и их особенности Критерий сравненияРазновидностиХарактеристики
Исполнение Секционные
  • + удобно варьировать мощность устройства, изменяя количество секций
  • – разборная конструкция
  • – риск протечек в стыках при низком качестве прокладок
Трубчатые
  • + аналогично секционным, но без их недостатков
  • – высокая стоимость
Панельные
  • + минимальный риск протечек, проще подобрать по размерам, быстрое регулирование температуры РО (за счет меньшего объема теплоносителя внутри)
  • – многие модели рассчитаны на относительно низкое давление и пригодны только для использования в частных домах, где предусмотрена отопительная система с циркуляционным насосом
Материал радиатора Чугун
  • + долговечные, недорогие
  • – тяжелые, только секционные, с высокой тепловой инерцией, что не позволяет быстро регулировать температуру в помещении, дизайн доступных приборов на любителя — более интересные модели стоят дорого
Сталь
  • + разнообразие видов конструкций из этого материала, быстрый прогрев, доступная цена
  • – подверженность коррозии, вызванное использованием некачественных сплавов. Ввиду относительной простоты производства, можно столкнуться с недорогой продукцией недобросовестных производителей. Соответственно, такие компании используют самую дешевую сталь, при этом толщина стенок радиатора — минимальная. Все это становится причиной быстрого выхода из строя РО.
Алюминий
  • + легкие и долговечные, простой монтаж, за счет низкой тепловой инерции позволяют быстро изменять температуру в помещении
  • – дороже стальных, за счет особых требований к теплоносителю — подходят только для индивидуальных систем отопления (в частных домах или квартирах с отопительным котлом)
Биметалл (сталь+алюминий)
  • + считаются более долговечными, чем алюминиевые и стальные
  • – высокая цена
Медь
  • + долговечные, высокая теплоотдача
  • – недопустимо прямое подключение к стальным трубам, высокая стоимость, невозможность окрашивания
Материал прокладок Силикон Выдерживает высокие температуры, эффективно компенсируя расширение металлических конструкций. Идеальный вариант для систем отопления с низким давлением, например, в частных домах.
Паронит Паронит представляет собой прессованную резину с примесью асбеста и других компонентов. Долговечен, выдерживает высокие температуры. Применяется чаще всего в централизованных системах отопления.
Фторопласт Изделие из термостойкого полимера, устанавливаемое без смазки. Выдерживает воздействие любых видов теплоносителей.
Картон Пропитанный масляной краской, специальный картон успешно справляется со своей функцией в алюминиевых и биметаллических РО, установленных в частных домах.
Теплоноситель Вода Речь не о простой воде, а о специально подготовленной. Именно такая циркулирует в централизованной системе отопления. В ней лимитируется содержание солей жесткости (из-за которых в трубах образуются солевые отложения — накипь) и кислорода (из-за которого материал корродирует, разрушается). Требования к воде в ЕС и РФ отличаются, поэтому при покупке радиатора отопления зарубежного производства рекомендуется учитывать и химический состав воды в вашей системе отопления. Его при желании можно узнать в ЖЭС.
Антифриз Антифризы или «незамерзайки» применяются для систем с индивидуальным контуром отопления. Они нужны в случае риска замерзания теплоносителя из-за отключенного котла. Как известно теплоноситель всегда в системе. Если, например, зимой вода в системе замерзнет, то из-за расширения она порвет трубы, радиатор и т.п. Антифризы при средних минусовых температурах не мерзнут. В качестве таких теплоносителей могут выступать этиленгликоль, пропиленгликоль, спиртовые растворы.
Место установки Стационарные Традиционные радиаторы отопления, установленные в большинстве квартир. Крепление к стене осуществляется с помощью специальных штырьевых или угловых кронштейнов
Напольные То же, что и стационарные приборы, только устанавливаются на специальные ножки.
Рабочее давление* до 10 атм. Такие значения преимущественно характерны для приборов панельного типа.
до 20 атм. и выше Для трубчатых и секционных РО.
Межосевое расстояние 350, 400, 500, 600, 700 мм Расстояние между осями горизонтальных коллекторов, по которому подбирают устройство для подключения к имеющейся разводке труб.
Способ подключения Боковое одностороннее. (подвид бокового подключения) Самое распространенное и эффективное решение в плане задействования возможностей РО. Подключение сбоку: сверху – к трубе, подающей теплоноситель, снизу – к отводящей.
Диагональное (подвид бокового подключения) Чаще всего используют при подключении длинных приборов (от 2 м и выше), что позволяет равномерно распределить теплоноситель по всему объему конструкции. Подвод сверху, отвод – от нижней противоположной стороны.
Седельное (подвид бокового подключения) Для секционных РО при невозможности использования других способов. Подвод и отвод сбоку снизу по разные стороны прибора. Мощность теплообменника в таком случае может упасть на 10-20%.
Нижнее Для подключения панельных РО при скрытой под полом разводке труб. Подвод и отвод снизу на небольшом расстоянии. Эффективность работы радиатора ниже, чем при боковом и диагональном подключениях.
Тепловая мощность** значения в широком диапазоне Характеризует способность радиатора передавать определенное количество тепла от теплоносителя в помещение за час работы. Зависит не только от размеров и устройства РО, но и от температуры теплоносителя, а также воздуха в помещении.
Размеры В среднем: высота от 260 до 800 мм, ширина от 270 до 1800 мм, глубина от 50 до 100 мм Напрямую влияют на тепловую мощность прибора, т.к. от этого зависит объем циркулирующего в приборе теплоносителя.
Читайте также:  Как просто быстро и легко сделать садовый измельчитель для веток и травы – Мои инструменты

* Перед выбором прибора нужно уточнить в ЖЭС максимальную величину давления в системе отопления. Помните, что для централизованной системы отопления подходят все радиаторы, кроме алюминиевых!

** Нас часто спрашивают о том, как правильно выбрать радиатор отопления по мощности. Чтобы упростить жизнь вам и себе, мы разработали удобный калькулятор. Пользуйтесь на здоровье!

Для тех, кто хочет самостоятельно прикинуть тепловую мощность, можно воспользоваться следующей методикой. Определяем требуемые значения на единицу площади помещения: 100 Вт/м2 – одно окно и одна внешняя стена; 120 Вт/м2 – одно окно и две внешние стены (угловое помещение); 130 Вт/м2 – два окна и две внешние стены (угловое помещение). Например, есть угловая комната 20 м2 с двумя окнами. Тогда ориентировочная мощность РО составит: 20 × 130 = 2600 Вт. Сделаем поправку на то, что паспортные характеристики радиаторов привязаны к идеальным условиям работы устройства – 10% вполне достаточно. Итого получаем потребную тепловую мощность: 2600 × 1,1 = 2860 Вт.

Остается только определиться с нужной моделью, которую вы можете найти среди 20 отобранных нами приборов.

Краткая характеристика моделей РО из рейтинга Марка и страна производстваМодель и размеры секции/панели (Ш×В×Г)Материал, номинальный тепловой поток на секцию/панель, ВтПримерная цена за единицу/секцию
1. Global (Италия) STYLE PLUS 500 (80×575×95) биметалл, 185 от 1041 руб.
2. RIFAR (РФ) ALP-500 (81×570×75 мм) биметалл, 158 от 630 руб.
3. SIRA (Италия) RS 500 (80×572×95) биметалл, 201 от 850 руб.
4. RIFAR (РФ) Monolit 500 (80×577×100) биметалл, 196 от 850 руб.
5. Royal Thermo (Италия) PianoForte 500 (80×591×100) биметалл, 185 от 1500 руб.
6. Global (Италия) ISEO 500 (80×582×80) алюминий, 180 от 790 руб.
7. Термал (РФ) Стандарт Плюс 500 (79×531×72) алюминий, 198 от 400 руб.
8. Oasis (РФ) Al 500/80 (79×531×72) алюминий, 170 от 420 руб.
9. Sira (Италия) ALICE ROYAL 95/500 (80×580×95) алюминий, 190 от 560 руб.
10. Royal Thermo (РФ) Indigo 500 (80×591×100) алюминий, 185 от 630 руб.
11. Buderus (Германия) Logatrend K-Profil 33 300 1200 (1200×300×155) сталь, 670 от 2000 руб.
12. КЗТО (РФ) Гармония 2-500-12 (70×545×80) сталь, 180 от 2250 руб.
13. Лидея (Беларусь) тип 22 500×1000 ЛУ 22-510 (1000×500×47) сталь, 697 от 2850 руб.
14. Kermi (Германия) FKO 22 0510 (1000×500×100) сталь, 965 от 2650 руб.
15. Viadrus (Чехия) Styl (60×580×130) чугун, 70 от 1500 руб.
16. МЗОО (Беларусь) МС-140М-05 (104×588×140) чугун, 160 от 500 руб.
17. EXEMET (РФ) Modern 3-745/600 (45×745×100) чугун, 102 от 2000 руб.
18. Terma (Польша) Aero H (325×900) сталь, 290 от 41000 руб.
19. Arbonia (Швейцария, Германия) Karotherm KM90 (500×943×22) сталь, 481 от 100000 руб.
20. GuRaTec (Германия) Apollo 765/05 (76×768×250) чугун, 145 от 6600 руб.

Кроме собственно теплообменника не забудьте про регулирующую арматуру (термоголовку) и кран Маевского (если не идет в комплекте), которые нужно покупать отдельно. Это же в некоторых случаев касается и монтажных комплектов. Для однотрубных систем отопления потребуется байпас.

Предлагаем вам небольшой рейтинг, в котором собраны лучшие модели радиаторов отопления. Чтобы было удобно сравнивать, мы постарались подобрать приборы с одинаковым количеством секций — чаще всего их будет 6 шт. Такое пограничное решение является наиболее востребованным для стандартных квартир. Все цены приведены исключительно для сравнения.

Вертикальные радиаторы отопления для квартиры.

Система отопления – важное условие создания в доме комфорта и тепла. Ключевым звеном этой системы являются радиаторы. Но далеко не всегда традиционная батарея может быть размещена в комнате: она может не вписаться в стиль, обстановку или габариты помещения. Выход при этом зачастую находят в использовании вертикальных радиаторов − эстетически и технически привлекательных моделях.

Плюсы и минусы вертикальных радиаторов

Вертикальные радиаторы не имеют слишком больших отличий от традиционных батарей, кроме вытянутой вверх формы. Но можно отметить ряд несомненных преимуществ.

Во-первых, выбор вертикальных радиаторов очень разнообразен. Модели, которые можно сегодня приобрести, выполнены в самых разных цветовых решениях, имеют огромное множество форм и типоразмеров.

  • Во-вторых, важным свойством вертикальных радиаторов является компактность – они могут занимать гораздо меньше места, что для малогабаритных помещений зачастую критично.

  • В-третьих, особое внимание, которое разработчики проявляют к элементам крепления. Поскольку за счет вертикального расположения эти детали оказываются на виду, они, как правило, играют важную декоративную роль, и клиентам предоставляется большой выбор различных вариантов.

  • В-четвертых, монтаж вертикальных радиаторов не отличается большой сложностью, это под силу даже людям без особых специальных навыков. Все, что требуется – четко следовать инструкциям и схемам.

  • В-пятых, возможность установки радиатора на стену вместо традиционной установки под окном. Не так уж редки случаи, когда «подоконный» вариант по тем или иным причинам нежелателен или невозможен. В этом случае вертикальные радиаторы, монтируемые на стену – лучший выход.

  • В-шестых, значительная площадь нагревания. Если вертикальный радиатор не имеет ограничений в установке под окном, то можно позволить ему занять больше места на стене и, следовательно, увеличить теплообмен. Сегодня разрабатываются варианты и для размещения вертикального радиатора в стене.

Есть и особенности, на которые стоит обратить внимание. Например, вертикальные радиаторы за счет оригинальности и размера могут отличаться более высокой стоимостью. Эффективность обогрева может быть снижена за счет того, что часть тепла будет уходить под потолок и в конвекционных процессах задействована не будет. В качестве выхода специалисты предлагают размещение вертикальных батарей ближе к полу.

Классификация радиаторов отопления

Классифицируют вертикальные радиаторы по материалу изготовления, внешнему исполнению и по типу источника тепла. Эти приборы имеют высоту 1-3 метра и схожи со своими горизонтальными аналогами за исключением некоторых особенностей.

Вертикальные отопительные приборы имеют довольно габаритные размеры и вес, поэтому производители стараются не увеличивать нагрузку на стены за счет секций из чугуна.

Кроме того, сложность обработки этого металла не позволяет придавать ему декоративные формы. Эти факторы исключают чугун из материалов для изготовления высоких батарей.
Система обогрева из вертикальных радиаторов
Систему обогрева из вертикальных радиаторов желательно планировать на этапе строительства дома или капитального ремонта квартиры, чтобы можно было спрятать коммуникации за стены

Основными же видами вертикальных радиаторов, в зависимости от материала изготовления, являются:

  • биметаллические;
  • алюминиевые;
  • стальные.

Современные биметаллические отопительные приборы хороши тем, что их трубки и система внутренних каналов изготавливаются из стали, а излучающие тепло ребра – из алюминия. Это позволяет объединить в одном устройстве прочность и износоустойчивость одного металла и хорошие теплопроводящие свойства другого.
Биметаллические вертикальные батареи с нижним подключением
Биметаллические вертикальные батареи отличаются высокой надежностью, потому что содержат минимум резьбовых соединительных элементов, которые могут дать течь

Читайте также:  Изоспан: виды, технические характеристики, инструкция по применению

Кроме того, легкость механической обработки алюминия позволяет варьировать внешний вид и форму радиаторов в широких пределах. Этот металл хорошо окрашивается без потери своих теплопроводных свойств, что позволяет встроить изделия из него в интерьер, выполненный в любой палитре.

Единственным минусом биметаллических изделий является их повышенная стоимость. Стальные отопительные секции характеризуются повышенной прочностью конструкции, но среди всех вертикальных радиаторов они имеют наихудшую теплоотдачу.

Сталь плохо поддается точной механической обработке, поэтому внешний вид батарей из стальных сплавов зачастую не отличается изысканностью. Кроме того, стальные конструкции подвержены коррозии, даже если они покрыты специальным напылением.
Стальные сварные вертикальные радиаторы
У трубчатых стальных радиаторов может быть от двух до шести каналов на каждую секцию, поэтому батарею можно сделать узкой, но глубокой

Секции из стали часто изготавливают в панельном исполнении, что позволяет скрыть трубы и каналы за внешними металлическими пластинами. Плюсом таких радиаторов является их цена, которая ниже, чем у изделий из других материалов.

Алюминиевые секции отопления имеют лучшую теплопроводность среди других материалов. Они быстро нагреваются, но и не держат тепло долго. Алюминий – пластичный материал, поэтому батареи из него отличаются изысканностью дизайнерских форм.
Алюминиевые вертикальные радиаторы в квартире
Алюминиевые вертикальные радиаторы являются наиболее легкими, поэтому могут монтировать даже на межкомнатные перегородки без риска их деформации

Из-за простоты изготовления стоимость алюминиевых радиаторов ниже, чем биметаллических, но и максимальное рабочее давление у них меньше. Слабая прочность не позволяет использовать такие радиаторы в многоэтажных домах и в системах централизованного отопления.

Материал батарей способен влиять на их выбор только при высоком рабочем давлении, поэтому чаще всего изделия покупаются, исходя из их внешнего вида и стоимости.

Чем больше площадь теплоотражающей поверхности обогревающих металлических  элементов, тем выше их эффективность. Поэтому форма конструкции батареи во многом определяет её энергопроизводительность.

Все радиаторы по внешнему исполнению разделяются на:

  • секционные;
  • трубчатые;
  • панельные.

Трубчатые вертикальные батареи состоят из вытянутых в длину секций-труб, соединенных сверху и снизу коллекторами. Для придания элегантного вида отдельные элементы радиатора зачастую изгибают. Такое устройство обеспечивает максимальную теплоотдачу, но для её сохранения необходимо регулярно мыть батареи со всех сторон.
Трубчатый вертикальный радиатор
Преимуществом трубчатых конструкций является возможность произвольного изгиба каналов, что позволяет создавать элегантные формы без ущерба надежности и цене

Изготавливаются такие радиаторы обычно из стали, а отдельные трубы соединяются с коллектором сварочным швом. Секционные батареи состоят из нескольких частей, имеющих плоскую переднюю поверхность.

Они характеризуются следующими особенностями:

  • являются преимущественно биметаллическими или алюминиевыми, что компенсирует снижение рабочей площади при сравнении их производительности с трубчатыми моделями;
  • эстетично вписываются в интерьер;
  • стоят дороже остальных видов батарей;
  • отдают тепло преимущественно путем конвекции;
  • являются разборными, что позволяет набирать произвольное количество секций в одной батарее.

Уход за секционными радиаторами прост и не требует много времени.
Секционные вертикальные радиаторы
Ширину секционных вертикальных радиаторов может произвольно изменять путем добавления новых секций. С помощью специального ключа это сможет сделать каждый хозяин

Панельные батареи имеют неразборную конструкцию, а их передняя панель зачастую представлена единым листом металла или стекла. Особенно популярны модели с зеркальными передними поверхностями, являющиеся самостоятельными предметами интерьера. Они расширяют пространство комнаты, добавляя ей света и внутреннего тепла.
Панельные вертикальные радиаторы
Панельные радиаторы имеют минимальную площадь контакта с воздухом, но обладают утонченной формой и легки в чистке поверхности

При наличии автономной системы отопления энергоэффективность вертикальных радиаторов различного исполнения не имеет принципиального значения, потому что произведенное котлом тепло в любом случае останется внутри помещения.

Вопросам выбора наилучших приборов отопления посвящена следующая статья, подробно разбирающая технические характеристики и аргументы “за и против”.

В большинстве вертикальных приборов отопления в качестве теплоносителя используется вода, которую нагревает газовый котел. Но существуют батареи, использующие для обогрева электрическую энергию. Их внутреннее устройство аналогично таковому в водяных батареях, только роль теплоносителя выполняет специальное масло.
Электрические вертикальные обогреватели
Электрические модели представляют определенную опасность для детей. Кроме того, они довольно мощные, поэтому при некачественном монтаже может произойти возгорание проводки

Использование вертикально ориентированных электрических радиаторов экономически затратно, поэтому они применяются преимущественно для краткосрочного вспомогательного обогрева помещений.

Такое оборудование имеет встроенные механизмы терморегуляции, что позволяет использовать его лишь при падении температуры ниже установленного уровня.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

  • Arbonia;
  • Betatherm;
  • Jaga;
  • Caleido;
  • Enix;
  • Korado;
  • Fondital;
  • Global;
  • Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Галерея изображенийФото из Алюминиевые радиаторы желательно подключать по боковой или диагональной схеме. Так обеспечивается их равномерный нагревКонцерн Jaga использует при изготовлении некоторых моделей радиаторов технологию 3-d печатиМощные широкие радиаторы прекрасно вписываются в деловой стиль офисных помещенийМодель радиатора имеет зеркальную поверхность и крючки для навешивания вещейКрасочные вертикальные радиаторы подойдут для детской комнаты или гостиной, обустроенной в ярких тонахПростые трубные вертикальные радиаторы не имеют вычурного дизайна, поэтому подойдут для комнат в стиле Hi-TechПанельные радиаторы производителя Korado, окрашенные в разные цвета, сделают квартиру веселой и уютнойВертикальные радиаторы с подсветкой станут удобным вариантом ночника, особенно в детской комнатеВертикальный радиатор компании GlobalСекция отопления вертикального типа фирмы JagaВертикальный радиатор компании BetathermВертикальная батарея фирмы ArboniaСекция отопления вертикального типа фирмы CaleidoВертикальная батарея фирмы FonditalДекоративный радиатор компании KoradoДекоративный радиатор компании Enix

Читайте также:  Как пользоваться накопительным водонагревателем?

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

В отечественных магазинах представлена продукция еще нескольких десятков других производителей вертикальных радиаторов, но их продукция отличается ограниченным ассортиментом или ценой, не соответствующей уровню качества.

Интересной новинкой на рынке приборов для систем отопления являются вакуумные радиаторы. Со спецификой их устройства и действия ознакомит рекомендуемая нами статья.

Выбор модели радиатора отопления

Качество обогрева помещений зависит от трех главных параметров отопительных приборов:

  • площади теплообмена радиаторов;
  • особенности их конструкции;
  • материала изготовления.

Предлагаемый производителями ассортимент батарей представляет собой огромное количество моделей с самыми разными характеристиками. Кроме того, фирмы, выпускающие радиаторы, уделяют особое внимание их дизайну, поскольку внешний вид такого оборудования играет немаловажную роль. Благодаря такому широкому ассортименту представленных на рынке изделий потребители могут подобрать отопительные приборы, которые впишутся в любой интерьер.

В каждом жилом помещении обязательно устанавливается радиатор. Способ поддержания комфортного температурного режима в квартире зависит от модели радиатора: это может быть прямое излучение тепла или создание воздушных конвективных потоков. Степень обогрева комнаты напрямую связана с площадью батареи: чем больше ее поверхность, тем сильнее теплоотдача. Стандартно монтаж радиаторов в помещении выполняется непосредственно под окнами, но иногда подобная установка отопительных приборов становится невозможной, в частности, если подоконник в комнате расположен очень низко. В таких случаях идеальным выбором оказываются вертикальные радиаторы.

К общепризнанным достоинствам вертикальных радиаторов относятся:

  • компактность;
  • богатая цветовая гамма;
  • стильный дизайн.

Кроме того, любой вертикальный радиатор обладает большой теплоотдачей, что позволяет снизить температуру теплоносителя, если устройство подключено к автономной отопительной системе.

Эти отопительные приборы отличаются большим разнообразием дизайнерских решений. Например, в продаже имеются изделия в форме восьмерки или в виде зеркальной панели, создающие особый декоративный эффект.

При установке вертикального прибора отопления не возникает никаких проблем – устройства легко крепятся к стенам из любых материалов. Для монтажа не требуется профессиональных навыков и наличия специальных инструментов.

Рейтинг ТОП-10 лучших трубчатых радиаторов отопления 2020-2021 года

МестоНаименованиеЦена
ТОП-10 лучших трубчатых радиаторов отопления в соотношении цена/качество
1 Arbonia 2180 с боковой подводкой Узнать цену
2 Arbonia 2180 с нижней подводкой Узнать цену
3 Zehnder Charleston 2180 1792 с нижней подводкой Узнать цену
4 Arbonia 3180 с боковой подводкой Узнать цену
5 Irsap Testi2 1800 с боковой подводкой Узнать цену
6 Arbonia 2057 с нижней подводкой Узнать цену
7 Arbonia 2057 570 810 с нижней подводкой Узнать цену
8 Zender Charleston 2180 1792 460 с нижней подводкой Узнать цену
9 Zender Charleston 2180 1792 184 с нижней подводкой Узнать цену
10 Zender Charleston 2180 1792 368 с нижней подводкой Узнать цену

Как выбрать и на что обратить внимание

Трубчатые радиаторы различаются по своим техническим характеристикам, размерам, производителям и многим другим параметрам.

Для того, чтобы подобрать оптимальный вариант, нужно учесть несколько факторов:

  • Площадь отапливаемого помещения;
  • Диаметр труб радиатора;
  • Место установки радиатора отопления;
  • Способы подключения к системе отопления.

Трубчатые радиаторы могут быть вертикальными, горизонтальными, могут иметь оригинальную необычную форму и вместе с функцией обогрева комнаты являться частью дизайнерского оформления.

Трубчатые радиаторы делают высотой от 0,3 м до 3 м. Высокие вертикальные радиаторы могут быть установлены в качестве перегородки в комнате, а также использоваться в качестве барной стойки, колонны, скамьи.

Секция радиатора может состять из 1 — 6 трубок, что позволяет повысить тепловую мощность за счет повышения площади поверхности нагрева и большего объема теплоносителя в трубах радиатора.

Производители предупреждают о том, что такие отопительные приборы лучше устанавливать в индивидуальных домах или домах низкой этажности, до 5 этажей.

В высотных зданиях могут возникнуть резкие скачки давления, превышающие 10 атм, что может вызвать протекание радиатора.

Трубчатые радиаторы часто используют в медицинских и детских учреждениях из-за их высоких гигиенических свойств, легкости обработки и безопасности (отсутствие острых углов).
2

Установка

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены. Еще до этапа монтажа следует продумать способы регулирования термопроцессов. Обычно для этого используются клапаны и краны, монтируемые на входных трубах. Они помогут остановить подачу теплоносителя в случае аварии.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

Необходимо также позаботиться об установке клапана, с помощью которого из батарей спускается воздух. Подобные мероприятия позволяют избежать образования воздушных пробок в каналах и увеличить эффективность радиаторов. Обо всех приспособлениях ввода-вывода желательно позаботиться на этапе монтажа, поскольку дополнения и переделки уже установленной системы обходятся недешево.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

В вертикальных батареях обычно используется нижнее подключение, а все монтажные узлы скрываются в стене или специальной коробке. Гораздо реже используется боковое подключение. Главным его недостатком является неполное удаление теплоносителя из труб (он может оставаться там даже в летнее время), что неблагоприятно для состояния радиатора.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

К отопительной системе радиаторы подключаются аналогично типовой схеме подключения. Для этого могут применяться стальные, пластиковые и металлопластиковые трубы.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

Гальванические трубы (например, из меди с алюминием) использовать нельзя.

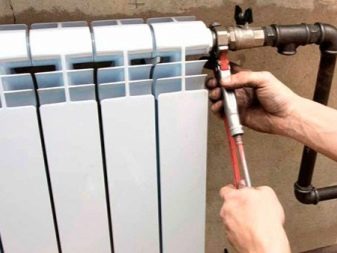

Пошаговая установка вертикальных радиаторов выглядит следующим образом:

  • Производится сборка комплекта, в том числе установка прокладок, заглушек, терморегулирующей и запорной арматуры.
  • Монтируется клапан Маевского.
  • Осуществляется разметка мест крепления кронштейнов.
  • Монтируются опоры.
  • На кронштейны навешивается радиатор, повторно проверяется точность установки.
  • По схеме выполняется подключение батарей.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

Советы

Перед установкой алюминиевых систем рекомендуется их промыть, главное – не использовать для этого щелочь. Стена, на которую навешивается батарея, дополнительно армируется. Кроме того, необходимо дополнительно отделать ее огнеупорным материалом, например, нанести специальную штукатурку. Такой тип отделки повысит огнестойкость поверхности, но не увеличит ее толщины.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

Точки крепления должны равномерно распределяться по всей поверхности батареи, быть прочными, без дефектов и повреждений. Масляные модели можно монтировать лишь в таких местах, где минимизирован риск их возгорания. Такие системы не выносят механических повреждений, поэтому их лучше защищать специальной сеткой.

Как установить вертикальные батареи отопления?
Как установить вертикальные батареи отопления?

Источники:

  • https://GradusPlus.com/radiatory-otopleniya/vidy/vertikalnye/
  • https://CdelayRemont.ru/20-luchshih-radiatorov-otopleniya
  • https://www.warm-market.ru/collection/vertikalnye-radiatory-otopleniya
  • https://sovet-ingenera.com/otoplenie/radiator-obogrev/vertikalnye-radiatory-otopleniya.html
  • https://www.mtk-gr.ru/katalog/vertikalnye-radiatory-otoplenija
  • https://Tekhnik.top/luchshie-trubchatye-radiatory-otopleniya-rejting/
  • https://stroy-podskazka.ru/otoplenie/radiatory/vertikalnye/
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
