Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др

О проблемах скопления воздуха в отопительной системе

В закрытых отопительных системах воздух скапливается в батареях по нескольким причинам. При нагреве теплоносителя в нем образуются пузырьки. При заполнении системы вместе с водой может поступать воздух. По этой причине рекомендуется делать это медленно, особенно в сложных системах со множеством поворотов. Завоздушивание труб происходит также после локального ремонта трубопровода.

К чему это приводит?

  • Во-первых, может нарушиться процесс распределения тепла. Из-за воздушной пробки радиатор сверху будет чуть теплым, а снизу совсем холодным.
  • Во-вторых, из системы могут раздаваться посторонние звуки: шипение, бульканье и т.д.
  • В-третьих, скапливание воздуха может стать причиной возникновения коррозии, особенно в алюминиевых и биметаллических радиаторах.

Избавиться от воздуха в системе отопления поможет кран Маевского. Чтобы стравить воздух, совсем необязательно вызывать сантехника. Можно справиться самостоятельно. Главное – знать, как сделать это правильно.

Причины и признаки образования воздушных пробок в системе отопления

Появление воздушных пробок внутри радиаторов, прежде всего, связано с запуском системы обогрева в начале отопительного сезона и по окончании её капитального ремонта. Но практика показывает, что завоздушивание может происходить во время интенсивной эксплуатации сети отопления. Тому есть несколько причин:

  • незапланированные ремонтные работы (сборка и разборка) элементов системы отопления;
  • перегрев теплоносителя, в результате чего выделяются газы, которые будут завоздушивать батареи;
  • использование загрязнённого теплоносителя с воздушными примесями;
  • заливка в систему дополнительного объёма воды;
  • узлы соединений элементов радиаторов и трубопроводов начинают пропускать воду;
  • при монтаже отопительной системы не соблюдена горизонтальность коллекторов радиаторов;
  • отсутствие автоматики стравливания воздуха;
  • засоренность ржавчиной внутренних проходов в радиаторах;
  • низкое давление в трубопроводах с горячей водой.

Признаками завоздушивания могут быть:

  1. Тактильно ощущают холодные участки поверхности батареи;
  2. Падает температура в помещении;
  3. В автономных системах отопления становится заметным повышение расхода топлива;
  4. В радиаторах слышится, как булькает и журчит теплоноситель.

Опасные последствия завоздушенности батарей отопления

Скопления газов в отопительной системе приводит к образованию воздушных пробок. Радиаторы становятся холодными, насос не может продавить теплоноситель через воздушные заторы. Это может привести к тому, что выйдет из строя не только насос, но и сам котёл. Отсутствие нормальной циркуляции воды в системе вызовет их перегрев и в итоге поломку.

В местах мелкого скопления воздуха, который не сильно влияет на нагрев радиаторов, могут возникнуть очаги коррозии. Кислород активно вступает в связь с металлом батареи, что вызывает появление ржавчины и разрушение стенки сегмента отопительного прибора.

Фото - Результат коррозии коллектора батареи
Результат коррозии коллектора батареи от воздушных пробок

Неравномерный прогрев металла вызывает деформационные усилия, которые отрицательно влияют на плотность соединений элементов радиаторов и труб. В результате возникает протечка системы, и горячая вода будет поступать наружу.

Когда нужно стравливать воздух из батарей

Любой газ намного легче воды, и поэтому, попадая в радиатор, он начинает скапливаться в верхней точке. Если процесс будет продолжаться, то воздух начинает расширяться и опускать уровень воды. В результате 50% объёма радиатора и более может оставаться без воды.  Отопительный прибор практически перестаёт функционировать. Поэтому стравливать воздух из батарей нужно обязательно в любом случае.

Чтобы знать, когда нужно спустить воздух из радиатора отопления в квартире многоэтажного дома, надо понимать, когда чаще всего он туда попадает. Это происходит при следующих обстоятельствах.

  1. По окончании отопительного сезона в летний период службы теплоснабжения осуществляют профилактические мероприятия, в течение которых теплоноситель сливают из системы, как частично, так и полностью. Перед началом холодов в систему заливают новую воду. Вместе с ней в радиаторы попадают газовые смеси.
  2. Владельцы частных домов летом часто сами занимаются ремонтом автономной системой отопления. В результате неумелых действий в систему обогрева заходит воздух.
  3. В многоквартирных домах с чугунными батареями в летний период специально спускают воду. Это делают, чтобы избежать работ по замене прокладок между регистрами. Если в системе оставлять теплоноситель, то старые радиаторы могут потечь в местах соединений секций из-за охлаждения воды и падения давления. Когда придётся запускать систему отопления снова, в неё зайдёт большое количество воздуха.
  4. За летний период объём теплоносителя заметно уменьшается в объёме. При открытии запорной арматуры из-за отрицательного давления заливаемая вода всасывает в себя газы и заполняет ими все стояки.

Как выпустить воздух из радиатора с помощью воздухоотводчика

Выпустить воздух из радиаторов помогут клапаны (они могут быть ручными или автоматическими). Разберем их типы.

Кран Маевского

Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др

Игольчатый клапан, в конструкции которого предусмотрены корпус и винт конической формы – очень плотно закрепленные между собой, что позволяет предотвратить утечку воды.

В кране есть боковое отверстие, позволяющее спустить воздух из теплоносителя посредством отвертки или ключа из комплекта (в некоторых моделях – вручную). При установке крана Маевского нужно следить за тем, чтобы трубка, через которую удаляется воздух, смотрела точно вниз (но не в стену!).

Обратите внимание! К чугунному радиатору следует выбрать автоматический воздухоотводчик.

Итак, как же выпустить воздух из радиатора? Следуйте следующей инструкции:

  1. Возьмите ключ или отвертку, тряпку и поставьте какую-нибудь емкость под кран.

  2. Отключите насос.

  3. Начинайте аккуратно поворачивать кран против часовой стрелки.

  4. Воздух из радиатора вряд ли будет чистым.

  5. Закройте кран после того, как из него потечет вода.

Обратите внимание! Если в системе используется низкокачественная вода, то не будут лишними отсекающие клапаны. Вначале устанавливают предотвращающий скопление мусора клапан, а затем – кран.

Автоматический воздухоотводчик

Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др

Он помогает автоматически спустить воздух из теплоносителя в случае его скопления. Воздухоотводчик имеет латунный корпус, поплавок, шарнирный рычаг и клапан. Запорный колпачок герметичен, подпружинная защита не пропускает в систему мусор.

Принцип работы системы следующий:

  1. Пока не потребуется выпустить воздух из радиатора, клапан прикрыт поплавком.

  2. Для того чтобы выпустить воздух из радиатора, поплавок открывает клапан.

  3. По мере удаления газа воздухоотводчик возвращается в исходное положение.

Помните! Автоматический воздухоотводчик имеет отверстие для восьмигранного ключа или отвертки, посредством которых при возникновении неполадок воздух из радиатора можно спустить вручную.

Сепаратор воздуха

Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др

Это устройство позволяет выпустить воздух из радиаторов в автономных системах. Сепаратор воздуха удаляет накопившийся в системе газ, преобразуя его в пузыри. Прибор используется вместе с сепаратором шлама, выводящим из воды различные загрязнители.

Система имеет следующий вид: металлический цилиндр, на нем – воздухоотвод, под ним – вентиль для сброса шлама. Во внутренней части расположена металлическая сетка, которая создает вихревые потоки. Вода, проходя через систему, наполняется пузырьками воздуха, которые поднимаются и выходят через воздухоотвод. Оставшаяся грязь сливается через кран.

Умение выпустить воздух из радиатора поможет предотвратить серьезные поломки. Также удаляют газ для «профилактики», следует это сделать дважды (чтобы убедиться в отсутствии газа). Однако если в системе отопления есть неисправности, то спустить воздух из теплоносителя нужно несколько раз.

Устраняем воздушную пробку из отопительной системы

Воздушные пробки в трубопроводе и радиаторах отопления нарушают нормальную работу системы и снижают ее теплоэффективность. Удаление воздуха из системы отопления помогает исправить ситуацию. К экстренным мерам придется прибегать заметно реже, если грамотно спроектировать и смонтировать автономную систему, предусмотрев установку воздухоотводчиков во всех проблемных местах.

Как спустить воздух из радиатора отопления
Подготовка системы отопления

Описание процесса

Ослабьте винт

1652_spusk

Вставьте рабочий наконечник отвертки в шлиц винта на кране Маевского. Вращайте против часовой стрелки. Не нужно полностью выкручивать винт. Во-первых, это не ускорит процесс стравливания воздуха, так как отверстие для его выхода очень маленькое. Во-вторых, есть вероятность того, что после окончания работ вам сложно будет вкрутить винт на место, так как сильное давление не даст это сделать. Достаточно одного-двух оборотов винта, чтобы открыть кран. Не прилагайте чрезмерных усилий, чтобы не повредить клапан.

Дайте воздуху выйти

Как только вы ослабите винт, из радиатора послышится шипение. Не пугайтесь – это воздух. Он выходит из бокового отверстия на кране. Кстати, вместе с ним будет выходить и небольшое количество воды, поэтому на пол рекомендуется постелить тряпку. Через маленькое отверстие вода либо будет течь тонкой струйкой, либо просто капать. Но все равно лучше поставить под кран небольшую емкость.

Совет: положение отверстия для выхода воздуха можно регулировать – лучше опустить его вниз, чтобы вода капала в подставленную емкость, а не брызгала на стену.

Закройте кран

1652_spusk2

Как понять, что процесс закончен? Когда польется равномерная струйка воды без пузырьков, а шипение  прекратится. Винт можно закручивать: вставьте отвертку в шлиц и вращайте по часовой стрелке, пока вода не перестанет капать. Вот и все – воздух вышел, радиатор полностью заполнится горячей водой. Теперь вы знаете, как пользоваться краном Маевского и как стравить воздух из системы отопления самостоятельно. Значит, система отопления в вашем доме будет правильно функционировать и эффективность обогрева улучшится.

Читайте также:  Какие требования к санитарным нормам температуры в офисе

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

  • правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
  • использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой. При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу.

Как спустить воздух из радиатора отопления
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как спустить воздух из радиатора отопления
Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают. После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :

  1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
  2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Как спустить воздух из радиатора отопления
Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан.

Как спустить воздух из батарей в частном доме

В частных домах тоже может возникнуть ситуация, при которой в отопительной системе появится воздух. Важно скорее не то, как система отопления в частном доме завоздушена, а то, как избавляться от ненужного воздуха. Универсального решения этой проблемы нет – отопление частного дома обычно проектируется в индивидуальном порядке, поэтому собранная конструкция имеет массу собственных нюансов.
как убрать воздух из системы отопления

Впрочем, во всех типах отопительных систем имеются схожие особенности, которые нужно изучить перед тем, как спустить воздух из батареи:

  1. Если отопление имеет принудительную циркуляцию, то возле насоса всегда устанавливаются специальные воздухоотводящие элементы (как правило, они располагаются или перед насосом, или непосредственно в котле). Воздух в системе при наличии таких элементов чаще всего оказывается из-за их засорения.
  2. Клапаны для отвода воздуха могут устанавливаться и непосредственно на батареи, но только в том случае, если они располагаются выше точки розлива. Если же розлив находится где-то на верхнем уровне, то воздушный клапан нужно искать в самой верхней его точке.
  3. На всех вертикальных изгибах розлива имеются собственные воздушники. При их отсутствии для стравливания воздуха придется воспользоваться одним из описанных выше способов.

Перед тем, как выпустить воздух из батареи, нужно убедиться в том, что система отопления запущена правильно – иногда причиной ее остановки оказывается перекрытый на одном из участков вентиль.

Техника безопасности и профилактические работы

Чтобы избежать травм и других проблем, нужно при стравливании воздуха соблюдать ряд правил:

  • Стержень из воздушного клапана выкручивать нельзя – напор разогретого теплоносителя не даст закрутить его обратно;
  • Корпус крана тоже нельзя выворачивать – сорвать резьбу очень просто, а ликвидировать последствия затопления квартиры сложно;
  • Радиаторные пробки нельзя откручивать даже частично – обратно их потом не вернуть, а выливающийся из радиаторов кипяток принесет массу негативных эмоций (прочитайте также: «Какие радиаторные пробки лучше использовать при монтаже радиаторов отопления»).
    как удалить воздух из системы отопления

При проживании на верхнем этаже или в собственном доме можно принять защитные меры, которые позволяет в дальнейшем не думать, как спускать воздух из алюминиевого радиатора:

  • В автономной отопительной системе достаточно будет установить радиаторы, используя нижнее подключение, чтобы попавший в отопительный прибор воздух не влиял на его работоспособность;
  • В верхней точке стояка или автономного отопления можно установить автоматические воздушные клапаны, которые самостоятельно выпустят весь воздух из батарей.

Сколько нужно спускать воздух в батареях

Длительность процедуры определяют индивидуально. Все зависит от схемы, типа отопления, степени завоздушивания. Обычно процесс считается завершенный, когда из крана перестанет шипеть воздух, а вода потечет ровной струйкой.
Батареи отопления: как стравить воздух через кран и без него
Процесс развоздушивания считается завершенным, когда из крана стабильно струйкой течет вода

Чтобы уверенно убрать воздушную пробку в батарее отопления, через кран сливают 3 ведра воды. С таким количеством теплоносителя гарантированно уйдет весь воздух.

Удаляем воздушную пробку без слива воды

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

  1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
  2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
  3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
  4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.

Откручивание винта насоса

Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

Заполняем систему правильно

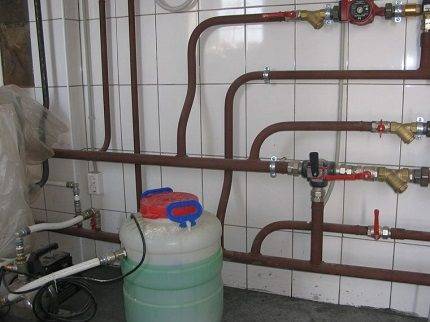

Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем. В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость.

Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.

Водяное отопление с открытым баком

Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко, выполняется в следующем порядке:

  1. Откройте всю отсекающую арматуру основных контуров (кроме слива).
  2. Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
  3. Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
  4. Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
  5. Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
  6. Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.

Вентиль для развоздушивания батареи

Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.

После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.

Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.

Заглушки на чугунных радиаторах

Для стравливания воздуха из чугунных батарей старого образца на заглушках иногда устанавливали специальные клапаны.

Клапан для чугунных батарей
Специальный клапан в заглушке.

Врезали краны Маевского или обычные водопроводные краны.

Водопроводный кран на чугунном радиаторе
Так выглядит врезанный для спуска воздуха водопроводный кран.

Если на чугунном радиаторе старого образца установлена стандартная заглушка, стравить воздух непосредственно через него невозможно. Поэтому в частном доме рекомендуется оснастить клапанами все батареи, прибегнув к услугам специалистов или самостоятельно.

Устанавливать приборы в многоквартирных домах нецелесообразно, так как больший напор теплоносителя и построение схем отопления подразумевают централизованное развоздушивание всего стояка.

Работа с клапанами и кранами, установленными на чугунных батареях, аналогична алгоритму стравливания с помощью крана Маевского.

Автоматические стравливатели для радиаторов

Для упрощения обслуживания системы отопления и недопущения скапливания воздуха, на радиаторы можно установить автоматические стравливатели.

Автоматический стравливатель воздуха с радиатора

В их составе есть поплавок, воздействующий на запирающий клапан:

  1. Пока система заполнена жидким теплоносителем, поплавок находится в поднятом положении и запирает отверстие клапана.
  2. Если в радиаторе появился воздух, поплавок «падает» вниз и открывает выпускное отверстие, воздух выходит из системы.
  3. Далее процесс повторяется, не позволяя образовываться воздушным пробкам.

В процессе эксплуатации может произойти заклинивание клапана из-за окисления или засорение отверстия. В этом случае воздух выпускают вручную, действуя аналогично работе с краном Маевского:

  1. Готовят ветошь или ёмкость для сливающегося теплоносителя.
  2. Откручивают внешнюю пробку.
  3. Дают выйти воздуху.
  4. Дожидаются стабильного течения струйки жидкости.
  5. Закрывают пробку.

При необходимости процедуру повторяют.

Сепараторы воздуха

Сепаратор воздуха для отопления

На рынке теплового оборудования появились приборы нового класса: сепараторы воздуха, устанавливаемая в разрыв подводящих труб.

В конструкции устройства имеется металлическая сетка, создающая вихревые потоки теплоносителя. В сетке происходит отделение воздушных пузырьков и выведение их из системы через автоматический клапан.

Принцип работы сепаратора воздуха

Часть таких устройств оснащена сепараторами (отделителями) шлама, которые периодически удаляют через нижнее отверстие.

Через верхний клапан удаляется воздух в автоматическом или ручном режиме.

Сепараторы полезны в индивидуальных системах, как позволяют очищать теплоноситель от скопившегося осадка. Использование устройств в многоквартирных домах нецелесообразно.

Виды воздухоотводчиков и мест их установки

Как спустить воздух из радиатора отопления: пошаговая инструкция
Также имеет название игольчатый радиаторный клапан отличается своей простотой и долговечностью, изготавливается из латуни. Конструкция предполагает корпус и винт конической формы. Все детали герметично прилегают друг к другу и надежно удерживают воду в батарее. При открытии воздух выпускается из маленького отверстия сбоку. Кран Маевского бывает разных конструкций и в зависимости от этого может открываться по-разному.

Установка такого крана не требует особого профессионализма. Главное выбрать кран правильного размера. Перед установкой нужно слить воду из вашей батареи, а затем выкрутить заглушку в пробке радиатора. Для большей надежности можно намотать на резьбу ФУМ-ленту.

Автоматический воздухоотводчик.

Как спустить воздух из радиатора отопления: пошаговая инструкция
Это устройство автоматически выводит все газы, скопившиеся в трубопроводе, и тем самым несомненно удобнее крана Маевского. Изготавливается из бронзы и нержавеющей стали. Может устанавливаться с отсекающим клапаном, который нужен для того, чтобы беспроблемно заменять воздухоотводчик.

Автоматический воздухоотводчик устанавливается в самых высоких местах отопительной системы, поскольку газ легче жидкости и поднимается наверх. Специалисты рекомендуют ставить отводчик за котлом, на коллекторах и на самых высоких точках, где проходят трубы.

Цены на такое оборудование начинаются с 300 рублей.

Сепаратор воздуха.

Принцип действия этого устройства основана на отделении газа от жидкости и удаляет из системы все микропузырьки и растворенный в воде кислород. В конструкции применяются специальные PALL-кольца, и все микроскопические пузырьки воздуха отлавливаются их поверхностью. Помимо улавливания пузырьков, сепараторы так же ловят грязь, циркулирующую в системе.

Устанавливается сепаратор сразу после котла, так как большинство кислорода высвобождается из воды при нагреве и их лучше всего удалять сразу.

Такое оборудование можно назвать продвинутым и цены на него, соответственно, выше – от 10 тысяч рублей.

Многоступенчатая система.

Считается самым эффективным методом удаления воздуха, скопившегося в трубах и радиаторах. Заключается он в том, что комбинируется несколько видов устройств в одной схеме. Обычно выглядит следующим образом:

  1. Кран Маевского на батареях.
  2. Автоматический воздухоотвод рядом с котлом.
  3. Воздухоотводы на коллекторах.
  4. Сепаратор после котла.

Самый лучший вариант обычно обходится большей ценой, чем остальные и наш случай не исключение. Точная цена формируется из конкретной схемы.

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Как спустить воздух из радиатора отопления: пошаговая инструкция

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

  1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

  1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

Безопасность

  1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

  • Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
  • Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

  1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др
Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Как спустить воздух из батареи отопления правильно: в квартире или доме, кран Маевского и др
Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Профилактические мероприятия

Безусловно, знать, как правильно стравливать воздух из батареи, необходимо. Но гораздо лучше, чтобы завоздушивание системы происходило как можно реже. Для предупреждения возникновения данной проблемы, нужно установить воздухоотводчик.

Воздухосборники для отопительных систем бывают двух видов:

  • ручными – кран Маевского;
  • поплавковыми – автоматическими.

Каждое из этих устройств можно устанавливать в любом месте, где имеется опасность возникновения воздушной пробки. У крана Маевского традиционная конфигурация, а автовоздушники могут быть в угловом или прямом исполнении.

Чтобы не решать поспешно проблему, как выпустить воздух из радиатора и развоздушить систему теплоснабжения, надо обязательно смонтировать на каждом радиаторе воздухоотводчик.

Как спустить воздух из радиатора отопления и не остаться зимой без тепла: обзор основных способов

Устройство ручного типа позволяет легко ликвидировать воздушную пробку, обычно его размещают с торцевой стороны батареи. Для этого нужно иметь в распоряжении специальный ключ. Производительность у ручного воздухоотводчика небольшая и поэтому его используют для отопительных систем, эксплуатируемых в домашних условиях.

Воздухоотводчики второго типа функционируют в автоматическом режиме. При их применении ничего не требуется откручивать или открывать, поскольку устройство все делает самостоятельно. Устанавливать его следует строго в вертикальном или горизонтальном положении.

Но у автоматического клапана, предназначенного для спуска из отопительной системы лишнего воздуха, имеется недостаток – он обладает высокой чувствительностью к различным загрязнениям. Поэтому его качественную работу может обеспечить дополнительно установленный фильтр, который защитит устройство от них.

Если в теплоснабжающей конструкции собрался воздух, непременно следует определить причину появления данной проблемы, особенно, если раньше подобных ситуаций не было. Главное при этом, не только устранить воздушную пробку, но и принять все необходимые меры, чтобы она вновь не появилась.

Источники:

  • https://www.vseinstrumenti.ru/santehnika/inzhenernaya/armatura/dlya-sistem-otopleniya/otdelnye-elementy-dlya-radiatorov/krany-maevskogo/articles/kak-spustit-vozduh-iz-batarei/
  • https://TrubaNet.ru/radiator/kak-spustit-vozduh-iz-batarei.html
  • https://dymohod-msk.ru/kak-spustit-vozduh-s-batarei/
  • https://santex1.ru/kak-spustit-vozduh-iz-radiatora-otopleniya.html
  • https://ProUteplenie.com/otoplenie/kak-spustit-vozduh-iz-radiatora-otopleniya-instruktsiya-sovety
  • https://otivent.com/kak-spustit-vozduh-iz-batarej-i-trub-otoplenija
  • https://GradusPlus.com/radiatory-otopleniya/poshagovye-instrukcii/kak-spustit-vozduh/
  • https://oboiman.ru/teplo/kak-spustit-vozduh-iz-batarei-ili-radiatora-otoplenia.html
  • https://1-teplodom.ru/kak-spustit-vozduh-iz-batarei-udalenie-vozdusnoj-probki-s-sistemy-otoplenia-kak-stravit-vypustit-vozduh-kak-izbavitsa-ot-vozduha-v-radiatore/
  • https://vse-otoplenie.ru/kak-spustit-vozduh-s-sistemy-otoplenia-kak-stravit-probku-primenenie-kranov-dla-castnogo-doma
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
