Изготовление кирпичной малогабаритной печи с варочной поверхностью повышенной теплоемкости своими руками

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

  • приготовление пищи — варка, жарка, тушение и выпечка;
  • сушка одежды, обуви, продуктов питания;
  • нагрев лежанок для сна;
  • возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Малогабаритные отопительные печи из кирпича

Если у Вас есть дачка, загородный домик или просто дом с летней кухней, очень кстати придется малогабаритная варочно отопительная печь. Она не только скрасит и утеплит вашу кухоньку (домик), но и «угостит» различными печными вкусностями. Тем более что построить малогабаритную отопительно варочную печь своими руками совсем не сложно! Вот один из простых, но очень удобных проектов:

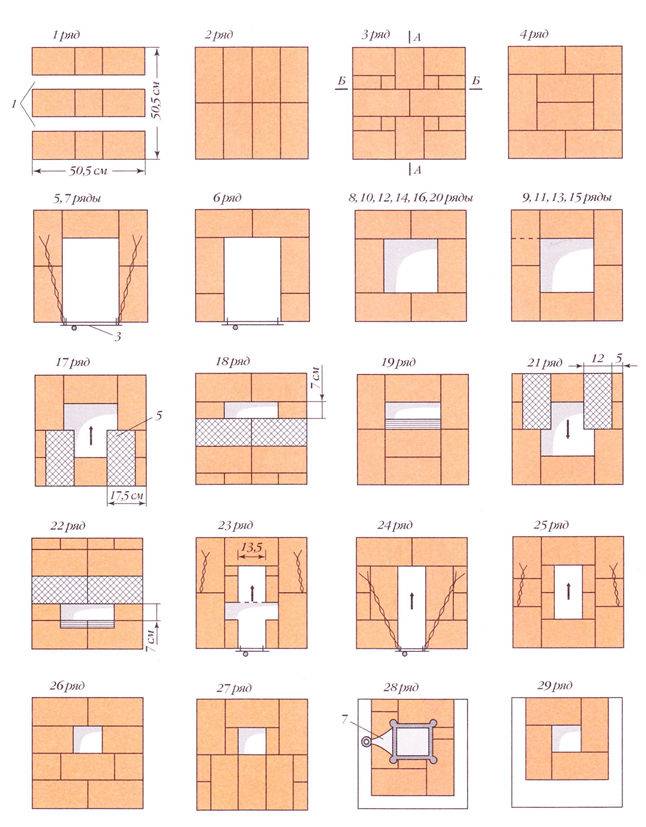

Конструкция печи:

1 – зольник+дверка поддувальная,

2 – топка+дверка топочная,

3 – чугунная плитка+конфорка,

4 – камера варочная,

5 – перекрытие (асбестоцементное) варочной камеры,

6 – нижний канал для прочистки,

7 – дымоотвод горизонтальный,

8 – духовая камера (духовка),

9 – верхний прочистной канал,

Малогабаритная варочно отопительная печь имеет такие размеры: 51*64*215 см!

Как видите, даже при своей малогабаритности, печка оборудована и варочной панелью, и духовкой, и даже объемным топливником – длиной в 50 см (то есть можно топить дровами, а не щепками). А все благодаря ее конструктивным особенностям – расположению всех элементов (духовка, плита, топка…) по вертикали!

Данный проект малогабаритной печи имеет кирпичный дымоход с сечением в один кирпич на всем его протяжении!

Сначала дымовые газы из топливника выходят в канал-дымоход варочной камеры, проходят его, затем попадают в горизонтальный дымоотвод, потом в духовой шкаф, нагревают его, и только потом – в дымовую трубу-дымоход!

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

  • Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
  • Простая схема кладки – доступно для начинающего печника;
  • Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища. Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях

А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Печь из кирпича своими руками
Печь из кирпича своими руками: схемы, кладка, чертежи с порядовкой и прочее+ видео
Технология кладки печей из кирпича: пошаговое описание, фото и видео кладки простой печи
Маленькая кирпичная печь своими руками: как сделать небольшую малогабаритную печку из кирпича, порядовка мини-печи
Кирпичные печи для дома с варочной плитой: чертежи, схема кладки, порядовка
Печь своими руками из кирпича: схемы кладки, чертежи, фото, видео
Не в тесноте и не в обиде: маленькая кирпичная печь прогреет весь дом и не займет много места
Кирпичная печь своими руками: 95 фото простых и сложных вариантов постройки кирпичных печей
Как сложить кирпичную печь для дома: кладка печи своими руками, используя чертежи и порядовки, советы печников
Популярные схемы кладки для печей с плитой

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

Типы печей на дровах

Определившись с тем, на чём будет работать ваш отопительный прибор, следует решить, какими будут его основные параметры.

Современные дровяные печи принято подразделять по следующим показателям:

  • Назначению:
    • Отопительные, единственной их задачей является обогрев строения;
    • Отопительно-варочные. Греют сразу несколько комнат и имеют специальные элементы конструкции (варочные панели), позволяющие готовить и разогревать пищу;
    • Печи-котлы. В них встраивается водяной контур, что позволяет использовать их в контуре водяного отопления, либо для подготовки горячей воды. разновидностями подобных конструкций являются банные печи;
    • Печь универсальная, укомплектованная отделением для сушки фруктов, коробкой водогрейной, духовым шкафом, летним дымоходом и местом подсоединения самовара.
  • Материалу изготовления:
    • Металлические, с тонкими и толстыми стенками;
    • Чугунные;
    • Кирпичные;
  • месту установки:
    • варианты классические, рассчитанные на установку возле стены;
    • угловые;
    • островные. Конструкция подобных печей позволяет ставить их в центре помещения;
  • продолжительности горения. Этот показатель является одним из наиболее важных. По нему печи делятся на модели:
    • кратковременного (до 3 часов) горения одной закладки дров;
    • длительного (до 12 часов), что достигается за счёт системы регулировки подаваемого в топливник воздуха. Наиболее востребованными моделями являются линейки печей Бутакова и Булерьян.

Схемы маленьких печей из кирпича

Компактные печи не занимают много места, что особенно важно для помещений малой площади. Отопители имеют прямоугольное сечение в основании. Высота печей зависит от высоты строения и выбранной модели. Кирпичную дымовую трубу нередко заменяют стальной трубой заводского производства.

Отопительно-варочная мини-печь

В малые печи, предназначенные для обогрева дома и приготовления еды, встраивают нишу для плиты.

В другую нишу, расположенную выше топки, можно встроить духовку, водогрейный контейнер. Нишевое пространство часто используют для сушки вещей.

Рассмотрим конкретную схему компактной печки с размером основания 0,64 х 0,51 метра (2 х 3,5 кирпича) и высотой 2,15 метра (32 слоя кладки).

Данная модель отопителя предназначена для нагрева небольших и средних домов площадью от 25 до 40 квадратных метров. Для кладки подойдет керамический полнотелый (рядовой) кирпич.

Печь строят на кухне (посередине помещения или у стены). В печи данной модели присутствуют следующие конструктивные элементы:

  • топочная камера;
  • поддувало;
  • дымовые каналы;
  • отверстие для очистки дымовых каналов;
  • отверстие для строительства дымовой трубы;
  • ниша с варочным настилом;
  • ниша для установки духовки либо водогрейного бака.

Металлические элементы для отопителя покупают в строительном магазине. В перечень заводских деталей входят:

  • дверца топочная размером 20 х 20 см (цельная чугунная или с огнеупорным стеклом в металлической раме);
Читайте также:  Печь Шведка своими руками кладка и порядовка

 Топочная дверца размером 30 на 30, из шлифованного чугуна и огнеупорного стекла. Есть возможность регуляции тяги.

  • дверца для поддувала (14 х 14 см
  • 2 дверцы для прочистки дымовых каналов (20 х 14 см
  • колосниковая решетка (45 х 25 см
  • варочный настил размером 20 х 35 см (с отверстием или без него);
  • 2 задвижки;
  • стальной уголковый профиль длиной 50 см (крепится между топочным листом и печной стеной);
  • металлический лист предтопочный размером 50 х 60-70 см.

Духовой шкаф и водогрейный бачок сваривают из стального листа. Под предтопочный лист кладут асбестовый картон такого же размера. Для печных работ потребуется:

  • 222 единицы полнотелого красного кирпича
  • готовая кладочная смесь для каминов и печей (либо раствор из песка и обыкновенной глины, взятых на местности в карьере).

Малое отопительное устройство

Фото 4

Рассмотрим конкретную схему отопителя. Основание данной модели имеет форму прямоугольника размером 0,89 х 0,51 метра (2,5 на 2 кирпича). Высота печки — 2 метра 38 см.

Компактные размеры позволяют возводить отопитель в углу или в центре помещения. Если на даче есть кухня и пара жилых комнат общей площадью до 40 квадратных метров, отопитель встраивают в стенные проемы (межкомнатные перегородки).

Основные элементы данной модели:

  • топка;
  • поддувало;
  • каналы дымовые;
  • вывод на дымоход.

В портал топки встраивается дверь с жаропрочным стеклом в металлической рамке или сплошная чугунная дверца. Печь строят на прочном фундаменте, заглубленном в грунт. Фундамент делают сплошным либо столбчатым.

Важно! Печь выкладывается из керамического и шамотного кирпича. Из шамотного кирпича кладут топку, из керамического — нижнюю и верхние части отопителя. Кладка делается на песчано-глиняный и шамотно-глиняный растворы.

Разновидности печей по материалу изготовления

Изучая фото печи для дачи, можно увидеть разнообразие моделей, а также различия конструкций в зависимости от технологии изготовления.

Изготовление кирпичной малогабаритной печи с варочной поверхностью повышенной теплоемкости своими руками

Каждый тип материала имеет свои достоинства и недостатки. Выбор осуществляется на основании технических параметров и условий эксплуатации.

Изготовление кирпичной малогабаритной печи с варочной поверхностью повышенной теплоемкости своими руками

Дополнительные требования к выбору печи

Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:

  1. Простота эксплуатации. Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
  2. Экономичность. Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
  3. Простота конструкции. Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
  4. Внешний вид. Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
  5. Присутствие водяного контура. Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.

При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником. Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Расположение печи

Как сложить мини печь из кирпича своими руками – пошаговое руководство

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Следующий этап — сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, подобно четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Проблемы при строительстве мини-печи своими руками

Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:

  • Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
  • Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
  • Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
  • Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.

Просушка печи

Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.

Такая конструкция подойдет для дачи или небольшого жилого дома. Будет удобна для готовки еды, это сэкономит электроэнергию или газ. Печь сможет выдержать все колебания температуры. Следуя этим несложным инструкциям печь прослужит вам долгие годы. Глядя на нее, вы будете испытывать эстетическое удовольствие и гордость за то, что выложили каждый кирпичик своими руками.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

  1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.
    Фундамент строится отдельно
  2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
  3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
  4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.Зольник
  5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

10 основных правил по кладке дачной печи

  1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
  2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.Выбор места для строительства
  3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.
    Швы делаем тонкими
  4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
  5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
    Натяните отвесы по углам

    Натяните отвесы по углам

  6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
  7. Фундамент под печь выполняется отдельно от основного.
  8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
  9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
  10. Каждый ряд начинайте вести с угла.

«Буслаевская» печь: проекты

проекты домов с печкойДля укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Малая варочная печка — как сложить печь с плитой

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды.

В этом случае нет никакой необходимости тратить материал на дымооборот.

Как сложить печь с плитой чертежи с порядовками

Эта многофункциональная дровяная плита выполняет несколько функций:

  • на варочной поверхности можно варить и жарить,
  • в духовке — запекать,
  • греть воду во встроенном баке для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов.

Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива.

Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента.

Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда, как и у шведки, сплошные.

В 3 ряду устанавливают чистку.

В 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход.

В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак.

В 7 ряду на дно топки кладут колосник.

С 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку.

11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова.

В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках.

За эту особенность печки Кузнецова называют колпаковыми.

В числе его разработок:

  • отопительные;
  • варочные;
  • печи для бани;
  • печи для дачи.
    Как сложить печь с плитой - Движение газов в печи Кузнецова

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи.

При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход.

Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз.

Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.
Как сложить печь с плитой: Отопительно варочная печь Кузнецова

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой.

Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее.

Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Как сложить печь с варочной поверхностью: чертежи с порядовками

Печь Кузнецова для бани — схема

Печи по белому, серому и чёрному: чертежи и схемы

Видео: кладка отопительно-варочной печки Кузнецова

Печь Кузнецова для бани Видео

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами. Мы рассказали, как сложить печь с плитой,  приложили к описанию  чертежи с порядовками и надеемся, что теперь вы своими руками сможете сложить кирпичные печи для дома.

Или купить готовую печь.

Простая варочная летняя печь из кирпича

Русская летняя печь из кирпича используется для приготовления пищи и горячей воды. Возвести такую конструкцию по этому принципу совсем несложно.

Перед тем как построить печь на улице необходимо определить наиболее подходящее место на участке для устройства фундамента. Место следует выбирать вдали от деревянных и других легковоспламеняющихся построек, учитывая преобладающее направление ветра.

Для создания фундамента необходимо снять растительный слой на глубину около 150 мм (до коренного грунта), насыпать на дно слой песка толщиной 70-80 мм и залить бетоном чуть выше поверхности земли. В качестве наполнителя можно использовать гравий, щебень, расколотый кирпич.

Через несколько дней можно приступать к кладке топки из керамического полнотелого кирпича. Для этого рекомендуется использовать известково-глиняный раствор. Толщина швов должна составлять не более 10 мм. Для приготовления раствора потребуются 1 часть глины, 1 часть известкового молока и 2 части песка. Кирпич можно использовать как новый, так и бывший в употреблении, но только после удаления с него старого раствора.

Перед тем как сделать летнюю печь, нужно положить первый ряд – он представляет собой днище печи. Его необходимо выложить почти по всей площади фундамента, тщательно заделав швы раствором.
Второй ряд необходимо выкладывать по площади первого, осуществляя перевязку швов. Впереди следует оставить углубление для колосниковой решетки. Для кладки можно использовать целые кирпичи, трехчетвертные и даже половинки.

Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками
Маленькая печь для дачи из кирпича своими руками

Дальнейшую кладку стены топки необходимо осуществлять по периметру толщиной всего в полкирпича. Кладку следует вести с перевязкой швов, в некоторых местах используя трехчетвертные части кирпичей. Таким образом, необходимо выложить пять рядов. Такая высота топки вполне приемлема — языки пламени горящего топлива будут располагаться немного ниже перекрывающей топку плиты.

Пока будут подсыхать кирпичные стенки, можно приступать к изготовлению верхней обвязки, плиты, трубы, колосников и заслонки. Обвязку необходимо сварить из уголка 35×35 мм. Затем следует приварить к ее передней части опорную полосу — ложемент для перекрывающей плиты. На передний торец нужно приварить крючки для заслонки. Готовую обвязку необходимо поместить на кладку с раствором.

Из такого же уголка 35 х 35 мм нужно сделать остов колосниковой решетки на ножках. Для изготовления его решетки можно использовать арматурные прутки диаметром 16 мм. Заслонку рекомендуется вырезать из стального листа толщиной 3 мм. При наличии дверки топки и поддувала их можно вмонтировать в печь, но в этом нет особой необходимости, так как от садовой печи не требуется изысканного вида. Чтобы не усложнять конструкцию, заслонку рекомендуется сделать съемной. К ней нужно приварить ручку и просверлить четыре пары отверстий с шагом 25 мм. Эти отверстия необходимы для регулировки ширины щели, через которую воздух будет подаваться в поддувало. Чтобы регулировать тягу в топке, заслонку на крючках, приваренных к обвязке, можно перевесить выше или ниже, с одной пары отверстий на другую.

Рекомендации к использованию печи из кирпича

Компактную печь простой конструкции рекомендуется возводить в небольших зданиях временного проживания. Это могут быть дачные домики или времянки, построенные хозяевами усадьбы рядом с возводимым коттеджем. Мини-печь идеальна и для обогрева небольших производственных помещений без центрального отопления: мастерских и бытовок в сельской местности.

Изготовление кирпичной малогабаритной печи с варочной поверхностью повышенной теплоемкости своими руками

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Источники:

  • https://oboiman.ru/teplo/otopitelnaa-kirpicnaa-pec-dla-doma-kamennye-peci.html
  • https://zbo39.ru/pechi/malogabaritnye-otopitelnye-pechi-iz-kirpicha.html
  • https://eco-kotly.ru/mini-pec-iz-kirpica-svoimi-rukami-v-domasnih-usloviah-shemy-ustanovki-i-kladki/
  • https://ZnatokTepla.ru/pechi/obzor-malenkih-i-kompaktnyh-pechej-dlya-dachi-na-drovah.html
  • https://soloserv.ru/stroitelstvo/izgotovlenie-kirpichnoj-malogabaritnoj-pechi-s-varochnoj-poverhnostyu-povyshennoj-teploemkosti-svoimi-rukami
  • http://PechnoeDelo.com/otopitelnie-pechi/pto_2300_malogabaritnaya_2x3_kirpicha.html
  • https://iobogrev.ru/slozhit-mini-pech-iz-kirpicha-svoimi-rukami
  • https://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html
  • https://kirpich-sbm.ru/malogabaritnye-otopitelnye-pechi-iz-kirpicha.html
  • https://kamin-expert.ru/dlya-dachi/pechka-dlya-dachi-iz-kirpicha-svoimi-rukami.html
  • https://sdelai-lestnicu.ru/pechi-i-kaminy/kirpicnaa-otopitelnaa-drovanaa-pec-svoimi-rukami-poradovka-foto
  • https://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html
  • https://odstroy.ru/mini-pec-dla-daci-iz-kirpica-svoimi-rukami-poradovka-vidy-konstrukcij/
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
