Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Централизованное или автономное газоснабжение?

Без сжигаемого горючего толку от любого варианта внутридомовой отопительной системы в автономном исполнении будет ноль. Газ – это первое о чем необходимо подумать при планировании в загородном доме газового отопления.

Далеко не все населенные пункты в России газифицированы. Однако “голубое топливо” можно получать не только из трубы или баллона со сжиженным топливом, но и из газгольдера.

Газ – самый доступный в ценовом отношении вид топлива, особенно если есть возможность подключения к централизованному газоснабжению. Существенным минусом использования газа является его ядовитость и способность взрываться при нарушении эксплуатационных правил. Централизованные сети газоснабжения транспортируют потребителю природный газ или его искусственный аналог, получаемый в результате переработки на заводах нефти, торфа, угля и др. В городах газ транспортируется по сетям среднего давления, откуда поступает в регуляторные станции, снижающие давление до низких, подходящих для поставки в бытовые приборы значений. В небольших городах и более мелких населенных пунктах прокладываются сети низкого давления, поставляющие низкокалорийное и среднекалорийное голубое топливо. Газопроводные линии прокладывают под землей, заглубляя их ниже уровня сезонного промерзания грунтовых слоев. Надземная прокладка допускается в местах пересечения рек, автотрасс, оврагов и подобных препятствий. На вводе в частное здание, а также микрорайон или поселок устанавливается отключающее устройство. Их ставят на каждом ответвлении трубопровода и перед переходами газопровода через препятствия. Внутреннюю разводку газопровода выполняют из водогазопроводных труб, регламентированных ГОСТ 3262-75. Их дважды окрашивают масляной краской, чтобы уберечь от коррозии. Подключение дома к центральному газоснабжению. Частный дом газифицирован. Магистральный газовый трубопровод. Регулирующая давление в газопроводе станция. Газовая сеть небольшого населенного пункта. Прокладывают линии газопровода по правилам. Отключающий кран на вводе в частный дом. Защитное окрашивание газопроводов

Природный газ, состоящий в основном из метана, в частные дома подается по трубам. Сжиженный его аналог – это пропан-бутановая смесь, которую для транспортировки и хранения закачивают в емкости. Давление в таких баллонах и газгольдерах около 15–18 атмосфер.

При организации отопления в частном доме с помощью баллонных емкостей в 50 литров последние зимой придется менять каждые 2-3 дня. Если для загородного коттеджа выбрано автономное газоснабжение, то лучше всего предпочесть газгольдер, который объемом может быть до 20 кубометров.

Выбор емкости по кубатуре зависит от уровня потребления сжиженных углеводородных газов (СУГ). Здесь необходимо учесть не только водогрейный котел, но и камин и газовую плиту, если они используются в доме.

Для коттеджа в 150 кв.м. рекомендуется газгольдер устанавливать объемом в 2000–3000 литров. А для загородного жилища в 300 кв.м. потребуется вариант на 8000–9000 литров.
Снабжение дома газом из газгольдера
При отсутствии в поселке газовой магистрали можно воспользоваться вариантом с автономным снабжением топливом из газгольдера, предназначенного для хранения газа в сжиженном состоянии

По стоимости подключения газопровод в большинстве случаев более выигрышен, нежели резервуар в земле. Но только, когда населенный пункт уже газифицирован.

Возможны и ситуации, при которых установка газгольдер обойдется дешевле, нежели подсоединение к магистральному трубопроводу. Все зависит от конкретных условий подключения в регионе и удаленности поселка от большой газовой магистрали.

В случае отсутствия в районе централизованного газоснабжения бытовые приборы могут снабжаться от индивидуальных или групповых газовых установок. При использовании группы газовых баллонов, предназначенных для питания бытовых приборов, их устанавливают на улице в металлическом шкафу. В случае использования единственного газового баллона допускается установка его в помещении, в котором работает потребляющее газ оборудование. Сжиженный газ для частного дома можно покупать не баллонами, а закачивать в газгольдер, установленный на поверхности или погруженный в грунтБытовые установки сжиженного газаРасположение группы газовых баллонов. Единичный газовый баллон. Газгольдер для закачки сжиженного газа

При использовании газгольдера не придется беспокоиться о наличии давления в трубе. Он предельно прост в эксплуатации. Надо лишь регулярно вызывать специалистов для его проверки на безопасность, а также не забывать производить заправку. Для монтажа всей системы потребуется не более трех дней.

Если выбран автономный вариант газификации, то газовый котел следует приобретать тот, который предназначен для работы на СУГ. В продаже есть модели, рассчитанные на функционирование исключительно на магистральном природном газе.

Но большинство газовых генераторов тепла приспособлены для сжигания обоих разновидностей этого топлива. Придется только поменять жиклеры, а также перенастроить на иной режим клапана и электронику.
Нормативы по установке газгольдера
Основной недостаток газгольдера – устанавливать его можно только на большом по площади участке, емкость по требованиям СНиПов должна быть удалена от дома минимум на 10 м

Схема отопления частного дома с газовым котлом. Нюансы и особенности установки

Дом можно назвать уютным и комфортным, если в нём тепло. Квартиры многоэтажных домов подключены к центральной системе отопления, а вот владельцам загородных домов придётся позаботиться об обустройстве автономного отопления. Сегодня есть разные способы, как отопить частный дом. Каждый выбирает тот вариант, который наиболее оптимальный в его случае.

Чаще всего на наших территориях для обустройства отопительных систем используются газовые котлы. Они отличаются рядом преимуществ, основным из которых является экономичность, так как природный газ – наиболее дешёвое топливо. Владельцы обустраивают газовые системы даже в тех случаях, если нет возможности подключиться к магистрали. Для этого есть газовые баллоны.

Отопительная система обустраивается в процессе строительства частного дома. Чтобы выполнить работы качественно, следует придерживаться правил и требований, а также мер безопасности, ведь с газом работать нужно очень аккуратно. Любая ошибка может привести к несчастному случаю. Обустройство системы обогрева лучше доверить профессионалам, так как они имеют в своём распоряжении специализированное оборудование и инструменты, а также ознакомлены со всеми нюансами проведения подобных работ. Но можно сделать отопление частного дома газовым котлом своими руками. если иметь должное представление о схемах и правилах установки.

Правильное отопление частного дома с газовым котлом

Газовое отопление для частного дома

Преимущества газового отопления

Обустройство отопительных систем, функционирующих на газовых котлах, считаются наиболее популярными на сегодняшний день. Газовое оборудование используется гораздо чаще, чем приборы, работающие на электроэнергии или твёрдом топливе. Основные достоинства газовых отопительных систем:

  • экономность. Стоимость газовых котлов отопления намного ниже, чем цена приборов, которые работают на других видах топлива. Само топливо также довольно экономное;
  • системы, которые работают на голубом топливе, безопасные, прочные и долговечные при условии соблюдения правил эксплуатации;
  • установить газовый котёл можно в любом помещении, так как оборудование отличается компактными размерами;
  • если сделать выбор в пользу двухконтурного котла, то вместе с теплом можно обеспечить дом и горячей водой;
  • работающие на газе отопительные системы наносят наименьший вред природной среде, так как газ является наиболее экологичным топливом;
  • газовые котлы можно монтировать в доме или же отвести для них специальное помещение, создав у себя дома мини-котельню;
  • оборудование выпускается в широком ассортименте. Приборы отличаются между собой мощностью, габаритами, могут обогревать как маленькие дачные домики, так и большие коттеджи.

Газовые котлы всё чаще применяются для обустройства системы обогрева коттеджей и особняков. Они удобны в использовании, функциональные, безопасные и долговечные, не требуют к себе пристального внимания.

Виды газового отопления частного дома

Для организации домашнего отопления используют магистральный газ или баллонный сжиженный газ.

  1. Магистральный газ. Система считается более экологичной и функциональной. Этот вид отопления позволяет соорудить в помещении теплые полы и прочее. Существенный недостаток – обязательное согласование бумаг с официальными органами. Также потребуется установка котельной и дымохода. Для магистральных систем предъявляются более строгие правила пожарной безопасности, обязательными являются регулярные профилактики.
  2. Баллонный газ. Подходит под любой вид котла, даже модели, изначально разработанные для магистральных систем. Если устанавливать баллонную систему, понадобятся одноконтурные или двухконтурные котлы соответствующей мощности. Большинство моделей способны также переходить на сжиженный газ, достаточно заменить горелку.

Чем меньше значение давления в котле, тем экономичнее и практичнее окажется устройство в работе. Оптимальное значение КПД котла 90-95%. Именно этот показатель важен при выборе модели на сжиженном газе, в отличие от магистральных систем.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;
  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;
  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Читайте также:  Как сделать твердотопливные котлы своими руками?

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Дополнительное оборудование – преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.
Система отопления от двухконтурного котла
Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Но тут нужно подбирать расположение котла: в его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Что собой представляют настенные газовые котлы

Газовые навесные модели отличаются компактными размерами – от 55 до 90 см в высоту и от 40 до 45 см в ширину. Они менее универсальные, исключительно энергозависимые, но более эффективные, компактные и, на практике, согласно статистике сервисных обращений, практически столь же надежные. Кроме того, уже в заводской комплектации всех настенных котлов предусмотрены все необходимые для системы отопления узлы: циркуляционный насос, группа безопасности, набор датчиков, иногда расширительный бак и т.д. Остается лишь подключить к котлу подающую и обратную линии, а также контур санитарного водоснабжения, если котел двухконтурный.

Газовый настенный котел на кухне частного дома
Компактные размеры, стильный дизайн, минимум коммуникаций, которые можно спрятать в стены и коаксиальный дымоход позволяют встраивать настенные газовые котлы в стандартный кухонный шкаф.

Еще сильнее упрощает монтаж настенных моделей отсутствие необходимости в традиционном дымоходе. Чтобы избавиться от продуктов сгорания газа, устанавливают коаксиальную трубу, которую просто выводят через стену. Труба состоит из двух частей. Внутренняя служит для выброса отходов сгорания. Через наружную часть в котёл поступает воздух. Для этого используют вентилятор, поэтому такие котлы называют турбированными.

Устройство и принцип работы

Газовый настенный Protherm Пантера внутри
Наиболее типичное внутреннее устройство настенного газового котла на примере Protherm Пантера.

Техническое устройство может варьироваться от модели к модели, но стандартная конструкция, используемая в более, чем 70% настенников, проста и понятна: горелка, на которую подается газ разжигается электродами розжига и нагревает теплообменник над ней → первичный теплообменник отдает тепло теплоносителю, циркулирующему по контуру отопления, а вторичный теплообменник, при его наличии, санитарной воде контура ГВС → система отвода продуктов сгорания естественным или принудительным путем выводит газы из камеры сгорания через дымоход.

Напольный газовый котел какой фирмы лучше выбрать

На потребительском рынке можно встретить отечественные и зарубежные модели разных производителей. Российские фирмы изготавливают простые напольные газовые котлы для дома. Изделия от иностранных поставщиков удобны, но цена на них выше. В обзоре рассматриваются товары следующих компаний:

  • Лемакс – продукция этой компании пользуется большим спросом благодаря качеству. В производстве используется современное итальянское и немецкое оборудование.
  • Protherm – оборудование собирается на заводах Словакии и Турции. Первые котлы этой компании были завезены в Россию в 1996 году.
  • Siberia – бренд представляет линейку устройств с разными характеристиками. Котлы изготавливаются с использованием базальтового волокна, которым изолируют космические аппараты.
  • Боринское – фирма поставляет отопительную технику в регионы России и страны ближнего зарубежья. В ассортименте более 30 моделей газового оборудования для отопления дома.
  • Baxi – сегодня итальянским брендом владеет корпорация BDR Thermea Group. Компания производит нестандартные системы отопления и горячего водоснабжения. Качество продукции подтверждено сертификатами.
  • Ferroli – итальянская компания с 1955 года производит отопительную и климатическую технику. Изделия поставляются в десятки стран Европы. Котлы этой фирмы долговечны, надежны и безопасны.
  • Viessmann – крупный международный концерн поставляет оборудование для отопления и охлаждения помещений. Главным приоритетом считается технологическое развитие отрасли и забота об экологии. Изделия поставляются в 74 страны мира.
  • Buderus – европейский производитель отопительной техники начал выпускать первые котлы в 1731 году. Торговая марка принадлежит Bosch Thermotechnik GmbH. Германская техника надежна и эффективна.
  • Alpenhoff – немецкая компания выпускает отопительную технику. Производственные и исследовательские центры находятся на территории Германии и Словакии. Товары этой фирмы завозят в 30 стран мира.
  • Atem – первая техника этой компании была выпущена в 1988 году. С тех пор продукция бренда стала популярна в Украине и других странах. Отопительные приборы вошли в программу энергосбережения IQenergy.
  • Termomax – украинская компания каждый год выпускает более 100 тысяч товаров для обогрева помещений. Простая техника востребована у российских покупателей.
  • Navien – корейский бренд на протяжении 40 лет обеспечивает комфорт и уют, выпуская качественную отопительную технику. Главная цель фирмы – создание благоприятных условий для окружающей среды. Изделия поставляются в 35 стран мира.

Бренды имеют многолетнюю историю, хорошую репутацию и мировую известность. Отечественные производители ценятся не меньше зарубежных. К тому же доставка российских товаров обходится дешевле.

Рейтинг напольных газовых котлов

Если нужен обогрев помещения площадью не более 900 квадратных метров, устанавливают напольный источник тепла. В ТОП лучших вошли самые надежные и энергозатратные модели. Перед покупкой нужно изучить характеристики напольных газовых котлов. Важно обратить внимание на следующие параметры:

  • Функциональность. Если двухконтурный котел обеспечивает обогрев и нагрев воды, то одноконтурный может только отапливать.
  • Способ управления. Электронная модель работает автономно и не требует настроек, а механическая легко ремонтируется.
  • Эффективность. Современные конденсационные котлы имеют высокий КПД, а конвекционные теряют много тепла.
  • Мощность. Способность отапливать заявленную площадь домов.
  • Тип розжига. Электронный тип разжигает топливную систему автоматически, а пьезоэлемент при помощи человека.
  • Вид горелки. Модулированный элемент экономит топливо, в то время как одноступенчатый вынослив и бесшумен.
  • Материал. Теплообменник изготавливается из меди, чугуна и нержавеющей стали. От этого зависит вес и мощность модели.
  • Камера сгорания. По сравнению с открытой, закрытая камера требует установки коаксиального дымохода для забора воздуха.
  • Способ выхода продуктов переработки. Для отвода веществ используется естественный путь или принудительная тяга.

Хорошие котлы продаются в специализированных магазинах, сети интернет, на рынках. Но не стоит покупать дешевую технику, лучше купить модель с полноценными функциями. Такой вариант будет удобен для использования в быту.

Читайте также:  Расширительный бак для системы отопления: подбор + установка бачка открытого и закрытого типов

Лучшие экономичные котлы
Лучшие экономичные котлы

Какой напольный газовый котел лучше купить

Напольные котлы способны работать автономно и независимо от наличия электричества. Если выбирать модель с теплообменником из чугуна, она прослужит более тридцати лет. Мощная техника без проблем обогревает большую площадь, но цена на нее намного выше.

Механические модели легко ремонтируются в случае поломки, а электронные обеспечивают комфорт в эксплуатации. Выбирая лучшие напольные газовые котлы, рекомендуется остановить свой выбор нас следующих моделях:

  • Из одноконтурных устройств чаще всего выбирают Baxi Slim230 iN. Техника имеет современный дизайн, компактные размеры и самый высокий КПД.
  • Самый популярный котел с водонагревательным баком – Buderus Logano G124 WS-32.
  • Самым надежным двухконтурным котлом считается Лемакс Премиум-30B. Он отапливает большую площадь, экономично используя топливо.

Чтобы не ошибиться в выборе, нужно высчитать жилую площадь обогрева. Исходя из этого, определяют мощность устройства. Техника отечественного производства стоит дешевле импортной, но зарубежные товары имеют удобные функции.

Рейтинг ТОП-12 лучших газовых котлов Navien

МестоНаименованиеЦена
ТОП-3 лучших газовых котлов Navien в соотношении цена/качество
1 Navien DELUXE COAXIAL 24K 24 кВт Узнать цену
2 Navien DELUXE 24K 24 кВт Узнать цену
3 Navien ATMO 24AN 24 кВт Узнать цену
ТОП-3 лучших двухконтурных газовых котлов Navien
1 Navien Deluxe S COAXIAL-16k 16 кВт Узнать цену
2 Navien DELUXE 40K 40 кВт Узнать цену
3 Navien DELUXE 16K 16 кВт Узнать цену
ТОП-3 лучших настенных газовых котлов Navien
1 Navien Deluxe S COAXIAL-13k Узнать цену
2 Navien DELUXE PLUS 13K 13 кВт Узнать цену
3 Navien Deluxe S COAXIAL-24k Узнать цену
ТОП-3 лучших напольных газовых котлов Navien
1 Navien GA 35KN 35 кВт Узнать цену
2 Navien GST 49 кВт Узнать цену
3 Navien GST 60KN 60 кВт Узнать цену

Процедура монтажа и подключения

Сразу отметим, что монтажом и подключением любой модели газового котла Navien, а также его первым запуском должен заниматься мастер из авторизованной сервисной структуры.

Иначе производитель не будет исполнять гарантийные обязательства. Однако хозяину следует знать, как производится процесс, чтобы проконтролировать работу наемного исполнителя.

Обеспечение условий для установки

Южнокорейское оборудование для нагрева теплоносителя и горячей воды могут перерабатывать как магистральный газ, так и сжиженные газовые смеси. Доступные для использования варианты голубого топлива указаны в табличке. Она закреплена на правом боку корпуса.
Где найти информацию о применяемом газе
Информация о том, какой тип газа возможен для переработке в котле Навьен, можно найти в таблице на правой панели корпуса. Использование газа, не соответствующего заявленному может привести к выходу из строя агрегата или к несчастному случаю

Для подключения котла потребуется подвести к месту расположения линию электропитания. Подключать прибор к электросети через переходники либо удлинители нельзя.

Требования к электролинии для котла:

  • Источник поставки электропитания для работы котла этой марки должен обладать следующими параметрами: 220В, 50Гц. Отклонения от указанных норм могут привести либо к возгоранию, либо к падению производительности.
  • Запрещено параллельное котлу подключение какого-либо электрооборудования к источнику. При несоблюдении возможно короткое замыкание.
  • Розетку нужно расположить в 30 см от корпуса нагревателя.
  • От электроприборов всех видов агрегат должен быть удален не менее чем на 60 см.
  • Корпус котла следует заземлить в обязательном порядке.

В помещении предназначенном для расположения газового оборудования должна быть организована безупречно действующая вытяжная и приточная вентиляционная система.

Окно должно быть с фрамугой, которую можно без проблем открывать для проветривания. У двери внизу должен быть вентиляционный зазор или решетка.

Важной характеристикой для выбора котла является его мощность, которой должно хватать на поставку теплоносителя во все подключенные к агрегату контуры. В случае обработки нескольких контуров необходимые им киловатты суммируются. Помещение, в котором планируется установка котла, должно иметь все необходимое для проветривания и регулярной поставки свежего воздуха. В нем обязательно должна быть открывающаяся форточка и закрывающаяся дверь с вентиляционными отверстиями. Напольное газоперерабатывающее оборудование устанавливают в отдельном помещении – в организованной для него и бойлера котельной. Для монтажа настенной модели не нужна организация отдельной котельной. Ее можно установить на кухне или в снабженной фрамугой прихожей. Важно, чтобы помещение было нежилым. Обработка нескольких контуров. Безотказно действующая вентиляция. Установка напольного агрегата в котельной. Настенная модель на кухне частного дома

Не допускается расположение газового оборудования в помещениях с характерным высоким уровнем влажности: в ванных комнатах, в бассейнах, в душевых и банных сооружениях. Сырость и недостаточный приток воздуха мешают нормальной работе котла. К тому же сокращают его эксплуатационные сроки.

Котлы нельзя монтировать на открытых площадках. Они ведь не предназначены для контакта с атмосферным негативом. Запрещено располагать там, где хранятся взрывоопасные и горючие вещества, а также сыпучие стройматериалы.

Выбор места для размещения

В большинстве случаев газовые котлы, навешиваемые на стену, располагают в кухнях или прихожих, в которых есть окно либо только форточка для проведения вентилирования.

Для установки напольных моделей обустраивают котельные, отделенные от жилых и функциональных помещений в доме. В любом варианте следует обеспечить достаточно места для удобного обслуживания и ремонта агрегата.

Навешивание настенных моделей должно производиться на капитальные стены с достаточной для их нагрузки несущей способностью. Прямой контакт с возгораемой отделкой, стройматериалами, способными гореть и распространять огонь, недопустим. Разрешено вешать газовые котлы на оштукатуренные и отделанные плиткой стены. Станы, выполненные из возгораемых материалов или отделанные материалами, склонными к горению, нужно обезопасить путем установки негорючей защиты. Нежелательно располагать настенные котлы в модулях корпусной мебели. Их кожух должен постоянно охлаждаться потоками воздуха, предотвращающими перегрев. Настенная модель на капитальной конструкцииРекомендованные виды контактирующих материалов. Изоляционная прокладка между стеной и котлом. Пространство для обдува корпуса котла

Рассмотрим правила выбора места для настенного газового прибора как наиболее распространенного решения для наших соотечественников:

  • Навешивание разрешено на стену, выполненную из невозгораемого стройматериала. В случае если материал стены способен воспламеняться и поддерживать горение, поверхность нужно облицевать негорючей отделкой.
  • Располагать агрегат рядом с аварийными выходами и лестницами не допускается.
  • Между противоположной стеной и фронтальной панелью газового оборудования должно быть не менее 0,6 м. Аналогичное расстояние нужно выдержать между котлом и любыми электроприборами.
  • Между боковой панелью корпуса и ближайшей конструкцией или предметом обстановки нужно оставить 0,2 м.
  • Между плоскостью пола и нижней кромкой навешиваемого на стену агрегата должно быть 0,8 – 1,1 м.

Для крепления настенной модели желательно найти место на несущей стене. Если прочность стены вызывает сомнения, ее следует укрепить. Фиксация котла производится анкерными болтами.

Между котлом Navien и нагревательными приборами должно обязательно быть выдержано расстояние, составляющее не менее 60 см. Категорически запрещено располагать котел рядом с любым видом климатического оборудования. Из-за этого нарушится процесс горения. Нельзя располагать рядом с котлом любые виды электроприборов, т.к. их корпус нагревается в ходе работы. Минимальным расстоянием между ними и агрегатом является 60 см. Электророзетка должна быть удалена от кожуха котла как минимум на 30 см. Расстояние между котлом и нагревательными приборами. Нарушение правил установки. Отступ от всех видов электроприборов. Правила расположения розетки

Если есть подозрения, что в ходе работы нагреватель будет излишне шуметь, рекомендовано использовать буферные подложки на стену из невозгораемого материала.

Подключение колонки к коммуникациям

Для работы газового нагревателя теплоносителя и санитарной воды двухконтурное нагревательное устройство необходимо подключить к коммуникациям. Про прокладку отдельной электролинии мы уже говорили. Все должно производиться согласно регламенту ПУЭ.
Конструкция газового котла настенного типа
Для того чтобы разобраться с нюансами подключения газового котла, следует тщательно изучить его конструктивное строение. Из-за того, что неопытный исполнитель путает газовую трубу с веткой водоснабжения, может получиться серьезная аварийная ситуация

Теперь к котлу надо подвести ветки от систем холодного водоснабжения, газоснабжения и обратной трубы отопления. А вывести предстоит из него линию подачи нагретого теплоносителя, трубу поставки горячей воды к смесителям и дымоход.

Все этапы подключения газового котла марки Навьен необходимо выполнять согласно схеме, заранее составленной газовой службой, с которой заключен договор, и сантехниками, обслуживающими дом. В ней учитываются технические особенности конкретного помещения и рекомендации производителя оборудования.
Процедура подключения газового котла
Подключением газового котла к коммуникациям должен заниматься представитель организации, с которой заключен договор на поставку голубого топлива, техосмотр и обслуживание газоиспользующего оборудования

После установки все узлы соединения труб, транспортирующих воду, надо проверить на предмет герметичности. Протестировать нужно и отопление, и линии подачи воды. Проверки требуют также газопроводные трассы, которые в точках соединений просто покрывают мыльным раствором для выявления утечки.

Трубы, не участвующие в процессе отопления, рекомендовано утеплять. Это частично трассы отопления и все ветки водоснабжения. В качестве теплоизоляции лучше использовать вспененные утеплители, повторяющие форму трубы.

Все подключенные к котлу трубопроводы необходимо снабдить кранами для отключения прибора в случае возникновения угрозы или поломки. К источнику сжиженного газа котел следует подсоединять через редуктор, к группе баллонов – через газовый коллектор.
Краны на входе в газовый котел
Все входящие и выходящие из котла коммуникации необходимо снабдить кранами, которые требуются для отключения потока среды в случае ремонта или замены оборудования, а также при возникновении угрожающей ситуации

По завершению монтажных операций производится первый запуск котла, который должен быть выполнен представителем организации, поставляющей вам газ. Затем производится настройка согласно лично вашим предпочтениям и требованиям к микроклимату в помещении, а также в соответствии со временем года.

Особенности проведения первого запуска

Первый запуск и наладочные операции выполняются представителями сервисного центра, производившими монтаж котла и осуществлявшими его подключения к коммуникациям. Все действия документируются.

Читайте также:  Принцип работы и схема подключения пеллетного котла

Собственнику оборудования нужно сохранить эти бумаги, т.к. они являются письменным подтверждением для последующего выполнения гарантийных обязательств.
Монтажная схема для настенного котла
Перед выполнением монтажных работ должна быть составлена схема. Исполнитель должен представить заказчику смету с материалами, которые ему предстоит закупить

Для первого запуска надо:

  • Наполнить котел и подключенные к нему контуры водой. Производится это через расположенный на днище котла подпиточный узел, оснащенный собственным краном. Им же пользуются, если почему-то в газовом котле падает давление в процессе работы.
  • Во время наполнения следить за давлением. Когда манометр покажет 2 Атм, кран следует перекрыть.
  • Удалить вручную воздушные пробки. Далее лишний воздух из агрегата будет выводиться автоматически, но в первый раз после наполнения контура отопления теплоносителем их нужно устранить с помощью крана Маевского из каждого прибора, начиная от самого дальнего.
  • Пополнить воду в контуре отопления, чтобы теплоноситель занял пространство, которое до него было занято не удаленным воздухом.
  • Стравить воздух из циркуляционного насоса, вмонтированного в котел.

После перечисленных действий нужно запустить оборудование, нажав кнопку «Power». Затем надо приступить к настройке приоритетного для хозяев температурного режима.

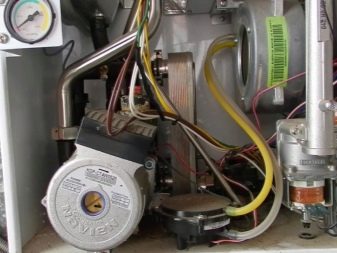

Функциональные узлы газового котла
Если после наполнения коммуникационных систем и стравливания воздуха на дисплее появился код ошибки 02, нужно воспользоваться подпиточным краном для пополнения воды. Он же нужен для сброса давления воды в контурах

Специфика проведения настройки

В комплектацию котлов Navien входит выносной пульт управления. Вот с его помощью и производится настройка. Все команды и режимы на панели прописаны по-русски, кнопки всех функций сопровождаются предельно понятными графическими значками.

В правом нижнем углу выносной панели есть кнопка, которой пользуются, чтобы включить/отключить агрегат. Одно нажатие активизирует работу котла в выставленном собственником режиме. Повторное нажатие – остановит нагреватель.
Пульт управления газовым агрегатом
Для управления котлом и выбора подходящей эксплуатационной программы газоперерабатывающее оборудование от Навьен снабжается выносными пультами

Включить отопление с регулированием температуры теплоносителя можно следующим образом:

  • Находим на панели кнопку со значком, напоминающим батарею. Жмем до тех пор, пока на дисплее не появится аналогичный символ.
  • Выбираем приоритетную для нас температуру, пользуясь кнопками со значками «+» и «-», расположенными в центре нижней части панели. Увеличиваем и уменьшаем от 40º до 80ºС самым привычным образом.
  • Аналогично обозначаем период, в течение которого будет греться теплоноситель.

Все до предела просто. Если значок «батареи» на дисплее пульсирует, то он показывает параметры, которые мы только что выставили. Если перестал мигать, значит, отображает фактическую температуру в данный момент.
Выбор оптимального режима отопления
Для того чтобы настроить режим отопления с оптимальной температурой, надо на выносном пульте найти нужную функцию и задать приоритетную температуру

Для настройки режима, в соответствии с которым котел будет запускаться/отключаться, ориентируясь на температурный фон в помещении, производим следующие действия:

  • Находим на панели кнопку со значком, напоминающим батарею. Однако теперь ждем, пока не появиться утрированное изображение домика с «градусником» внутри.
  • Снова возвращаемся к кнопкам «+» и «-», чтобы подобрать приоритетный для нас температурный фон в помещении. Изменяется он в диапазоне от 10º до 40ºС.
  • Мигающий домик нам покажет выбранную температуру, немигающий – реальный температурный параметр в этот момент.

По завершению всех произведенных действий никаких кнопок для сохранения нажимать не нужно, выбранные нами настройки автоматически сохраняются.
Настройка температуры воды
Для выбора желаемой температуры воды надо на пульте найти функцию, обозначенную душевой лейкой, и задать нужное значение. Обратите внимание! Изменять температуру во время приема гигиенических процедур другим лицом запрещено

Выбрать оптимальную для подготовки санитарной воды температуру нужно так:

  • Находим кнопку управление режимом «Горячая вода». Жмем ее и ждем, когда в верхнем правом углу дисплея появиться пульсирующее изображение работающей душевой лейки.
  • Опять пользуемся кнопками «+» и «-», для того чтобы найти оптимальную для нас температуру. Ее можно задать в интервале +30 – (+60)ºС.
  • Ждем, когда душетка завершит мигание. Это значит, что котел автоматически сохранил заданный уровень и перешел в режим работы в соответствии с ним.

Если агрегатом предстоит пользоваться только в летнее время или его вообще приобрели для подготовки горячей воды, в игру вступает функция «Приоритет горячей воды». Процедура ее выбора немногим отличается от вышеописанного способа. Разница в том, что появится двойной символ: душ и кружок из трех стрелок.

Выбор этого режима заставит котел греть санитарную воду даже тогда, когда ею не пользуются. Т.е. нагреватель активизируется и готовит воду, а через 10 минут отключается, если в этот период краны никто не открыл.

Если нагретая вода расходуется, о чем повествует открытый кран и падение давления, то котел все время будет готовить воду заданной температуры. Работает он на нагрев воды только тогда, когда в ней есть потребность. Если перевести оборудование в иной режим, то этот автоматически перестает действовать.
Перевод котла на нагрев воды
Котлы Навьен могут работать только на нагрев горячей воды. Для этого их нужно перевести в режим “Приоритета гор.воды” (схема из 3х пунктов вверху) или “Вне дома” (схема из двух пунктов внизу)

Перевести котел Навьен в режим, предполагающий только нагрев воды, можно, воспользовавшись другой функцией. Нашим соотечественникам она известна под названием «Зима-Лето». Однако правильно называть ее «Вне дома». Кнопка для ее выбора располагается в левом нижнем углу.

Для установки периода постоянной работы газового агрегата и отключения, когда в нем нет особой необходимости, имеется таймер. Управляют им по описанной выше абсолютно несложной схеме. Диапазон возможностей таймерного устройства рассчитан на интервал от 0 до 12 часов.

Возможные неисправности и ремонт

Корейские котлы Navien, по отзывам специалистов, выходят из строя достаточно редко. Причем они замечают, что большинство неисправностей легко устраняются самостоятельно пользователями. Отчасти это достигается благодаря тому, что котлы данного производителя способны выдавать код ошибки, по которому легко определить, что пошло не так. Нередко неполадки встречаются, если котел неправильно отключить на лето. А иногда достаточно устройство просто выключить-включить, чтобы оно заработало корректно.

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла
Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Чаще всего встречаются следующие виды неисправностей:

  • устройство перегревается и выключается;
  • пропадает сигнал пламени;
  • в датчике температуры происходит обрыв цепи;
  • сбои в работе вентилятора;
  • в датчике протока происходит короткое замыкание;
  • система работает некорректно;
  • плата управления неисправна.

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

У котлов Navien имеются основные коды ошибок, по которым легко определить и устранить неполадки. Конечно, чтобы не потерять гарантию на устройство, лучше всего при неполадках сразу обращаться в сервисный центр. Весьма часто на дисплее высвечивается цифра «01», которая свидетельствует о том, что снизилось давление или произошел засор. Также данная ошибка может означать, что циркуляционный насос неисправен.

Для устранения данной ошибки надо начинать с проверки фильтра, который есть в системе отопления. В нем не должно быть воздушных пробок. Если они есть, то следует делать процедуру стравливания. Ее можно провести на самих радиаторах. Следующий момент – это проверка исправности циркуляционного насоса. Также важным моментом является сопротивление катушки. Крыльчатка, которая расположена в насосе, должна полноценно работать и быть без повреждений. Причем все, что касается насоса, лучше доверить специалисту, а не рисковать, так как газовое оборудование не терпит дилетанства.

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла
Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Еще одна частая ошибка имеет вид комбинации цифр «02». Она может свидетельствовать о выходе из строя крыльчатки насоса, воздушных пробках в системе отопления, снижении давления воды. При появлении этой ошибки вода из горячего крана может сперва течь теплая, а затем снова холодная. Это случается, если давления потока недостаточно для горелки.

Также на пульте может высвечиваться максимальное значение температуры, но вода из крана при этом будет течь холодная. Причем на отоплении это может и не отразиться. В данном случае может быть проблема в недостаточном потоке воды или воздушных пробках.

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла
Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Иногда бывает, что при данном коде насос работает, но на низких оборотах. Это может свидетельствовать о том, что крыльчатка получила механические повреждения. Помимо этого, может еще не работать датчик протока и находиться в закрытом положении распределительный кран.

Для устранения ошибки следует сперва провести стравливание воздуха и регулировку давления. После этого стоит провести анализ сопротивления катушки, а также проверить крыльчатку на наличие повреждений. Нелишней будет и проверка нормальной работы датчика потока. В том случае, если он работает некорректно, то его надо разобрать и почистить флажок.

Код «10» высвечивается в том случае, если не работает вентилятор. Например, он может перегнуться или проблема возникает из-за неправильного подключения трубок от датчика давления воздуха. Эти трубки следует подсоединить к улиткам вентилятора. Также данная ошибка может высвечиваться при засорении дымохода или даже просто при сильных порывах ветра.

Способы решения проблемы чаще всего сводятся к замене вентилятора. Иногда необходимо просто почистить дымоход. Также надо проконтролировать правильное подключение трубок к улиткам вентилятора. В последнем случае, если все сделано как надо, должен быть перегиб.

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла
Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Бывает, что котел часто включается с шумом, а на дисплее ошибка не высвечивается. При этом в отопительном контуре давление достигает 1,5 атмосферы. Для исправления проблемы можно установить более качественный теплоноситель, что позволит теплообменнику быть дольше исправным. Как минимум при такой проблеме следует снять и провести чистку теплообменника. Однако надо учитывать, что после 5 лет пользования котлом почистить теплообменник невозможно.

Код «011» появляется в том случае, если теплоноситель заполнен некачественной водой. Чаще всего подобная ошибка бывает у котлов «Navien Ace».

Газовое отопление частного дома: варианты, плюсы и минусы, выбор котла

Источники:

  • https://sovet-ingenera.com/otoplenie/otop-oborudovanie/gazovoe-otoplenie-chastnogo-doma.html
  • https://msklimat.ru/pravilnoe-otoplenie-chastnogo-doma-s-gazovym-kotlom.html
  • https://dymohod-msk.ru/montaz-gazovogo-otoplenia/
  • https://sovet-ingenera.com/otoplenie/razvodka-o/shema-otopleniya-ot-gazovogo-kotla-v-dvuhetazhnom-dome.html
  • https://aqueo.ru/otoplenie/kotel/shema-otoplenia-castnogo-doma-s-gazovym-kotlom.html
  • https://GradusPlus.com/kotly/gazovye/nastennye/
  • https://vyborexperta.ru/remont-i-nedvizhimost/luchshie-napolnye-gazovye-kotly/
  • https://Tekhnik.top/luchshie-gazovye-kotly-navien-rejting/
  • https://sovet-ingenera.com/otoplenie/kotly/nastroyka-gazovogo-kotla-navien.html
  • https://stroy-podskazka.ru/otoplenie/kotly/navien/
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
