Элеватор в системе отопления: устройство, принцип работы, расчет

Элеваторный узел системы отопления: что это такое

Элеватор в системе отопления: устройство, принцип работы, расчет

Три режима работы магистральных сетей теплоснабжения измеряются в градусах, выглядят они так:

  1. 95/70.
  2. 130/70.
  3. 150/70.

Первое значение относится к температуре подачи, а второе соответственно обратному трубопроводу. Поскольку расстояние до котельных зачастую достаточно большое, происходит потеря энергии, вынуждающая вносить коррективы в числа с учетом погоды за окном. Эти три варианта были разработаны для экономии расхода топлива.

Этот важный элемент в системе предназначен для понижения давления и нормализации температуры теплоносителя. Происходит процесс путем добавления в трубопровод более холодной воды из цепи отопления.

Согласно общепринятым санитарным нормам жидкость в радиаторах не должна превышать показателя в 95 градусов, приведу несколько очевидных фактов, касающихся этого момента:

  1. Максимально нагретые приборы в квартире могут нанести вред ребенку после прикосновения.
  2. Чугунные радиаторы в этой ситуации станут уязвимыми к механическим повреждениям и хрупкими, алюминиевые экземпляры способны выйти из строя.
  3. Пластиковые трубы, используемые в разводке помещения, не рассчитаны на очень высокие температуры и могут потерять эстетичный внешний вид.

Чтобы предотвратить подобные эксцессы в теплотрассу подбирают элеватор, в многоквартирных домах невозможно обойтись без подобной детали.

Элеватор в системе отопления: устройство, принцип работы, расчет

Внешне этот элемент выглядит как своеобразная металлическая или чугунная конструкция с тремя отверстиями, на каждом из которых есть фланцы для подсоединения агрегата к системе, из чего состоит элеваторный узел, следует узнать подробнее. Внутреннее строение у меня вызвало намного больший интерес, изначально нужно разобрать составляющие по отдельности, выглядит это так:

  1. Корпус.
  2. Сопло.
  3. Смесительная камера.
  4. Подача.
  5. Обратная магистраль.
  6. Выход в систему.

На подаче можно обнаружить максимально высокое давление, при выходе из диффузора более низкое, а в обратной системе минимальное, подобное происходит и с температурой жидкости. Перемычка, находящаяся в вертикальном положении, врезается в корпус под 90 градусов.

Элеватор отопления не сможет продуктивно функционировать без должной обвязки, хотя приспособление достаточно простое, и похоже на насос, который под определенным давлением подает жидкость, но некоторые нюансы в этом вопросе есть, буду разбирать точнее.

Максимально нагретая вода попадает во входной патрубок, и перемещается вперед за счет давления. Благодаря соплу создается эффект инжекции, что заставляет жидкость, попадая в приемную камеру создать зону разряжения.

Элеватор в системе отопления: устройство, принцип работы, расчет

Поскольку давление понижается, туда засасывает воду из патрубка, который, в свою очередь, подключен к обратному трубопроводу. Из-за этих манипуляций теплоноситель попадает в горловину элеватора и начинается смешивание горячего и холодного потока.

Нормализованная с учетом всех норм безопасности вода через диффузор возвращается в систему и распределяется по радиаторам, расположенным в квартирах, так выглядит схема элеваторного узла отопления.

Я считаю, что принцип работы элеватора отопления можно сравнить с водяным насосом, который функционирует без каких-либо ресурсов извне.

Конструкция достаточно простая и бюджетная, именно поэтому большинство тепловых пунктов используют этот элемент в системах многоквартирных домов. Но каждый агрегат должен эксплуатироваться надлежащим образом, без определенных условий перебоев в работе не избежать.

Элеватор отопления имеет три отверстия с фланцами для закрепления, одно из которых подключается к подающему трубопроводу, второе отвечает за подачу жидкости на радиаторы, а в третье поступает обратный поток. Для правильной работы сети необходимо, чтобы между подающим и обратным потоком перепад давления превышал гидравлическое сопротивление системы отопления.

Такой тип устройства я не считаю максимально практичным из-за его зависимости от внешних факторов, но устройство довольно современное и заслуживает внимания. Конструкция предполагает смену сечения сопла посредством регулировки автоматическим способом.

Как работает элеваторный узел, он связан со специально разработанным для этого процесса механизмом, который расположен внутри корпуса элеватора. Именно эта составляющая отвечает за передвижение дроссельной иглы вперед и назад, зависимо от температуры жидкости в системе.

Элеватор в системе отопления: устройство, принцип работы, расчет

Подвижный элемент в сопле воздействует на просвет, в результате чего изменяется подача теплоносителя и его расход. Изменения в проходимости жидкости не только регулируют температуру в трубах, но и скорость передвижения воды в системе отопления. Это обусловлено сменой коэффициента при смешивании холодного и горячего потока. Я рассказал вам, по какой схеме элеватора отопления происходит изменение температуры в магистральной трубе.

Не менее важным фактором стоит считать то, что используя незаменимый элемент, можно регулировать также давление в трубах и радиаторах квартир.

Устройство направляет поток, создавая изменения теплоносителя в контуре отопления. Конструкция приспособления предполагает циркуляцию жидкости, поэтому зачастую к ней идут такие удачные дополнения, как распределительные агрегаты. В многоквартирных домах подобные устройства необходимы лишь потому, что в них проживает сразу несколько потребителей.

За распределение воды отвечает коллектор или гребенка, после попадания в эту емкость теплоноситель из автоматического элеваторного узла уходит по комнатам жильцов через множество выходов. На напор в системе подобная манипуляция не влияет, он остается прежним.

Из чего состоит элеваторный узел

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры. В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления. Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Размеры элеваторного узла

Элеваторы изготавливаются в нескольких типоразмерах, соответствующих величине и потребностям системы отопления дома или подъезда многоквартирного дома:

Таблица элеваторного узла
Таблица зависимости номера элеватора от его размера

Подбор элеватора производится по сочетанию различных параметров — температуры, давления в системе, пропускной способности трубопроводов, присоединительным размерам и т.п. Большинство приборов выбирается исходя из диаметра труб, питающих систему отопления. Важно обеспечить соответствие диаметра питающих трубопроводов и размеров патрубков элеватора, чтобы прибор не оказался своеобразной диафрагмой, снижающей пропускную способность и давление в системе. Кроме того, на эффективность работы влияет размер сопла, подлежащий тщательному расчёту. Формулы расчёта имеются в сети, но самостоятельно его производить, не имея опыта и подготовки, не рекомендуется. Проще всего использовать онлайн-калькулятор, который можно отыскать в сети Интернет. Полученный результат целесообразно проверить на другом калькуляторе, чтобы получить более корректный результат.

Как обслуживать

Работа элеватора основана на действии физических законов, поэтому каких-либо движущихся или вращающихся деталей его конструкция не предусматривает. Даже в более сложных конструкциях с изменяющимся размером сопла перемещается специальная игла, увеличивающая или уменьшающая проход для теплоносителя (по принципу действия пульверизатора), не имеющая высокой скорости перемещения. Поэтому весь уход за устройством заключается в своевременной очистке от загрязнений, удалении грязи, понемногу набивающейся из-за низкого качества теплоносителя. Периодической замене подлежат сопла, которые испытывают нагрузки при воздействии с потоком горячей воды и первыми выходят из строя. Проверка диаметра и состояния сопла производится ежегодно, замена осуществляется при наступлении необходимости — сильной изношенности детали, чрезмерном увеличении или уменьшении пропускной способности. Также необходимо следить за герметичностью фланцевых соединений, вовремя менять прокладки и сальники.

Назначение элеваторного узла

Принцип работы элеваторного узла системы отопления

Внешний вид элеваторного узла отопления

Еще на первых этапах проектирования центрального отопления инженеры столкнулись с проблемой сохранения тепловой энергии из-за протяженности теплотрасс. Для уменьшения тепловых потерь применяются два основных метода:

  • Максимальная теплоизоляция поверхности трубы;
  • Установка в зданиях элеваторных узлов.

Рабочий температурный режим в наружных трубах отопления составляет 150 или 130 град. Подавать воду потребителям такую температуру запрещено. Именно поэтому был разработан регулируемый элеваторный узел отопления. Он предназначен для смешивания горячего и холодного потоков теплоносителя с целью оптимизации его температуры. Помимо этого также уменьшается давление до приемлемого уровня.

Читайте также:  Опрессовка системы отопления - самая полная информация

Для нормальной работы автоматический элеваторный узел отопления устанавливают в заранее подготовленном помещении. Для жилых многоквартирных домов таковым является подвал. Монтаж и дальнейшее обслуживание должны выполнять только специалисты. Любое нарушение режима работы может привести к возникновению аварийных ситуаций. Монтаж в частных домах подобного элемента отопления нецелесообразно. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы. Поэтому он применяется только для создания разветвленных отопительных систем с большой протяженностью наружных теплопроводов.

Беря за основу принцип работы этого элеваторного узла отопления, можно сделать аналогичную систему и для автономной системы. Но для этого применяют двух или трехходовые клапаны с термостатами.

Конструкция и основные фрагменты элеватора

Типичный элеватор делают из литьевого чугуна или стали, для подсоединения к трубопроводу его оснащают фланцами с трех сторон. Для защиты от коррозии деталь покрывают порошковой эпоксидной краской синего или черного цветов.

Рассматривая, что такое элеваторный узел в системе отопления, его условно разбивают на следующие составляющие:

  • Выходной и входные патрубки подачи входящего (прямого) и отходящего (обратного) потоков, оснащенные фланцами.
  • Сопло. Бывает встроенным или сменным, последнее имеет форму стакана с буртиком и конусным зауженным концом.
  • Смесительная камера. Располагается после сопла и на выходе патрубка обратного потока. В ней происходит смешивание потоков подачи и обратки, в результате чего понижается температура отопительной жидкости.
  • Горловина. Это короткий или некоторой длины участок элеваторного узла небольшого диаметра. Так как давление в любом трубопроводе напрямую связано с размерами его проходного канала, относительно узкая горловина приводит к его понижению также, как и узкое сопло.
  • Диффузор. Конусный фрагмент элеватора после горловины, расширяющийся к его торцу до диаметра, необходимого для подключения узла к трубопроводной магистрали. Конечный диаметр горловины элеваторного узла больше на один типоразмер проходного канала его входного патрубка и совпадает по размеру с канальным проходом обратки.
  • В зависимости от размеров трубопроводов теплосетей, физических характеристик отопительной жидкости на их входе, промышленные предприятия выпускают стандартные элеваторные узлы 7 (8) типовых размеров, которым присваиваются номера от 1(0) до 7. Их входные патрубки имеют типоразмеры условных проходов Ду 25, 40, 50 и 80 мм. При этом соответствующие им выходной и патрубок обратки больше на один типоразмер и соответствуют цифровому ряду 32, 50, 80 и 100 мм.

Конструкция элеваторного узла.

Конструктивное устройство элеватора



Виды схем установки тепловых узлов

Становится понятно, что тепловой узел в многоквартирном доме находится в подвале, где и начинается подача тепла в каждую квартиру. Схема теплового узла указана на этом фото.

Как видно из картинки, это элеваторная схема. Ее можно назвать самой простой и не дорогостоящей. Но, недостатком этой системы является то, что выполнять регулировку температуры в трубах невозможно. В связи с этим возникают некоторые неудобства у конечных потребителей. Тепловая энергия перерасходуется при оттепели за отопительный сезон. Основная делать такой схемы — это элеватор. А перед ним может быть установлен редуктор понижения давления. А сам элеватор служит для того, чтобы подмешивать остывший теплоноситель к горячему. На его выходе создается разряжение, что и служит основой работы. За счет этого разряжения, в элеваторе теплоноситель находится под меньшим давлением, поэтому и происходит смешивание.

Но, есть еще одна схема установки системы. Она работает на основе теплообменника. Вы можете увидеть ее на этом фото.

Благодаря тому, что тепловой пункт подключается через этот самый теплообменник, теплоноситель внутри дома и теплоноситель из теплотрассы разделяется. А за счет этого разделения, предоставляется возможность его выполнять его подготовку. Для этой цели используются присадки и фильтрация. Именно эта схема открывает большие двери для регулирования температуры и давления теплоносителя в трубах

Почему это важно? Дело в том, что схема на основе теплообменника позволяет снижать растраты на отопление

Если говорить о подмешивании теплоносителя, то для такой системы оно выполняется за счет термостатических клапанов. Особенностью использования является и то, что жильцы могут позволить себе использование алюминиевых радиаторов. Только вот есть небольшой нюанс — при некачественном теплоносителе внутри системы, срок службы радиаторов снижается. Естественно, что вы не сможете осуществлять контроль качества теплоносителя внутри. Вот почему лучше не рисковать и довольствоваться биметаллическими или чугунными радиаторами.

Обратите внимание! При подключении ГВС через теплообменник, появляется возможность контроля давления внутри и температуры воды. Хочется отметить, что некоторые управляющие, что любят наживаться на добросовестных плательщиках, могут заниматься обманом жильцов дома

Как? Занижая температуру воды всего лишь на несколько градусов. На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц.

Элеватор в системе отопления — схема монтажа

Элеваторы обычно устанавливают в индивидуальные тепловые пункты зданий по определенной типовой схеме подключения.

При размещении прибора в обычной системе отопления схема его обвязки помимо самого смесительного узла со вставным соплом включает в себя:

Запорную арматуру. Стандартный вариант — применение четырех клиновых задвижек: в общей линии подачи перед элеватором и в обратке теплосетей (отсекают сеть), а также после смесительного узла и в обратке до подсоединительного отвода (отсекают дом).

Грязевые фильтры. Обязательно присутствие одного прибора до элеваторного узла, иногда второй устанавливают в линию обратки.

Манометры. Схема подключения может содержать около четырех (обычно три) манометров, устанавливаемых до и после фильтра (позволяют отследить степень его загрязнения), а также в общую линию обратки теплосетей до и после задвижки.

Термометры. Располагаются аналогично манометрам, часто находятся рядом с ними.

Трехходовые шаровые краны. Схема подключения может содержать около 10 трехходовых кранов, служащих для технических целей — забора воды, заполнения системы, подключения через них манометров, спуска жидкости из грязевого фильтра.
Примеры исполнения тепловых элеваторных узлов.

 Примеры исполнения тепловых элеваторных узлов

Особенности монтажа и проверка

Принцип работы элеваторного узла системы отопления

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя. Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей.

  • Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
  • Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

  • Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
  • Юстировка датчиков температуры и давления;
  • Определение потерь давления во время прохождения теплоносителя через сопло;
  • Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.
Читайте также:  Утеплители для стен фольгированные – утепление пенофолом изнутри или снаружи, чем лучше всего приклеить фольгоизолон и какие методы крепления есть

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Требования к помещению

В подавляющем большинстве случаев смесительные узлы монтируются в подвале здания. Для выполнения своих функций необходимо учитывать характеристику помещения – сезонные перепады температуры и влажности.

Существует ряд требований к этим показателям, выполнение которых обязательно. В особенности это касается элеваторных узлов системы центрального отопления с установленными автоматическими сервоприводами:

  • Температура в помещении не должна опускаться ниже 0°С;
  • Для предотвращения появления конденсата на поверхности труб обустраивается система вытяжной вентиляции;
  • Для электрических приборов обязательно монтируется отдельная щитовая. Рекомендуется предусмотреть источник автономного питания на случай аварийного отключения подачи электричества.

Однако по факту редко можно встретить следование этим правилам. В итоге даже для самого эффективного чертежа элеваторного узла его практическое исполнение может существенно отличаться. Именно поэтому появились альтернативные схемы для смешивания потоков теплоносителя.

В некоторых новых многоквартирных домах, подключаемых к центральному отоплению, не предусмотрена схема отопления с элеваторным узлом. Для его монтажа нужно обратиться в управляющую компанию.

Схемы подключения элеватного узла системы отопления

Устройство элеваторного узла

Из-за того, что температура воды в ГВС при любых условиях должна поддерживаться в пределах 60 – 65 градусов, при плюсовых температурах наружного воздуха в элеватор может поступать более горячий теплоноситель, чем требуется.

При этом имеет место перерасход тепла на уровне 5% – 13%. Во избежание этого явления применяют три схемы подключения элеваторного узла:

  • с регулятором расхода воды

Данное устройство позволяет соблюсти основное условие качественного управения подачей тепла: расход теплоносителя через отопительную систему должен сохраняться неизменным.

При выполнении данного условия удается избежать поэтажной разрегулировки, которая имеет место в однотрубных системах в случае уменьшения расхода теплоносителя.

Однако, схема «элеватор + регулятор расхода» не в состоянии поддержать температуру после данного устройства на приемлемом уровне при отклонениях от нормального температурного графика.

  • с регулируемой насадкой

Площадь поперечного сечения выходного отверстия насадки регулируется вводимой в него иглой. При этом увеличивается коэффициент смешивания и, соответственно, падает температура теплоносителя после элеватора.

Недостатком данной схемы является то, что при введении иглы в отверстие конуса увеличивается гидросопротивление последнего, вследствие чего расход теплоносителя, а соответственно и количество поставляемого тепла, уменьшается.

Схема регулируемого элеватора

  • с насосом регулирующим

Насос монтируется на линии смешения элеваторного узла либо параллельно ей. В дополнение к нему монтируются регуляторы расхода теплоносителя и его температуры. Данное решение является весьма эффективным, поскольку оно позволяет:

  • регулировать температуру теплоносителя при любой температуре наружного воздуха, а не только при плюсовой;
  • поддерживать циркуляцию теплоносителя во внутренней сети при остановке внешней.

К недостаткам схемы можно отнести высокую стоимость, сложность и увеличение эксплуатационных расходов за счет энергоснабжения насоса.

Трубы из пластика для отопления

Принцип работы схемы теплового узла

Рассмотрим принципиальную схему элеваторного узла – то есть схему его работы:

  • горячий теплоноситель подается из котельной по магистральному трубопроводу к входу в сопло;
  • перемещаясь по трубам небольшого сечения, вода постепенно набирает скорость;
  • при этом образуется несколько разряженная область;
  • образовавшийся вакуум начинает подсос воды из обратки;
  • однородные турбулентные потоки сквозь диффузор поступают к выходу.

Элеватор в системе отопления: устройство, принцип работы, расчет

Если в системе отопления применяется схема теплового узла многоквартирного дома, то ее эффективную работу можно обеспечить только при условии, что рабочее давление между подающим и обратным потоками будет больше расчетного гидросопротивления.

Расчет

Работа элеваторного узла зависит от правильно выбранных размеров и перепада давления между нагнетательным и обратным трубопроводом. Для расчета параметров элеваторного узла теплотехники и программисты создали достаточно много программ. Они выглядят как обычная экранная форма с настроенной формулой для расчетов. После заполнения всех строк таблицы программа рассчитывает параметры схемы ГВС, размеры элеватора и выдает результаты в виде схемы с нанесенными размерами и в виде таблицы с калькуляцией. Вариант выдачи результатов обычно представлен в виде таблицы.

Элеватор в системе отопления: устройство, принцип работы, расчет
Элеватор в системе отопления: устройство, принцип работы, расчет

Расчет теплосети и выбор элеватора довольно подробно изложен в Строительных Нормах и Правилах:

  • СНиП 23-01-99 «Строительная климатология», 2000 год;
  • СНиП II-3-79 «Строительная теплотехника», 1998 год;
  • СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование воздуха», 1987 год;
  • Богословский В. Н. «Внутренние санитарно-технические устройства», 1990 год.

Термостат смесительный – альтернатива стандартному элеваторному узлу. Работает он абсолютно аналогично элеватору – перемешивает горячую поступающую из ТЭЦ воду и охлажденную, которая возвращается из радиаторов. К термостату подключены три канала: один – для горячей воды, второй – для обратки, третий – для подачи подготовленной смеси в радиаторы отопления. Если температура воды из магистрального трубопровода находится в допустимых пределах – холодный поток полностью перекрывается. Как только температура начинает расти – клапан постепенно начинает открываться, к горячей воде подмешивается порция прохладной, понижая температуру смеси. Чем горячее вода, тем большая по объему порция прохладной воды подмешивается. Трехходовой клапан термостата смесительного необходим для управления пропорцией холодной и горячей воды, чтобы получить теплоноситель оптимальной температуры. Преимущества – малые габариты, отсутствие подвижных частей, простота регулировки температуры.

Элеватор в системе отопления: устройство, принцип работы, расчет
Элеватор в системе отопления: устройство, принцип работы, расчет

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

Читайте также:  Шамотная глина - как разводить это чудо природы?

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Схема плановой проверки состояния работы элеваторного узла

Одним из достоинств системы считается простота эксплуатации. Устройство не требует круглосуточного контроля, достаточно проводить плановые осмотры. Такого рода обследование лучше выполнять по следующему алгоритму:

  1. Проверка целостности труб;
  2. Сверка приборов, подстройка датчиков давления и термометров;
  3. Расчет потерь давления при прохождении воды через сопло;
  4. Расчет коэффициента смещения. Данную величину необходимо учитывать при настройке системы, так как даже безупречно смонтированный и установленный узел и трубопровод со временем изнашиваются.

После проведения плановой проверки система опечатывается, чтобы зафиксировать ее настройки и предотвратить несанкционированные изменения.

Распределительные устройства

Элеваторный узел со всей своей обвязкой можно представить как нагнетательный циркуляционный насос, который под определенным давлением подает теплоноситель в отопительную систему.

Если на объекте несколько этажей и потребителей, то самое верное решение – распределение общего потока теплоносителя каждому потребителю.

Элеваторный узел системы отопления
Для решения таких задач предназначена гребенка для системы отопления, которая имеет другое название – коллектор. Это устройство можно представить в виде емкости. В емкость с выхода элеватора втекает теплоноситель, который затем вытекает через несколько выходов, причем с одинаковым напором.

Элеваторный узел системы отопления
Следовательно, гребенка распределительная системы отопления позволяет отключение, регулировку, ремонт отдельных потребителей объекта без остановки работы контура отопления. Наличие коллектора исключает взаимное влияние ответвлений системы отопления. При этом давление в батареях отопления соответствует давлению на выходе элеватора.

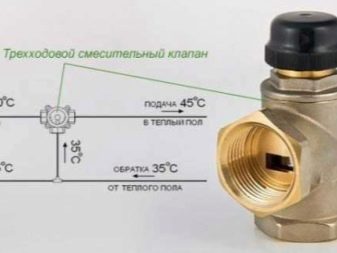

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

  • Элеваторный узел системы отопления
    постоянный режим;
  • переменный гидрорежим.

Элеваторный узел системы отопления
Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:Элеваторный узел системы отопления

  1. регулировки температуры теплых полов;
  2. регулировки температуры батарей;
  3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

Советы

Подбор необходимых параметров системы отопления в многоквартирном или частном доме (коттедже) зависит от проекта и выделяемых на решение этого вопроса денег. Чаще всего определяющими в данном случае являются финансовые возможности и местные условия.

Самотечная система отопления самая простая и дешевая. Источником тепла для такой системы служит водяной котел на дровах, угле или природном газе. Насоса в этой системе нет – конвективную циркуляцию воды обеспечивает бак-расширитель и подуклонка труб.

Плотность холодной воды немного больше плотности горячей воды, разница в плотности приводит к возникновению небольшого избыточного давления, которое совместно с силой земного притяжения приводит к перетеканию теплоносителя по трубам системы. Регулировка системы вручную производится при помощи вентилей и шиберных задвижек.

Элеватор в системе отопления: устройство, принцип работы, расчет
Элеватор в системе отопления: устройство, принцип работы, расчет

Полуавтоматическая система на базе термоголовок и термостатов. Параметры системы задают вручную, в дальнейшем они поддерживаются автоматически. Система с использованием микроконтроллеров и самообучающихся программ может работать полностью автономно в течение продолжительного времени. Для анализа событий в системе ведется журнал мониторинга. Если вы хотите максимально сэкономить на монтаже системы отопления, сделав все работы самостоятельно, но при этом не умеете пользоваться электросваркой, нужно выбрать для системы отопления и горячего водоснабжения полипропиленовые трубы. Монтаж полипропиленовых труб можно сделать при помощи обыкновенного гаечного ключа. Эти трубы существенно дешевле остальных. Ошибки монтажа можно быстро и дешево исправить повторной укладкой. Сварку полипропиленовых труб на станке может легко освоить человек, который никогда раньше никогда этого не делал.

Полипропиленовые трубы можно легко прокладывать в труднодоступных местах. Существенный их недостаток – для монтажа системы отопления нужен сварочный аппарат, который придётся купить или взять в аренду. Лучше всего использовать полипропиленовые трубы c арматурой из стекловолокна, они гораздо прочнее и более долговечны.

Элеватор в системе отопления: устройство, принцип работы, расчет
Элеватор в системе отопления: устройство, принцип работы, расчет
Элеватор в системе отопления: устройство, принцип работы, расчет

Выбрав для монтажа системы водяного отопления металлопластиковые трубы, вы будете на 100% уверены в надёжности трубопроводов и в долговечности труб, уложенных в цементную стяжку «теплого пола».

Самостоятельное устранение неисправностей элеваторного узла:

  • Засорение мусором. Признаки – после легкого постукивания по корпусу грязевика наблюдается помутнение воды или появление застойного запаха. Грязевик нужно промыть.
  • Коррозия или засорение сопла. Признаки – слышен сильный шум, при работе резко изменяется давление в системе. Сопло требует замены.
  • Засорение грязевика на обратном трубопроводе. Признаки – давление в обратном трубопроводе растет. Грязевик нужно промыть.
  • Коррозия сопла. Признаки – разная температура воды на этажах. Требуется замена сопла.

Элеватор в системе отопления: устройство, принцип работы, расчет

Достоинства и недостатки

Практичность элеватора отопления обусловлена следующими преимуществами:

  • простота устройства и, как следствие, минимальное обслуживание;
  • долговечность;
  • низкая стоимость;
  • энергонезависимость (функционирует без участия электричества);
  • независимость коэффициента смешения от гидравлического режима во внешней сети;
  • наличие дополнительной функции: узел играет роль циркуляционного насоса.

Характерными «минусами» данной технологии являются:

  • отсутствие возможности регулирования температуры на выходе;
  • необходимость перепада давления между подающей и обратной линиями в пределах 0,8 – 2 атм;
  • сложность и высокая точность расчета диаметра насадки-конуса и размеров камеры смешения.

Труба из полипропилена для отопления

Заключение

Поскольку реконструкции всех тепловых пунктов произойдут нескоро, элеваторы еще долго будут служить там в качестве смесителей. Поэтому знание их устройства и принципа действия будет полезным определенному кругу людей.

Источники:

  • https://kotle.ru/otoplenie/elevatornyj-uzel-otopleniya
  • https://msklimat.ru/elevatornyj-uzel-sistemy-otopleniya.html
  • https://teplo.guru/sistemy/elevatornyiy-uzel.html
  • https://msklimat.ru/printsip-raboty-elevatornogo-uzla-sistemy-otopleniya.html
  • https://montagtrub.ru/elevatornyj-uzel-sistemy-otopleniya-naznachenie-vidy-montazh/
  • https://dymohod-msk.ru/elevatornyj-uzel/
  • https://microklimat.pro/sistemy-otopleniya/elevatornyj-uzel.html
  • https://odstroy.ru/elevatornyj-uzel-sistemy-otoplenia-osobennosti-prednaznacenie-shema-punkta/
  • https://stroy-podskazka.ru/otoplenie/elevatornyj-uzel/
  • https://kaminguru.com/sistema-otoplenija/ustrojstvo-jelevatornogo-uzla.html
  • https://dymohod-msk.ru/elevator/
  • https://cotlix.com/elevator-otopleniya
Понравилась статья? Поделиться с друзьями:
Котлы и отопление
