Делаем мангалы из металла своими руками: фото, размеры, чертежи

Небольшой экскурс в историю

Пошло это слово от азербайджанского или турецкого manqal-жаровня. Похожие слова есть в арабском, персидском, грузинском, армянском языках. Представляла собой чашу, изготовленную из меди с широкими горизонтальными полями. Для удобства переноски она снабжалась двумя ручками, сверху накрывалась крышкой в форме полусферы. Для остойчивости снизу ставились опоры. Несколько позднее появились шампура от сирийского пика, а самоназвание шашлык произошло от татарского шишлык-жаренное на вертеле. Сейчас оно прочно заняло место в национальной кухне многих народов мира.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

• Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
• Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.

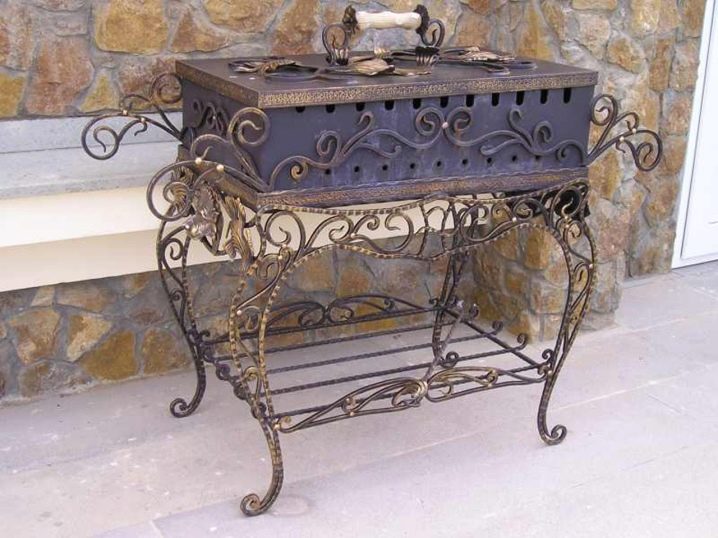

• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

• Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
• Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина. Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина. Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни. Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала. Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок топки. Для стационарных мангалов работает правило: чем толще стенки топки мангала, тем лучше. Желательно использовать листы металла толщиной 8-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Мы собрали для вас несколько чертежей типовых мангалов, которые легко изготовить самостоятельно.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенокСтальные трубы для изготовления опорМеталлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)Болгарка с отрезным кругомСварочный инвертер с набором электродовЛопата или бур для изготовления гнезд под опорыРубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опорыЗащитная краска для нанесения на мангалМнение экспертаВалерий ГармашШеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Как сварить мангал своими руками

Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.

В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:

• две длинные боковины;
• две короткие;
• дно.

Схема раскроя деталей жаровни

Если для дна подобрать более толстый металл, изделие прослужит дольше.

Пошаговая инструкция:

1. Вырезаем заготовки.
2. Свариваем, зачищаем швы.
3. Отрезаем для ручек два куска уголка длиной 10-15 см и привариваем на короткие боковины жаровни.
4. Изготавливаем ножки из профильной трубы:

• отрезаем 4 заготовки 40х40 мм длиной по 10 см и 4 30х30 мм длиной 80 см;
• привариваем короткие куски трубы к нижней части ящика;
• в длинных ножках сверлим отверстие, нарезаем резьбу для болта-фиксатора.

Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.

Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.

Жаровня стационарная на крепкой подставке

Особенность этой модели – разбирающаяся подставка, сделанная из профильной трубы.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

• возможность подготовить продукты, поставить посуду, специи;
• удобно, «под рукой», разместить аксессуары, повесив их на крючки;
• хранить запас топлива и кухонную утварь;
• перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Чертеж мангала:

Технология изготовления жаровни аналогична предыдущему варианту:

1. Вырезаем заготовки корпуса из листа толщиной 4 мм.
2. Свариваем корпус.
3. Привариваем ручки из уголка 25х25 мм длиной 100 мм.

На чертежах схематично показаны отверстия в мангале для поступления воздуха и расстояния между ними, а также пазы под шампуры. Почему их делать не обязательно читайте в статье «Идеальные размеры мангала».

Как сделать жаровню мангала своими руками смотрите в 11-минутном видео

Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

1. Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
2. Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
3. Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
4. Раскраиваем деревянные части столешницы и нижнего основания.
5. Собираем конструкцию:

• устанавливаем жаровню,
• монтируем деревянные элементы.

Используем старые емкости

Если найдется 50 литровая емкость для бытового газа, то можно сделать мангал из баллона своими руками.

Для этого:

• открываем вентиль и полностью стравливаем газ;
• заливаем водой и даем отстоятся в течение суток, чтобы нейтрализовать остатки содержимого;
• на боковине делаем прямоугольный вырез;
• зачищаем края и устанавливаем петли на заклепках;
• вентиль отрезаем, на его место привариваем дымовую трубу с шибером для регулировки тяги.

Точно так же можно воспользоваться стальными бочками, но надо брать еще «советские» с толстыми стенками они дольше не прогорят. С помощью декора их можно преобразовать в паровоз самолет или ракету.

У многих автомобилистов найдутся ненужные колесные диски, ставим их на подставку и готово.

Когда надо совместить с приготовлением пищи

Инструкция, как сделать печь-мангал:

• выбираем подходящий проект с учетом пожеланий;
• делаем дополнительный отсек для кухонной печки;
• в топку укладываем колосниковую решетку, обязательно делаем поддувало для лучшей тяги;
• сверху накрываем колпаком с дымовой трубой;
• ставим варочную панель с конфорками, при приготовлении пищи кружки снимаются, для лучшего прогрева суда можно поместить казан для плова.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд. Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами.

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Далее следует соблюдать очередность действий:

1. Вырезать детали короба или основной части.
2. Проделать все отверстия, запланированные по модели.
3. Сварить короб.
4. Вырезать по размерам станину, если требует модель. Сварить.
5. Приварить ручки при необходимости.
6. Можно покрасить конструкцию.

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции.

Простой мангал с ручками для небольшой семьи

Их металла можно сделать своими руками простой, но удобный мангал с ручками по размерам, рассчитанным для себя. Схема такой конструкции очень проста – это прямоугольный короб с днищем без верха.

Длина определяется индивидуально, в зависимости от личных потребностей. Для небольшой семьи достаточно длины мангала 60 см и ширины 30 см.

Высота стенки максимум 15 см. Не стоит делать выше, иначе требуется больше жара. Ширина металла для этого мангала 4 мм. Вырезать можно по собственному чертежу в любой мастерской.

Делать так:

• Вырезать из металла стенки и днище по размерам.

• Сделать отверстия в боковых частях в 2 ряда каждые 10 см. Эта мерка зависит от длины мангала. Сначала отмерить и расчертить маркером, затем просверлить.

• Сделать запилы для шампуров. Их количество зависит от длины мангала. Можно делать запилы каждые 6 см. Глубина запила примерно 1 см.

• Сварить короб точечно изнутри. При этом металл ставить плотно, чтобы не было дополнительной вентиляции в мангале. Из профильной дуги вырезать 2 рейки по 120 см для усиления стенки и изготовления ручек. Такая длина нужна для того, чтобы по краям были выступы по 30 см.

• Идеальная высота мангала определяется по росту его хозяина. Согнуть руку в локте на 90° и измерить расстояние от кисти руки до пола. Например, 110 см. В этом случае высота ножки должна быть 95 см (за минусом высоты мангала). Вырезать ножки такой длины.

• Приварить ножки. Сделать поперечную стяжку между ними, приварив трубки нужного размера.

• Приварить по контуру короба чуть ниже пропилов для шампуров трубки для усиления конструкции и создания ручек.

• Приварить поперечные трубки для формирования ручек с обеих сторон.

Мангал готов. Можно при желании его покрасить специальной термоустойчивой краской.

Складной мангал

Из металла можно смастерить своими руками даже складной мангал, который собирается в компактный чемоданчик. Размеры можно выбирать для себя индивидуально. Важно выкроить все детали предварительно на бумаге или картоне и перенести все на металл, после вырезать.

Далее делать, как на фото​ и в описании:

• Вырезать все детали. Разметить места для петель.

• Наживить слегка, подложив под петли тонкие сантиметровые планки.

• Обварить все петли. Соединить все части. Предварительно важно фиксировать их прихватками, которые после счистить под ноль.

• После приступить к изготовлению ножек. Для них использовать трубу 15 мм.

• Насверлить отверстия 5 мм, отступая около 1 см. Сделать 4 ножки выбранной высоты.

• Для красоты и устойчивости можно приварить шар или пластину.

• Приварить гайки для крепления ножек к днищу короба.

• Сделать выдвижные ручки произвольного размера и застежку.

Этот мангал сделать довольно сложно, но это самая удобная конструкция для того, чтобы возить его с собой.

Покраска мангала из металла

Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:

• Краской CERTA, которая может выдержать температуру в 900 градусов.
• Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
• Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
• Эмаль «КО-8111», способная выдержать около 600 градусов.

Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.

Правила ухода и эксплуатации

Чтобы мангал прослужил как можно дольше, ему необходимо обеспечить грамотный уход. Для защиты изделия от атмосферных осадков, над ним рекомендуется сделать крышу. Каждый раз после использования, его стоит очищать от углей и золы, а казан насухо вытирать чистой салфеткой.

Для предотвращения коррозии металла, изделие обрабатывается специальными составами, стойкими к высоким температурам. Хорошо будет провести воронение металла, в результате чего, на поверхности изделия образуется специальная пленочка, которая будет защищать его от жара.

В заключение стоит отметить, что сделать казан мангал из металла своими руками довольно легко и просто, если сделать грамотный проект и соблюдать все правила и рекомендации по его сборке. В результате у вас получится прочный, надежный и долговечный мангал, на котором можно будет готовить вкусные и ароматные блюда в любое время года. А проявив фантазию, можно сделать изделие оригинальной и эксклюзивной формы и дизайна.

Примеры дизайна

Наиболее практичный и привлекательный вариант организации барбекю – это «вписать» его в комплекс для отдыха, который представляет собой кирпичное сооружение под навесом, имеющее мангал с барбекю, коптильней, тандыр. Здесь же размещаются столы, стулья, легкие плетеные кресла. Старайтесь максимально интегрировать комплекс с ландшафтом участка – посадите ветвистые растения, которые обовьют стены комплекса, используйте идентичный декор.

Если на вашем участке уже имеется открытая беседка, в нее можно интегрировать печь-мангал. Помимо блюд на гриле, данное устройство позволит готовить супы, плов (если оснастить ее казаном).

Компактное металлическое устройство можно разместить на веранде дома. В таком случае следует позаботиться о защите поверхностей веранды, например, обработать их дополнительным слоем огнезащитной пропитки.

Не стоит думать, что привлекательно и стильно может выглядеть исключительно дорогостоящий стационарный мангал из кирпича. Даже самодельные модели можно украсить необычными элементами. Например, эта конструкция выглядит настоящим произведением искусства. Необычная имитация корабля оснащена всем необходимым для функционирования, каждая деталь здесь продумана, выполняет не только эстетическую, но и практическую функцию.

Не менее оригинально выглядит мангал в форме самолета. Импровизированные крылья можно сделать съемными, в собранном виде они служат небольшими столешницами.

Если подобные решения кажутся вам слишком экстравагантными, присмотритесь к мангалам традиционных форм, имеющим кованые элементы. Такие конструкции смотрятся дорого, винтажно, при этом они хорошо впишутся в большинство экстерьеров.

Ценителям минимализма и необычных решений придется по вкусу мангал, представляющий собой вертикальную трубу.

Обзор на казан-мнгала «Буран 2» смотрите в видео ниже.

Дизайн квартирыДизайн «хрущевки»

Источники:

• https://jamaster.ru/kak-sdelat-mangal-svoimi-rukami/
• https://stroy-podskazka.ru/mangal/iz-metalla-svoimi-rukami/
• https://grillrest.com/mangaly/sdelaj-sam/metallicheskij-mangal/
• https://okmangal.ru/mangaly-barbekyu/mangal-svoimi-rukami-kak-sdelat-iz-zheleza/
• https://materialyinfo.ru/mangal-svoimi-rukami-iz-metalla/
• https://stroyday.com/mangal-iz-metalla-svoimi-rukami/
• https://comfortdacha.ru/kak-sdelat-mangal-s-kazanom-iz-metalla-samostoyatelno-na-dache/
• https://stroy-podskazka.ru/mangal/kazan/
