Устройство и принцип раздачи теплоносителя
Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.
Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу
Как работает однотрубная радиаторная система отопления:
- Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
- Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
- Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
- В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.
Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).
Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов
Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:
- в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
- путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
- комбинация двух предыдущих вариантов.
Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.
Составляющие части и принцип действия
Однотрубные системы отопления частного дома состоят из таких элементов:
- котел;
- трубопровод, по которому передвигается нагретая и холодная жидкость;
- запорная и регулирующая арматура;
- расширительная емкость;
- циркуляционный насос (при необходимости);
- соединительные детали;
- блок безопасности;
- радиаторы или батареи.
Принцип функционирования ленинградки прост: нагретый теплоноситель, поступающий в систему от котла, достигает первого радиатора, где тройником разделяется на несколько потоков. Большее количество жидкости течет по магистрали, а остальное остается в радиаторе. После отдачи тепла его стенкам (температура воды падает на 10-15 градусов), теплоноситель возвращается в общий коллектор посредством выходящего патрубка.
Смешиваясь, вода остывает на 1,5 градуса и перетекает в следующий радиатор. В конце контура остывшая жидкость направляется в котел, где снова нагревается. Последняя батарея получает уже не такой горячий теплоноситель, поэтому прогрев помещение осуществляется неравномерно. Чтобы устранить этот недостаток, можно в конце контура установить более мощную батарею, увеличить производительность циркуляционного насоса или диаметр трубы.
Отличие однотрубной и двухтрубной систем
Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.
Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.
Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.
Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки
Движение теплоносителя двухтрубного отопления осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.
Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.
В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.
Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.
Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично
Классификация однотрубных отопительных систем
Существует два разных вида однотрубных систем отопления:
- Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.
- Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.
Подключать отопительные приборы можно тремя способами:
- Снизу;
- Сбоку;
- По диагонали.
Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.
Оптимальным вариантом является диагональная схема подведения труб, при которой отопительные приборы прогреваются должным образом и демонстрируют максимальную эффективность. В любом случае, перед тем, как сделать однотрубную систему отопления, нужно разработать проект, отображающий мельчайшие детали будущей конструкции.
Типы разводки однотрубной системы
В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.
Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.
Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.
Горизонтальная разводка
При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку. От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.
Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».
Вертикальная разводка
При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль. Существенный недостаток этой системы — неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.
Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.
Видео: однотрубная система отопления
Схемы однотрубных систем
Для обогрева загородных коттеджей и квартир многоэтажных домов применяется всего 2 типа однотрубных схем:
- Классическая ленинградская система отопления с нижней горизонтальной разводкой представлена выше на первой картинке.
- Радиаторная сеть с вертикальными стояками.
Справа изображена классическая «ленинградка» с нижним подключением батареи, слева — подсоединение к однотрубному стояку
«Ленинградка» предусматривает подключение радиаторов к общей кольцевой магистрали, проложенной горизонтально над полом. Классика жанра – нижнее боковое присоединение обеих подводок. При более современном подходе трубы подключаются к батарее диагонально, мастера-монтажники практикуют оба метода.
Вторая схема применяется в многоквартирных и двухэтажных частных домах. Сквозь перекрытия проходят вертикальные одинарные стояки, к ним схеме присоединены батареи на каждом этаже. Подача воды в стояки предусматривается из нижнего или верхнего горизонтального коллектора.
Вертикальные разводки многоквартирных домов с нижним и верхним розливом
Примечание. Обратите внимание: общая линия «ленинградки» с горизонтальной нижней разводкой — цельная труба, не меняющая диаметр на всем протяжении. На однотрубных стояках предусмотрены перемычки – байпасы, пропускающие часть теплоносителя мимо батарей.
Оба типа разводок могут функционировать с принудительной и естественной циркуляцией воды (самотеком). Схемы видоизменяются в зависимости от условий эксплуатации:
- Для работы «ленинградки» в самотечном режиме придется нарастить внутреннее сечение кольцевого коллектора до 40—50 мм, сделать уклоны и поднять от котла вертикальный разгонный участок, иначе протока через радиаторы не будет. Открытый расширительный бак подсоединяется к высшей точке, как изображено на принципиальной схеме отопления одноэтажного дома.
Высота разгонной петли — под потолок котельной. Затем труба опускается к полу и горизонтально идет к радиаторам - Реализовывать самотечный принцип в двухэтажном здании лучше по схеме со стояками, проходящими сквозь нужные комнаты. Труба подачи Ø40—50 мм поднимается прямо к расширительной емкости, установленной на чердаке. В стороны от нее расходятся горизонтальные ветви с уклонами, подающие сверху воду к стоякам и радиаторам. На подъеме можно смонтировать байпасный узел с циркуляционным насосом.
Открытая гравитационная схема с вертикальными однотрубными стояками - Закрытая одноконтурная разводка с напорной циркуляцией представлена в начале этого раздела. В двухэтажном доме «ленинградку» нужно сделать двухконтурной – предусмотреть отдельную горизонтальную петлю с подачей теплоносителя через перекрытие, как показано на аксонометрической схеме.
Изначально ленинградская система задумывалась как дешевый вариант подачи тепла к приборам конвекционного отопления. Но при желании к магистрали можно подключить небольшой контур водяного теплого пола. Понадобится второй циркуляционный насос, обратный и трехходовой клапан, регулирующий температуру воды.
Важно. Контур напольного обогрева допускается присоединять в конце магистрали, за последним радиатором. Одно условие: необходимо обеспечить в коллекторе требуемый расход теплоносителя – увеличить диаметр и повысить производительность главного насоса. Иначе теплый пол отнимет часть тепла у батарей.
Принцип работы
Однотрубная магистраль отопления не разделяется на подающий и обратный трубопровод. Теплоноситель движется по замкнутому кольцу: он выходит из котла и возвращается по одной трубе. В такой схеме радиаторы и приборы имеют последовательное расположение.
В каждый функциональный элемент жидкость поступает по очереди. Такой способ движения теплоносителя становится причиной постепенного снижения температуры во время его поочередного движения по батареям системы — следующий прибор отопления всегда чуть холоднее предыдущего, а последний – самый холодный.
Цикл и виды
В рассматриваемой нами схеме оба стояка – подача и обратка – располагаются в подвале, цоколе. Подача подсоединена к главной линии снизу. В многоэтажном здании прямой стояк перемещает теплоноситель поочередно на каждый этаж, где он распределяется последовательно по радиаторам и отдает тепло. Завершается такой цикл возвращением (опусканием) остывшей жидкости в котел. Нагрев батареи можно регулировать терморегулятором.
Во время циркуляции в трубы неизбежно попадает некоторое количество воздуха, он может постепенно скапливаться, поэтому его выводят посредством специальных клапанов на верхнем этаже – это закрытая система (открытым схемам присуща чаще всего верхняя разводка). Трубы могут располагаться как вертикально, так и горизонтально. В целом однотрубная система может быть открытой, с горизонтальным и вертикальным положением труб.
Как выбрать радиаторы
Выбор радиаторов зависит от финансовых возможностей хозяина. Они бывают стальными, чугунными, алюминиевыми, биметаллическими. Самым дешевым считается первый вариант, но тут нужно учитывать, что материал изготовления батарей и труб должен быть одинаковым. В противном случае придется покупать переходники.
В многоквартирных домах не стоит устанавливать панельные или стальные радиаторы, так как могут не выдержать гидроударов и перепадов давления.
Варианты подключения радиаторов
Производя монтаж однотрубной системы отопления, используют следующие варианты подсоединения радиаторных теплообменников:
Нижнее. Нижнее подключение наиболее часто используют в ленинградках. Хотя по эффективности теплообмена батареями его принято считать не самым удачным, благодаря наименьшему расходу трубных материалов, эстетичному внешнему виду открытой магистрали, данный метод получил довольно широкое распространение.
Также при нижнем подсоединении лучше вымываются все загрязнения внизу батарей, что увеличивает срок их службы и снижает вероятность заужения проходного канала из-за отложений.
Диагональное. Подключение батарей по диагонали считается одним из самых лучших вариантов по эффективности теплоотдачи. При его организации подающий трубопровод подсоединяют к верхнему патрубку, а линию обратки к нижнему выводу с противоположной стороны.
Помимо высокой тепловой эффективности, диагональ обеспечивает и более равномерный нагрев всей площади радиаторных теплообменников.
Диагональная схема подсоединения используется в однотрубных ленинградках и при подключении многосекционных батарей к вертикально расположенному стояку.
Узел нижнего подключения радиатора – как правильно выбрать и установить . Подробнее про нижнее подключение радиаторов, специальную арматуру, используемую для этого, можно в отдельной статье на нашем сайте.
Боковое. Подключение радиаторных теплообменников с одной стороны в основном используют в случаях, если центральный трубопровод проложен по вертикали. Данный вариант можно наблюдать в самотечных индивидуальных системах и квартирах многоэтажных коммунальных домов. В последнем случае теплоноситель может поступать в радиатор сверху или снизу.
Чтобы избежать возникновения аварийных ситуаций с нарушением циркуляции отопительной жидкости по контуру при боковом подключении вертикально расположенных батарей, между трубопроводами подачи и обратки обязательно ставят байпасную перемычку.
К главным недостаткам бокового подключения относят часто недостаточный нагрев наиболее удаленных от стояка секций в длинных радиаторах.
Особенности последовательного соединения теплообменных приборов
Однотрубная система отопления частного дома своими руками – основные узлы
Самый простой вариант, как сделать однотрубную систему отопления самому — смонтировать разводку ленинградка с горизонтально проложенным трубопроводом и нижним подключением к нему ряда батарей. Для ее устройства используют следующие комплектующие.
Насос. Для организации движения потока отопительной жидкости по контуру понадобится циркуляционный насос. Отличительная особенность электроприборов этого типа заключается в том, что они имеют 3 режима переключения скоростей. Поэтому можно управлять скоростью потока теплоносителя, и соответственно временем прогревания и температурой батарей.
Обвязка котла. Правила безопасности требуют монтажа на котел аварийной группы, включающей в себя воздухоотводчик, спускной клапан и манометр. Также в системе с принудительной циркуляцией обязательно присутствует расширительный бак объемом примерно в 10% от всего количества отопительной жидкости.
Основные узлы однотрубной системы с принудительной циркуляцией: циркуляционный насос, группа безопасности, шаровый кран, расширительный бак
Запорно-регулирующая арматура. Если в ленинградке используется длинная цепь радиаторов, самый последний из них будет нагреваться слабее других. Выровнять температуру всех теплообменных приборов можно, подключив на выходы или входы каждого из них настраиваемый терморегулятор.
Можно сэкономить финансовые средства, заменив автоматический прибор ручными вентильными кранами (ни в коем случае нельзя использовать шаровые). В этом случае температурная регулировка проводится при помощи ручного или дистанционного термометра вращением маховика каждого из вентильных кранов.
Не так часто в продаже можно обнаружить запорно-регулирующие дисковые задвижки, в которых объем проходящего потока регулируется поворотом заслонки. Многие из таких приборов имеют ступенчатый переключатель на 10 положений, благодаря чему можно фиксированно устанавливать объем протекающего по батареям теплового носителя.
Трубы из полипропилена и металлопластика, их применение
Трубы. Лучше и проще всего проложить отопительный контур снаружи из полипропилена. Для этого берут 32 или 40 мм трубу с армировкой стекловолокном или алюминием. Для создания отводов используют тройники с переходом на 20 (25) мм диаметр, отрезками таких же 20 (25) мм труб подключают и батареи.
Может быть сделана однотрубная система отопления своими руками и из популярных металлопластиковых труб. Однако стоит отметить, что для их монтажа опрессовкой понадобится применение специального обжимного ручного или электрического инструмента, дорогостоящих фитингов. Это приведет к более высоким расходам, чем при использовании полипропилена.
Для монтажа полипропиленового трубопровода потребуется паяльник и навыки работы с данным инструментом. Прибор можно взять напрокат, а опыт паяния приобрести путем тренировки на трубных обрезках.
Монтажные комплекты. К ленинградке можно подключать радиаторы любого типа – алюминиевые, биметаллические, стальные. Чтобы упростить работы, приобретают готовый монтажный комплект с переходными резьбовыми муфтами (футорками) для подключения запорно-регулирующей арматуры.
Обычно в комплект входят кран Маевского, заглушка, некоторые производители добавляют крюки с дюбелями для подвешивания батарей.
Монтажные комплекты для установки радиаторов
Однотрубное отопление в частном доме является одним из самых простых и бюджетных вариантов организации обогрева помещений, которое легче других смонтировать своими руками. Однако в долгосрочной перспективе такая схема нерациональна из-за низкой энергетической эффективности и значительно уступает по этому параметру наиболее часто используемым в индивидуальных домах двухтрубным разводкам.
Особенности монтажа однотрубной системы
Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.
Для монтажа тупикового однотрубного контура потребуются такие инструменты:
- разводные ключи;
- сварочный или паяльный аппарат;
- перфоратор или электродрель;
- напильник.
Еще потребуются такие расходные материалы:
- радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
- трубы, крепления, отводы, тройники;
- трехходовой вентиль.
Кроме того, потребуются материалы для изоляции соединений труб.
Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.
Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.
Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.
При монтаже нужно соблюдать расстояние до стен:
- Перед котлом минимальное расстояние составляет 1 м;
- От боковой или задней стены — 0,7 м;
- До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.
Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.
Обвязка котла осуществляется металлическими трубами
Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.
Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.
Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.
Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.
При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:
- диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
- боковым (чаще применяется при верхней разводке труб);
- нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).
После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.
После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.
Преимущества и недостатки однотрубной системы
Однотрубное отопление завоевало широкую популярность в области частного строительства.
Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.
Но у однотрубной системы отопления есть и другие преимущества:
- Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
- Устройство магистрали обходится минимальным количеством труб;
- Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
- Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
- Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
- Простая и надежная конструкция;
- Несложные монтаж, обслуживание и эксплуатация.
При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.
Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.
Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера
Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.
Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.
Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.
Снижают отрицательное действие такого явления двумя способами:
- В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
- Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.
Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.
Рекомендации по монтажу
При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.
Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:
- Перед обустройством необходимо заранее правильно рассчитать габариты входящих в конструкцию труб;
- Трубопроводы не должны пересекать линию дверных проемов, а стояки не должны располагаться возле окон;
- Для работы системы с принудительной циркуляции подойдут трубы DN15, а для самотечной системы лучше использовать трубы DN20;
- Нужно не забывать о соблюдении уклона, который составляет 5 мм на 1 м длины трубопровода в случае с самотечной системой и 3 мм – для системы с естественной циркуляцией;
- Разгонный коллектор должен в высоту иметь не менее 2,2 м;
- Установленный на холодном чердаке расширительный бачок нужно обязательно утеплять, а выходящую из него трубу вывести на улицу;
- При использовании чугунного теплообменника в котле придется обойтись без холодной подпитки на обратной трубе возле теплогенератора;
- Устанавливать слишком много батарей на один отопительный контур не стоит – это всегда становится причиной нехватки теплоотдачи последних батарей. Читайте также: “Как работает теплообменник труба в трубе – преимущества и недостатки устройства”.
Заключение
В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.
Алгоритм монтажа системы
Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:
- установка котла на постоянное место;
- отделка стен под радиаторами;
- монтаж секций с радиаторами под углом;
- монтаж магистральной разводки с обозначением врезки радиаторов;
- врезка радиаторов по меткам.
Для подключения радиаторов рекомендуется использовать байпас и запорную арматуру – так намного проще ухаживать за всей системой.
Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних – монтируемых на условной части «обратки».
Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.
ВИДЕО: Однотрубная система отопления
Распространенные ошибки при монтаже

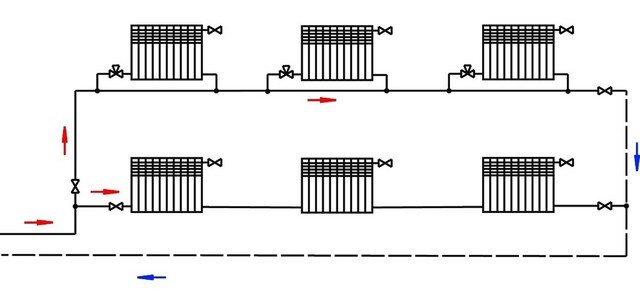

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).
Виды подключения радиаторов в горизонтальных однотрубных контурах.
Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.
Источники:
- https://otivent.com/odnotrubnaya-sistema-vodyanogo-otopleniya
- https://trubarik.ru/montazh/odnotrubnaya-sistema-otopleniya-chastnogo-doma
- https://sovet-ingenera.com/otoplenie/razvodka-o/odnotrubnaya-sistema-otopleniya-chastnogo-doma.html
- https://house-perm.ru/sistemy-otopleniya/odnotrubnaya-sistema-s-nizhnej-razvodkoj-shema.html
- https://gidpopechkam.ru/kotly/odnotrubnaya-sistema-otopleniya-s-prinuditelnoj-cirkulyaciej.html
- https://montagtrub.ru/odnotrubnaya-sistema-otopleniya-plyusy-i-minusy-populyarnye-shemy/
- https://trubaspec.com/dlya-otopleniya/odnotrubnaya-sistema-otopleniya-preimushchestva-sistemy-i-sposoby-montazha.html
- http://www.PortalTepla.ru/trubi-i-fitingi/odnotrubnaya-sistema-otopleniya-dvuhetaghnogo-chastnogo-doma/
- https://buildip.ru/odnotrubnaya-sistema-otopleniya-dvuhetazhnogo-doma-shema.html
